Projektieren und Programmieren
4.6
IndraLogic L40 als Profibus DP-Master konfigurieren
Übersicht
Master-spezifische Einstellungen vornehmen
Die IndraLogic L40 ist mit einer Profibus DP-Schnittstelle (X7P) mit
Busmaster-Funktionalität
Dadurch ist der Anschluss von Profibus DP-Slaves und der Zugriff auf
deren
E/A-Felder
möglich.
Schnittstelle können Sie ein Profibus DP-Funktionsmodul mit Busmaster-
Funktionalität an die IndraLogic L40 ankoppeln.
Zur Nutzung der IndraLogic L40 als Profibus DP-Master führen Sie bitte
folgende Schritte durch:
1. Definieren Sie die IndraLogic L40 als Profibus DP-Master, siehe
Abschnitt "Geräte- und Funktionsmoduleinstellungen" auf Seite 4-4,
bzw. Abschnitt "Profibus/M-Objekt nachträglich einfügen" auf Seite
4-10. Nur in diesem Fall ist das erforderliche untergeordnete Objekt
"Profibus/M" im Projektexplorer vorhanden.
2. Master-spezifische Einstellungen vornehmen.
3. Profibus DP-Slave in das Objekt "Profibus/M" im Projektexplorer
einfügen.
4. Eingefügte Profibus DP-Slaves konfigurieren.
Hinweis: Die IndraLogic L40 lässt sich über die Onboard-Profibus DP-
Schnittstelle (X7P) auch als untergeordneter Profibus DP-
Slave betreiben. Beachten Sie dazu Kapitel "IndraLogic L40
als Profibus DP-Slave konfigurieren" ab Seite 4-31.
Doppelklicken Sie im Projektexplorer auf das relevante Objekt
"Profibus/M". Dadurch öffnet sich im Arbeitsbereich ein Fenster:

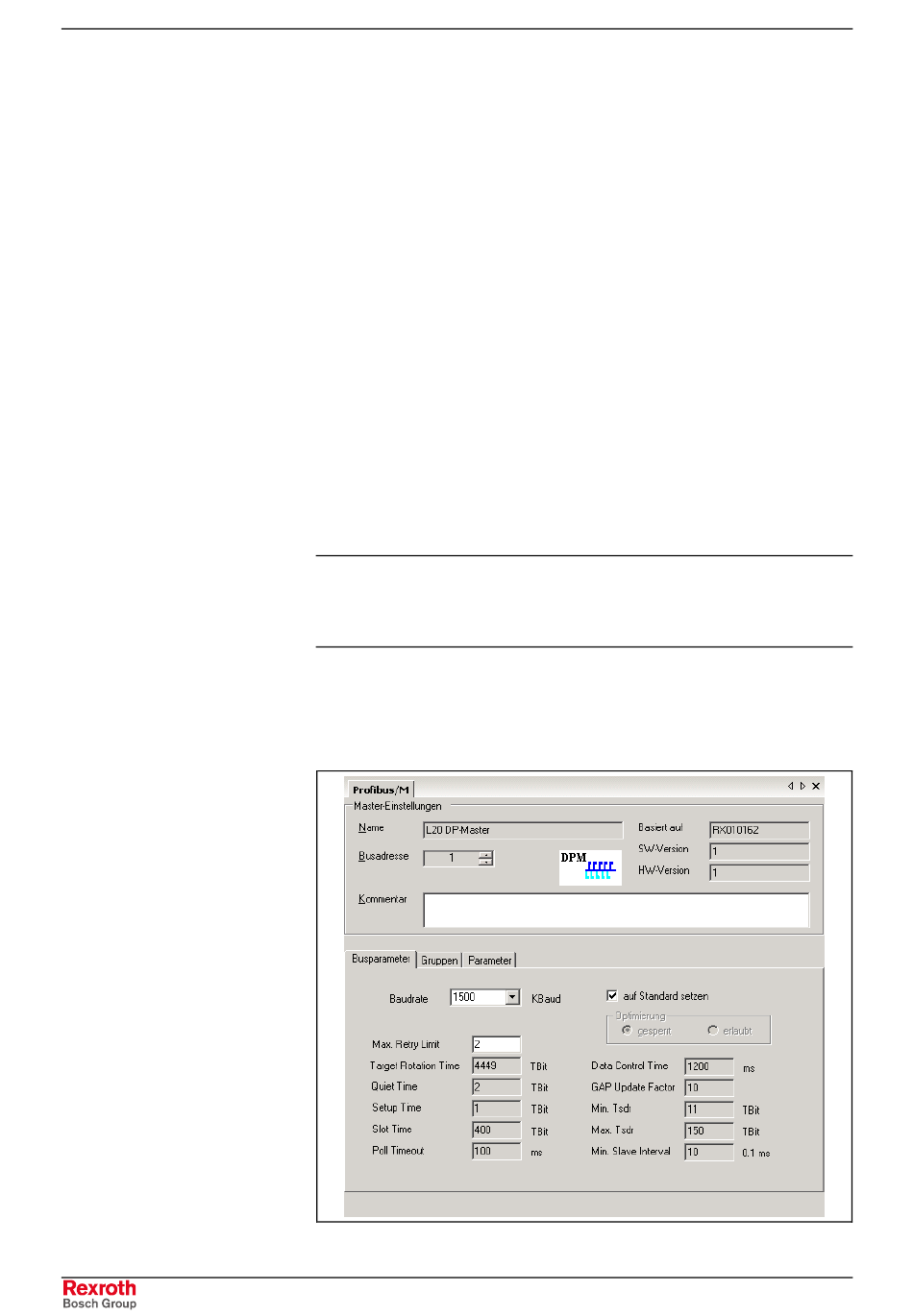

Abb. 4-23: Fenster "Profibus/M"
IndraLogic L40 03VRS
nach
DIN EN 50170,
Alternativ
zur
Onbaord-Profibus DP-
DOK-CONTRL-IC*L40*****-AW02-DE-P
Teil 2
ausgerüstet.
