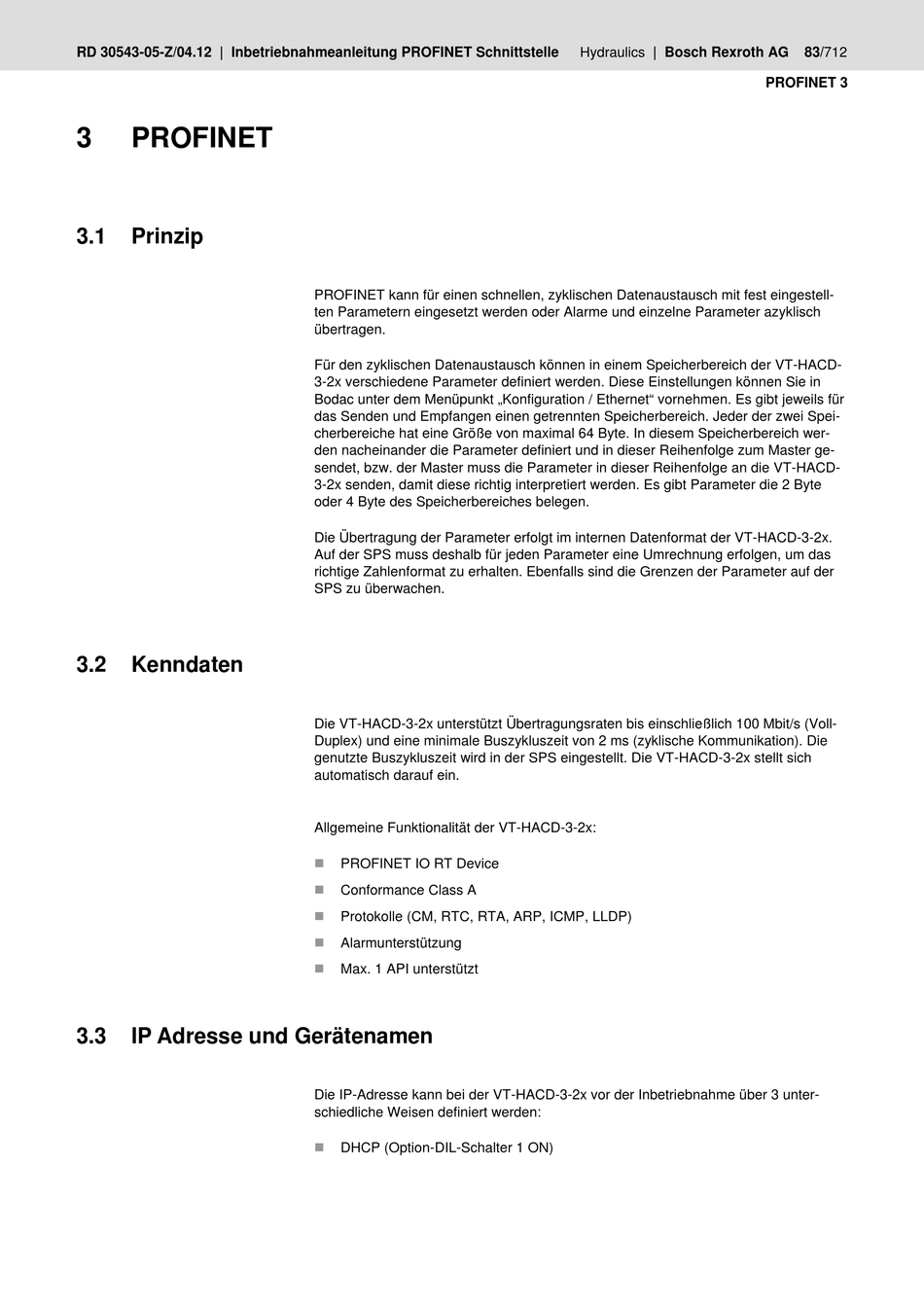

RD 30543-05-Z/04.12 | Inbetriebnahmeanleitung PROFINET Schnittstelle
3
PROFINET
3.1
Prinzip
3.2
Kenndaten
3.3
IP Adresse und Gerätenamen
PROFINET kann für einen schnellen, zyklischen Datenaustausch mit fest eingestell-
ten Parametern eingesetzt werden oder Alarme und einzelne Parameter azyklisch
übertragen.
Für den zyklischen Datenaustausch können in einem Speicherbereich der VT-HACD-
3-2x verschiedene Parameter definiert werden. Diese Einstellungen können Sie in
Bodac unter dem Menüpunkt „Konfiguration / Ethernet" vornehmen. Es gibt jeweils für
das Senden und Empfangen einen getrennten Speicherbereich. Jeder der zwei Spei-
cherbereiche hat eine Größe von maximal 64 Byte. In diesem Speicherbereich wer-
den nacheinander die Parameter definiert und in dieser Reihenfolge zum Master ge-
sendet, bzw. der Master muss die Parameter in dieser Reihenfolge an die VT-HACD-
3-2x senden, damit diese richtig interpretiert werden. Es gibt Parameter die 2 Byte
oder 4 Byte des Speicherbereiches belegen.
Die Übertragung der Parameter erfolgt im internen Datenformat der VT-HACD-3-2x.
Auf der SPS muss deshalb für jeden Parameter eine Umrechnung erfolgen, um das
richtige Zahlenformat zu erhalten. Ebenfalls sind die Grenzen der Parameter auf der
SPS zu überwachen.
Die VT-HACD-3-2x unterstützt Übertragungsraten bis einschließlich 100 Mbit/s (Voll-
Duplex) und eine minimale Buszykluszeit von 2 ms (zyklische Kommunikation). Die
genutzte Buszykluszeit wird in der SPS eingestellt. Die VT-HACD-3-2x stellt sich
automatisch darauf ein.
Allgemeine Funktionalität der VT-HACD-3-2x:
PROFINET IO RT Device
Conformance Class A
Protokolle (CM, RTC, RTA, ARP, ICMP, LLDP)
Alarmunterstützung
Max. 1 API unterstützt
Die IP-Adresse kann bei der VT-HACD-3-2x vor der Inbetriebnahme über 3 unter-
schiedliche Weisen definiert werden:
DHCP (Option-DIL-Schalter 1 ON)
Hydraulics | Bosch Rexroth AG
83/712
PROFINET 3
