262 AVENTICS | Acoplador de bus AES/controladores de válvula AV, EtherCAT | R412018142–BAL–001–AF
Modificación del sistema de válvulas
12.3.4 Identificación de componente del acoplador de bus
Para poder identificar de forma inequívoca el acoplador de bus en la instalación debe asignarle una
identificación única. Para ello dispone de los dos campos para identificación del componente (4) en
4
la parte superior y en el frontal del acoplador de bus.
Rotule los dos campos como esté previsto en su plano de la instalación.
12.3.5 Placa de características del acoplador de bus
La placa de características se encuentra en la parte posterior del acoplador de bus. Contiene los
siguientes datos:

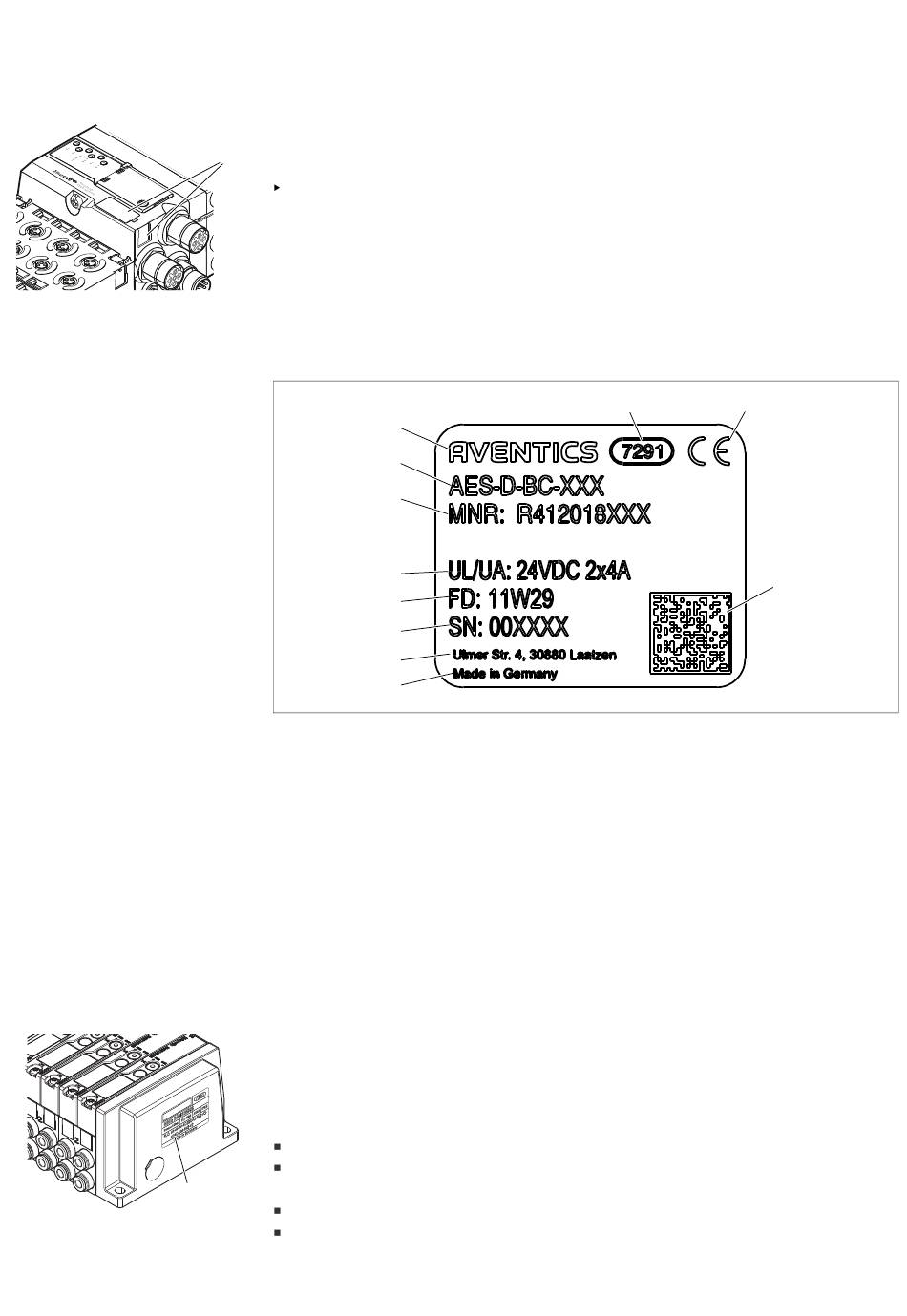

Fig. 19: Placa de características del acoplador de bus
48 Logotipo
49 Serie
50 N.° de material
51 Alimentación de tensión
52 Fecha de fabricación en formato FD:
<YY>W<WW>
12.4 Código de configuración PLC
12.4.1 Código de configuración PLC de la zona de válvulas
El código de configuración PLC para la zona de válvulas (59) está impresa en la placa final derecha.
El código de configuración PLC reproduce el orden y el tipo de componentes eléctricos mediante un
código formado únicamente por cifras y letras. Se admiten cifras, letras y guiones. Entre los
diferentes caracteres no se utiliza ningún espacio en blanco.
En general se aplican las reglas siguientes:
Las cifras y las letras indican cuáles son los componentes eléctricos.
Cada cifra se corresponde con una placa de controlador de válvula. El valor de la cifra indica la
59 cantidad de lugares de válvula de la placa.
Las letras representan los módulos especiales que son relevantes para la configuración PLC.
El guión "–" representa una placa de alimentación neumática sin placa de supervisión UA-OFF;
no es relevante para la configuración PLC.
48
49
50
51
52
53
54
55
58 57
53 Número de serie
54 Dirección del fabricante
55 País del fabricante
56 Código Datamatrix
57 Distintivo CE
58 Denominación interna de fábrica
56
