AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
6

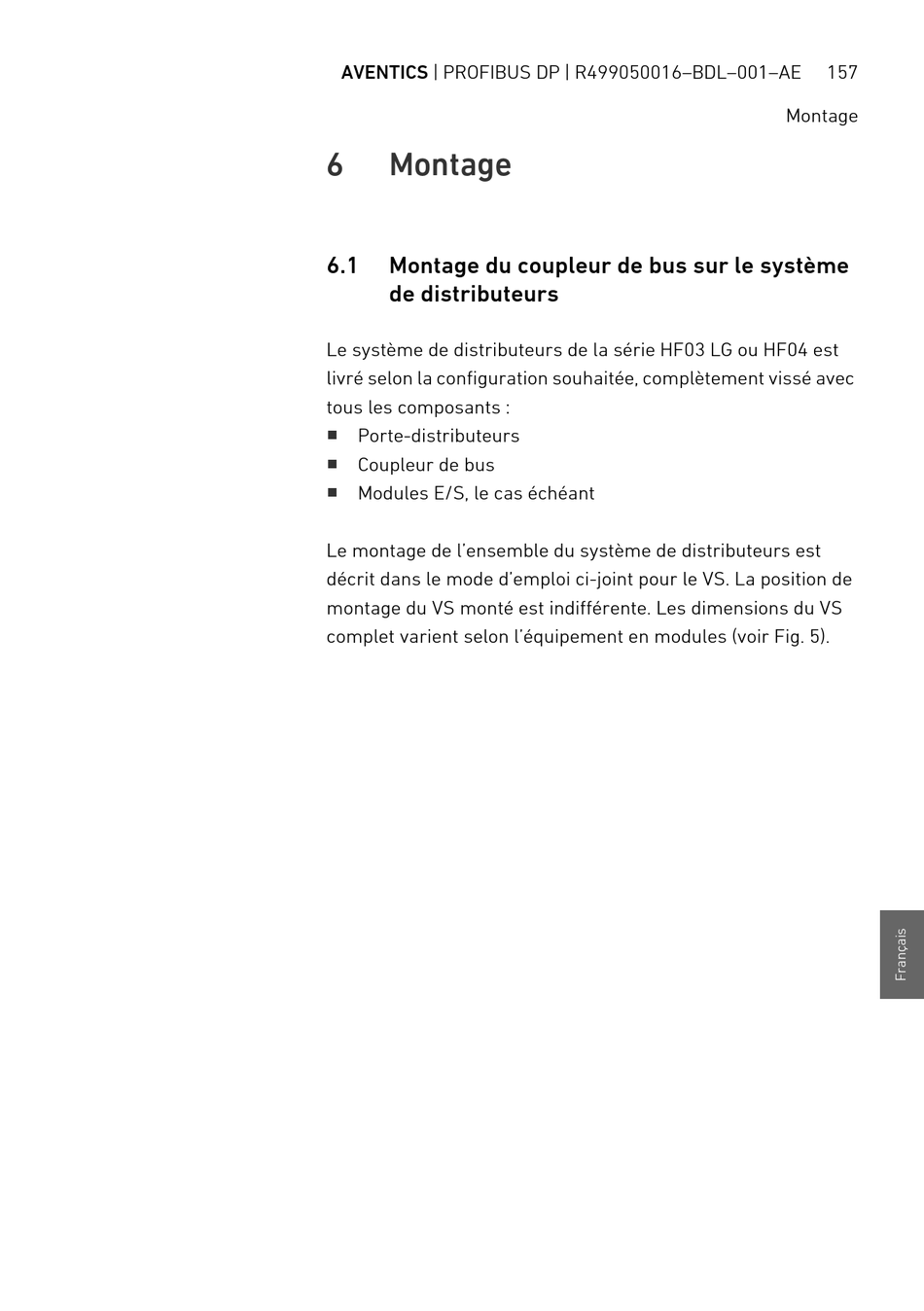

Montage

6.1 Montage du coupleur de bus sur le système
de distributeurs
Le système de distributeurs de la série HF03 LG ou HF04 est
livré selon la configuration souhaitée, complètement vissé avec
tous les composants :
W
Porte-distributeurs
W
Coupleur de bus
W
Modules E/S, le cas échéant
Le montage de l'ensemble du système de distributeurs est
décrit dans le mode d'emploi ci-joint pour le VS. La position de
montage du VS monté est indifférente. Les dimensions du VS
complet varient selon l'équipement en modules (voir Fig. 5).
157
Montage
