152 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, EtherCAT | R412018142–BAL–001–AF
Transformation de l'îlot de distribution
12.3.4

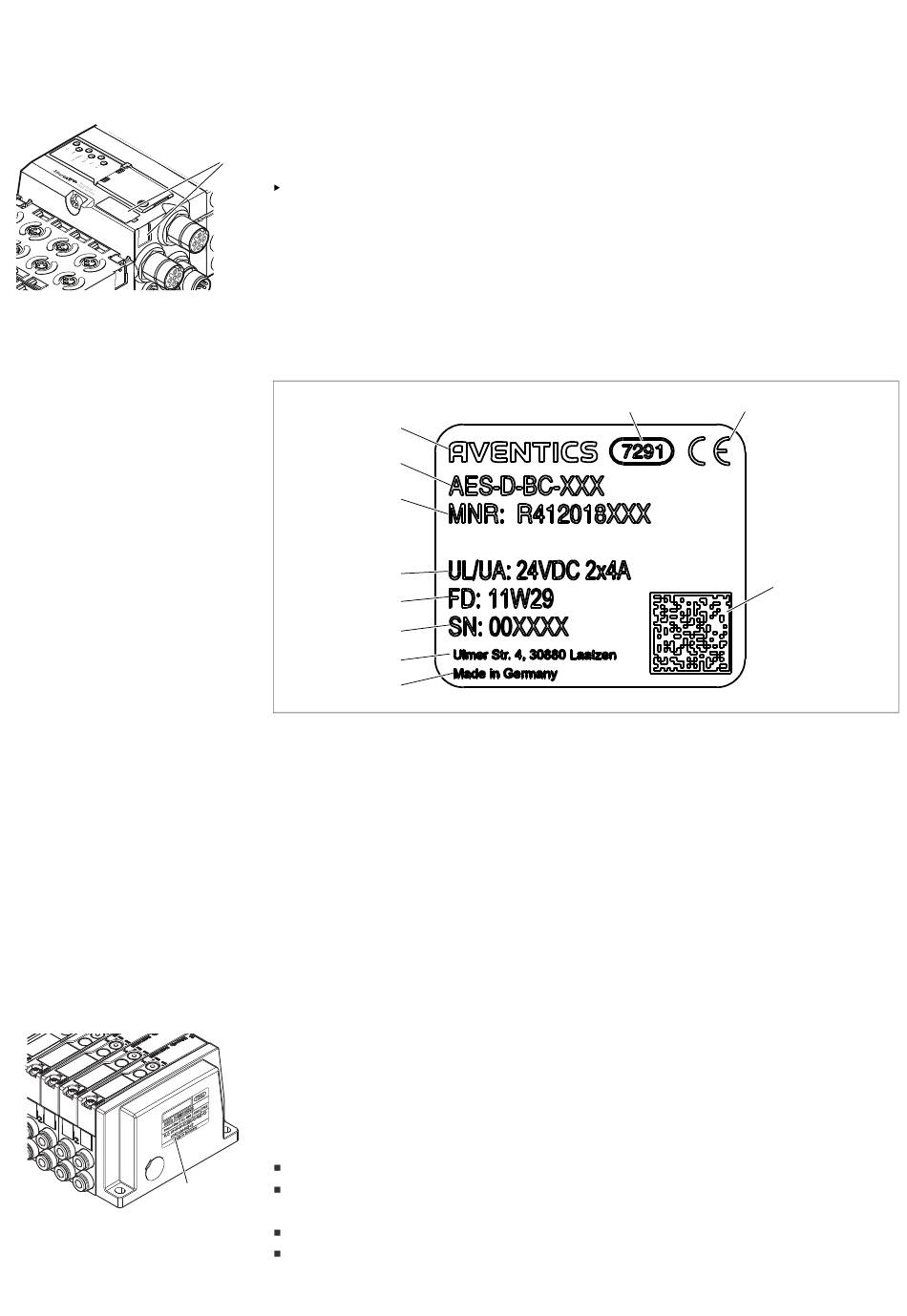

Identification du moyen d'exploitation du coupleur de bus

Pour identifier le coupleur de bus sans ambiguïté dans l'installation, une identification univoque doit
lui être attribuée. Pour cela, des deux champs réservés à l'identification du moyen d'exploitation (4),
4
placés respectivement sur la partie supérieure et à l'avant du coupleur de bus, sont disponibles.
Inscrire les données dans les deux champs comme prévu dans le schéma de l'installation.
12.3.5 Plaque signalétique du coupleur de bus
La plaque signalétique est située à l'arrière du coupleur de bus. Elle contient les indications
suivantes :
Fig. 19: Plaque signalétique du coupleur de bus
48 Logo
49 Série
50 Référence
51 Alimentation électrique
52 Date de fabrication au format FD :
<YY>W<WW>

12.4 Code de configuration API

12.4.1

Code de configuration API de la plage de distributeurs

Le code de configuration API pour la plage de distributeurs (59) est imprimé sur l'embase terminale
de droite.
Le code de configuration API indique l'ordre et le type de composants électriques à l'aide d'un code
à base de chiffres et de lettres. Le code de configuration API ne contient que des chiffres, lettres et
tirets. Aucune espace n'est utilisée entre les caractères.
De manière générale :
Les chiffres et lettres indiquent les composants électriques
59 Chaque chiffre correspond à une platine pilote de distributeurs. La valeur des chiffres
correspond au nombre d'emplacements distributeurs pour une platine pilote de distributeurs
Les lettres correspondent aux modules spéciaux importants pour la configuration API
Un « – » indique une plaque d'alimentation pneumatique sans platine de surveillance UA-OFF ;
peu importante pour la configuration API
48
49
50
51
52
53
54
55
58 57
53 Numéro de série
54 Adresse du fabricant
55 Pays de fabrication
56 Code de matrice données
57 Marquage CE
58 Référence interne de l'usine
56
