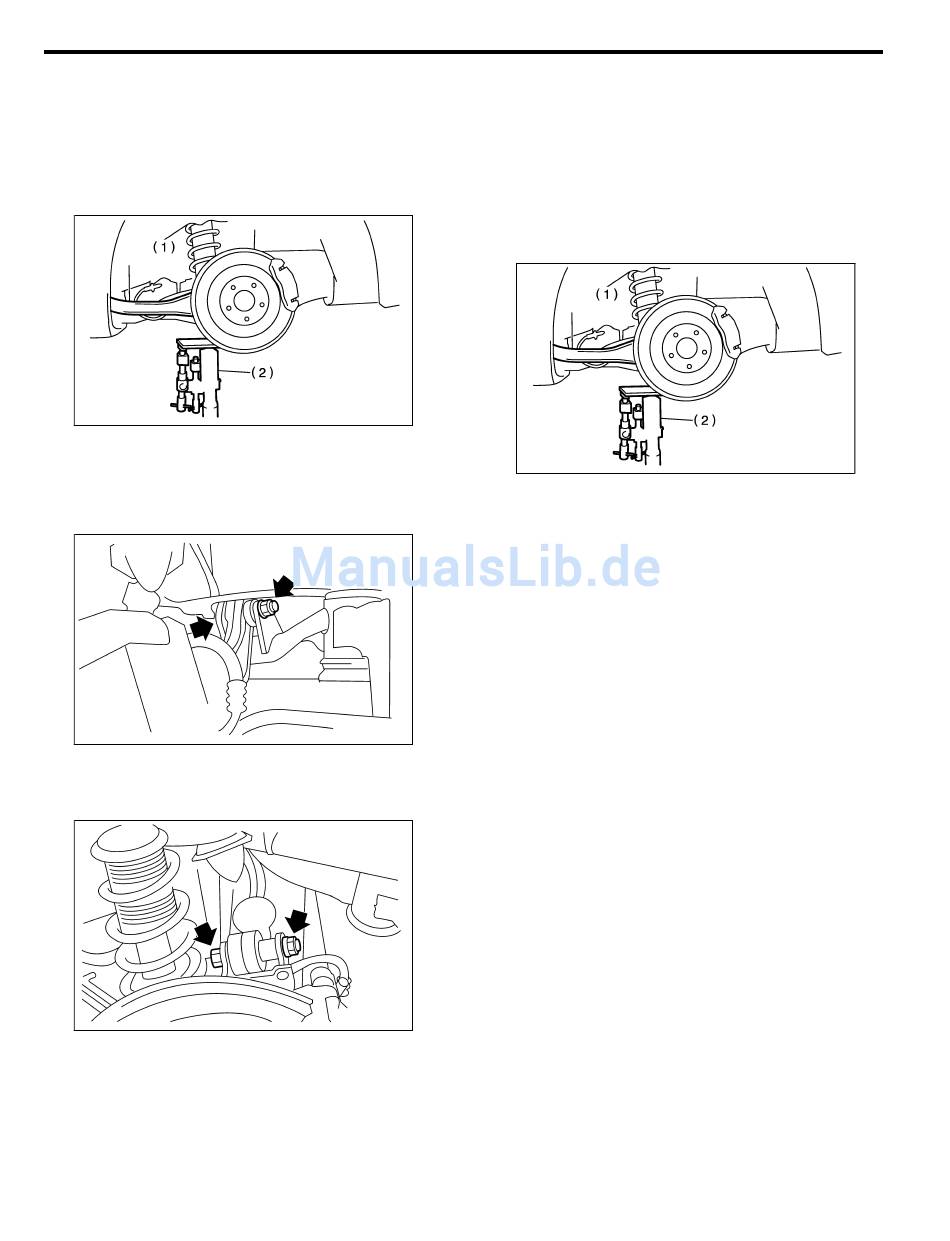

5. Oberer Querlenker
A: AUSBAU
S201103A18
1) Radschrauben lösen. Fahrzeuge anheben und
Rad ausbauen.
2) Hinteren Lenker mit Getriebeheber in Horizontal-
lage abstützen.
(1)
Hinterer Lenker
(2)
Getriebeheber
3) Die Schraube herausdrehen, mit der obere Quer-
lenker am Hilfsrahmen befestigt ist.
4) Die Schrauben herausdrehen, mit denen der
obere Querlenker am hinteren Lenker befestigt ist,
und oberen Querlenker abnehmen.
OBERER QUERLENKER
B: EINBAU
S201103
Der Einbau erfolgt in der umgekehrten Reihenfolge
des Ausbaus, dabei sind die folgenden Hinweise zu
beachten.
VORSICHT:
¼ Hinteren Lenker mit Getriebeheber in Horizon-
tallage abstützen, oberen Querlenker einbauen
und Muttern mit dem vorgeschriebenen Drehmo-
ment festziehen.
B4M1806B
¼ Mutter festziehen, wenn Verstellschraube ein-
gebaut wird.
¼ Selbstsichernde Mutter austauschen.
HINWEIS:
Radeinstellung prüfen und ggf. einstellen.
B4M1875
B4M1857
RS-19
S201103A11
(1)
Hinterer Lenker
(2)
Getriebeheber
Hinterradaufhängung
B4M1806B
