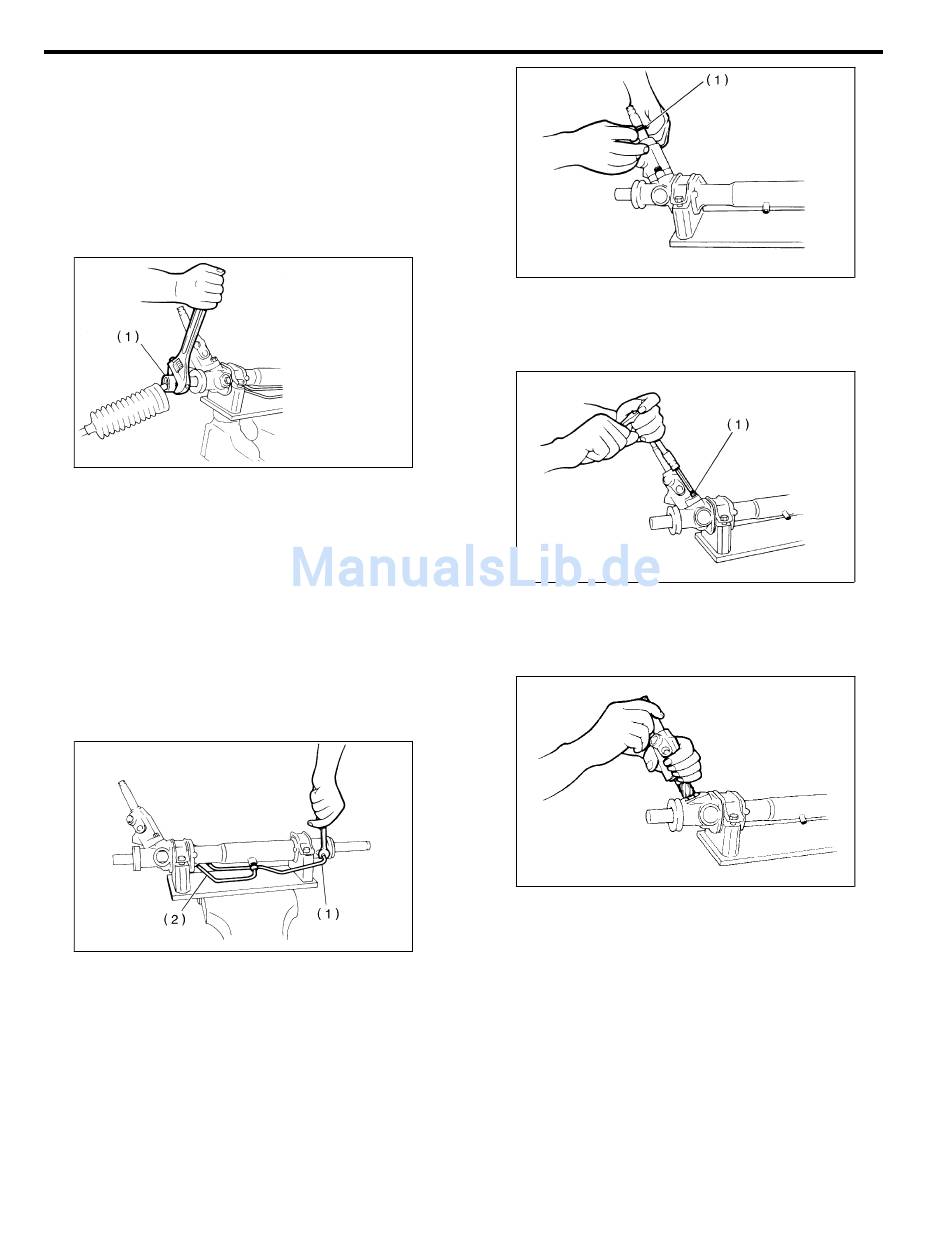

7) Mit einem Schraubenschlüssel (Schlüsselweite
32 mm) oder einem einstellbaren Schraubenschlüs-
sel die Spurstange abbauen.
VORSICHT:
¼ Kugelgelenk auf Spiel und Spurstange auf Ver-
biegung prüfen. Gegebenenfalls erneuern.
¼ Staubschutzdichtung der Spurstangen-Kugel-
gelenke auf Beschädigung und Alterungsrisse
kontrollieren. Gegebenenfalls erneuern.
(1)
Spurstange
8) Einstellschraube lockern, um Feder und Buchse
ausbauen zu können.
VORSICHT:
Beschädigte Feder und/oder Buchse auswech-
seln.
9) Die Rohre A und B von Lenkgetriebegehäuse und
Steuerventilgehäuse abschrauben.
VORSICHT:
Beschädigte Leitungen und/oder Überwurfmut-
tern erneuern.
(1)
Rohr A
(2)
Rohr B
10) Staubschutzdichtung abziehen.
VORSICHT:
¼ Sorgfältig darauf achten, daß Gehäuse und
Lenkwelle beim Entfernen der Staubschutzkappe
nicht beschädigt werden. Es dürfen kein Fremd-
material in das Gehäuse eindringen.
¼ Staubschutz erneuern, wenn Wellendurchfüh-
rung und Dichtlippen Anzeichen von Verschleiß
oder Beschädigung aufweisen.
LENKGETRIEBE [RECHTSLENKER]
S4M0393A
S4M0394A
PS-49
Hilfskraftunterstütztes System (Servolenkung)
(1)
Staubschutzdeckel
11) Die beiden Schrauben entfernen, mit denen das
Ventilgehäuse befestigt ist.
(1)
Imbusschraube
12) Ventilgehäuse mit Ritzel und Steuerventil aus-
bauen.
13) Den Halter mit einem 32-mm-Schlüssel oder
einem Verstellschraubenschlüssel entfernen.
VORSICHT:
Den alten Halter fortwerfen und ein Neuteil ver-
wenden.
S4M0409A
S4M0410A
G4M0819
