Vorderradaufhängung
VORSICHT:
Manschette der Spurstange, falls verdreht, korri-
gieren.
HINWEIS:
Prüfen, ob der Lenkwinkel des linken und rechten
Rades innerhalb des vorgeschriebenen Bereiches
liegt.
5. SPURDIFFERENZWINKEL
¼ Inspektion
1) Fahrzeug auf Kurvenradiusmeßgerät stellen.
2) Lenkrad ganz nach links und rechts drehen, ohne
dabei das Bremspedal zu treten. Von linkem und
rechtem Lenkanschlag aus den inneren und äußeren
Spurdifferenzwinkel messen.
Spurdifferenzwinkel:
Außer OUTBACK
14/15-Zoll-Reifen-
Modell
größe
Rechts-
Linkslen-
lenker
Inneres
37,5°±1,5°
Rad
Äußeres
32,6°±1,5°
Rad
¼ Einstellung

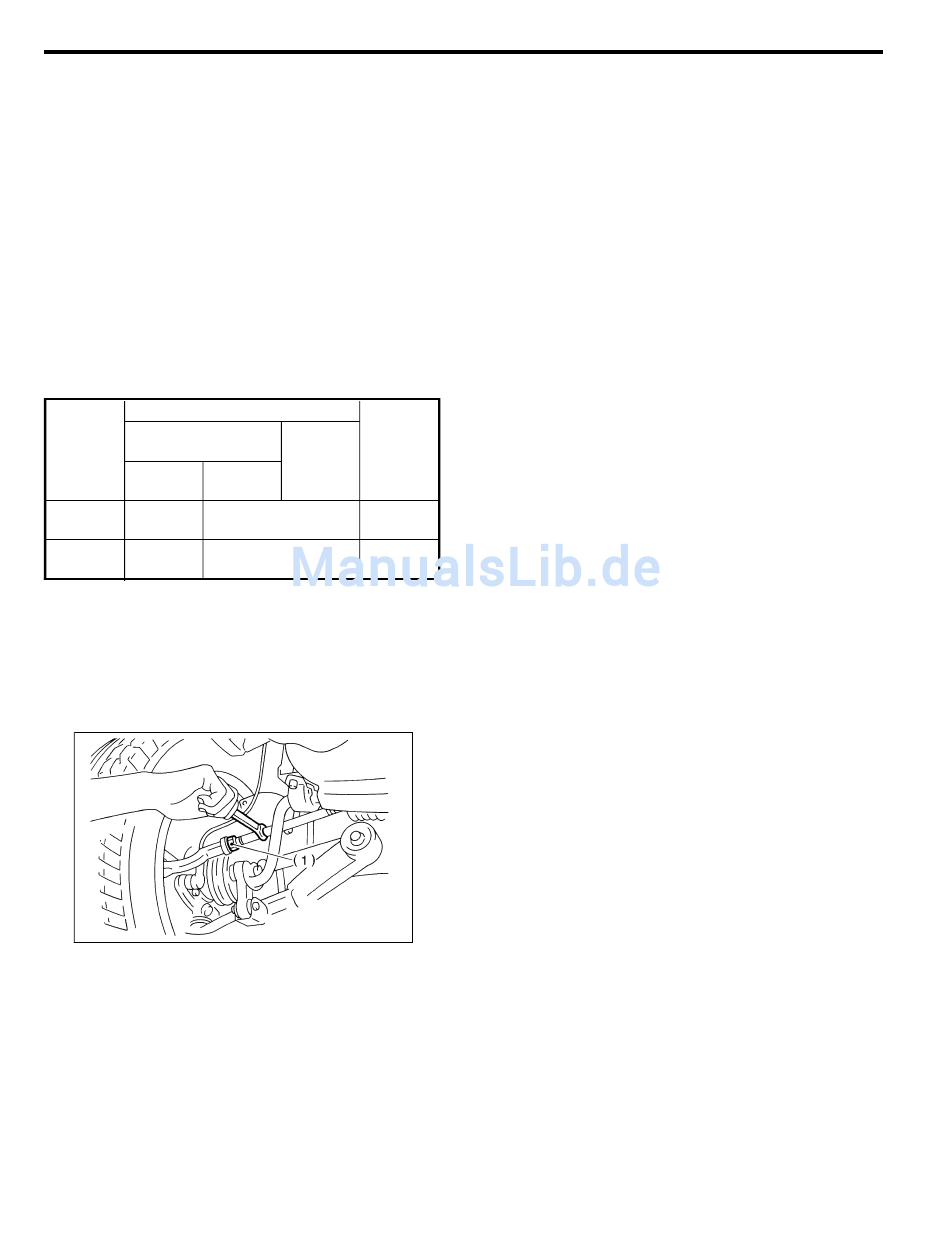

Spurstange des inneren und äußeren Rades zum
Einstellen des Spurdifferenzwinkels verdrehen.
VORSICHT:
¼ Vorspur prüfen.
¼ Manschetten richten, wenn sie verdreht sind.
(1)
Sicherungsmutter
RADEINSTELLUNG
S202116A1005
OUT-
16-Zoll-
BACK
Reifen-
größe
ker
36,3°±1,5°
34,5°±1,5°
31,6°±1,5°
30,3°±1,5°
S4M0348A
FS-10
