T = To + N − (H x 0,01) − 0,20 mm
HINWEIS:
Kopien dieser Seite verwenden.
T
Dicke der provisorisch eingesetzten
Einstellscheibe in mm
An
Dicke der Einstellscheibe für Kegel-
radhöhe in mm
N
Meßwert der Fühlerlehre in mm
H
Auf Antriebskegelrad eingeschlagene
Zahl
Notizen:
(Berechnungsbeispiel)
To = 2,20 + 1,20 = 3,40 mm
N = 0,23 mm H = + 1,
T = 3,40 + 0,23 − 0,01 − 0,20 = 3,42
Ergebnis: Dicke = 3,42 mm
Es muß also die Einstellscheibe 383605200 ver-
wendet werden.
Antriebskegelrad-Höheneinstellscheibe
Teile-Nr.
383495200
383505200
383515200
383525200
383535200
383545200
383555200
383565200
383575200
383585200
383595200
383605200
383615200
383625200
383635200
383645200
383655200
383665200
383675200
383685200
HINTERACHSDIFFERENTIAL FÜR TYP T
Dicke mm
3,09
3,12
3,15
3,18
3,21
3,24
3,27
3,30
3,33
3,36
3,39
3,42
3,45
3,48
3,51
3,54
3,57
3,60
3,63
3,66

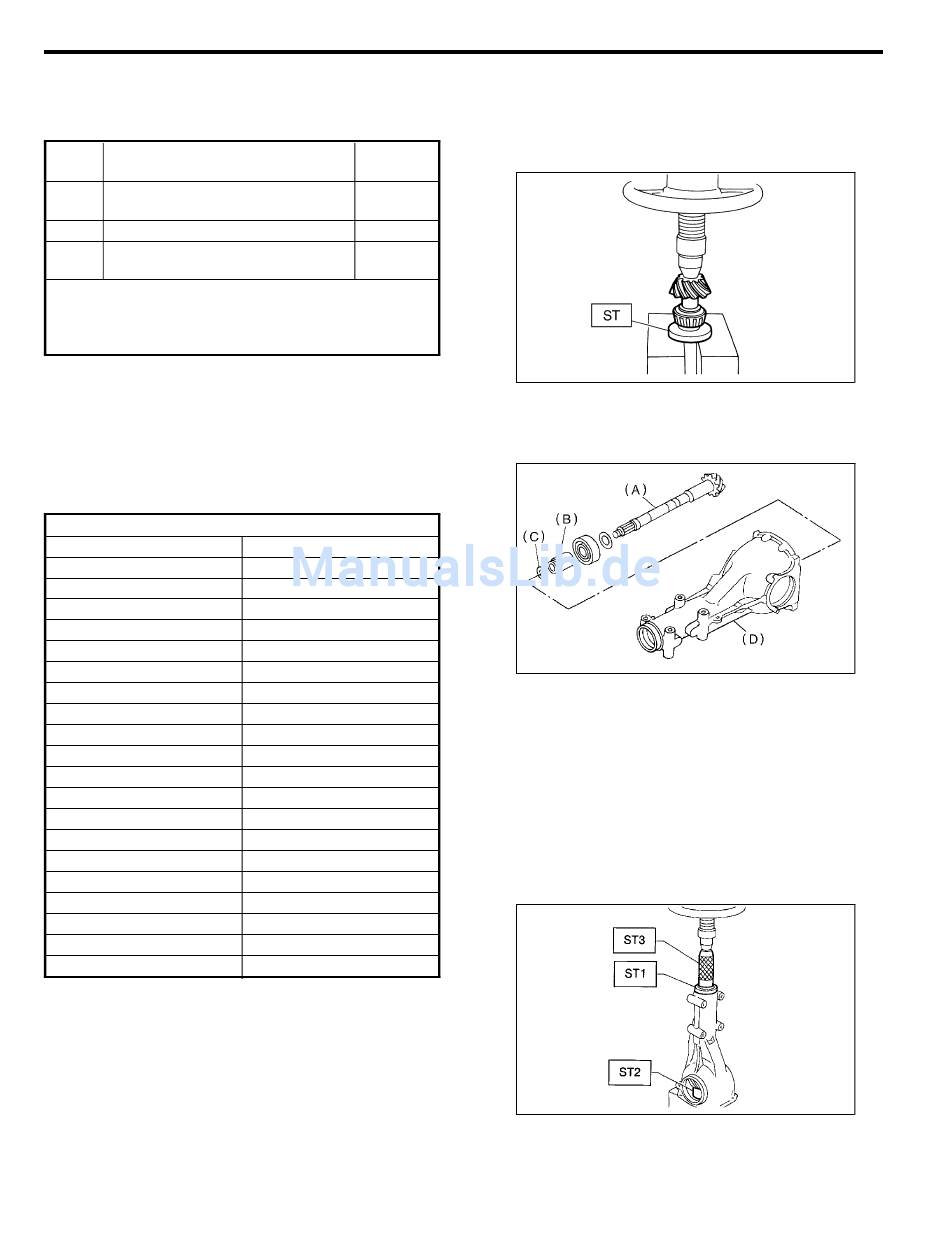

4) Die ausgewählte Antriebskegelrad-Höheneinstell-
scheibe am Antriebskegelrad montieren und den
inneren Laufring des hinteren Lagers mit dem ST auf
seinen Sitz drücken.
ST 398177700 EINBAUWERKZEUG
5) Das Antriebskegelrad in den Differentialträger ein-
bauen und das zuvor gewählte Lagervorspannungs-
Einstelldistanzstück und -Einstellscheibe einbauen.
(A)
Antriebskegelrad
(B)
Lagervorspannungs-Einstelldistanzstück
(C)
Scheibe
(D)
Differentialträger
6) Mit ST1, ST2 und ST3 den inneren Lagerkegel
des vorderen Lagers in den Differentialgehäuse ein-
pressen.
ST1 398507703 BLINDHÜLSE
ST2 399780104 GEWICHT
ST3 899580100 EINBAUWERKZEUG
DI-31
Differentiale
S3M0519A
B3M0560B
G3M0085
