5. VDC-Sequenzsteuerung
A: FUNKTION
S402195A16
1) Durch eine Folge von VDC-Sequenzsteuerung
kann die Funktion der Hydraulikeinheit nach dem
Aktivieren des Magnetventils in der Hydraulikeinheit
mit Bremsentester oder Druckmesser geprüft wer-
den.
2) Eine Folge von VDC-Sequenzsteuerung kann mit-
tels Diagnose-Steckverbinder oder Selektiv-Monitor
geprüft werden.
1. VDC-SEQUENZSTEUERUNG MIT
DIAGNOSE-STECKVERBINDER
1) Die Diagnose-Klemmen an die Klemmen Nr. 5
und
Nr.
8
des
anschließen, der sich neben der Sitzheizungseinheit
des Fahrersitzes befindet.

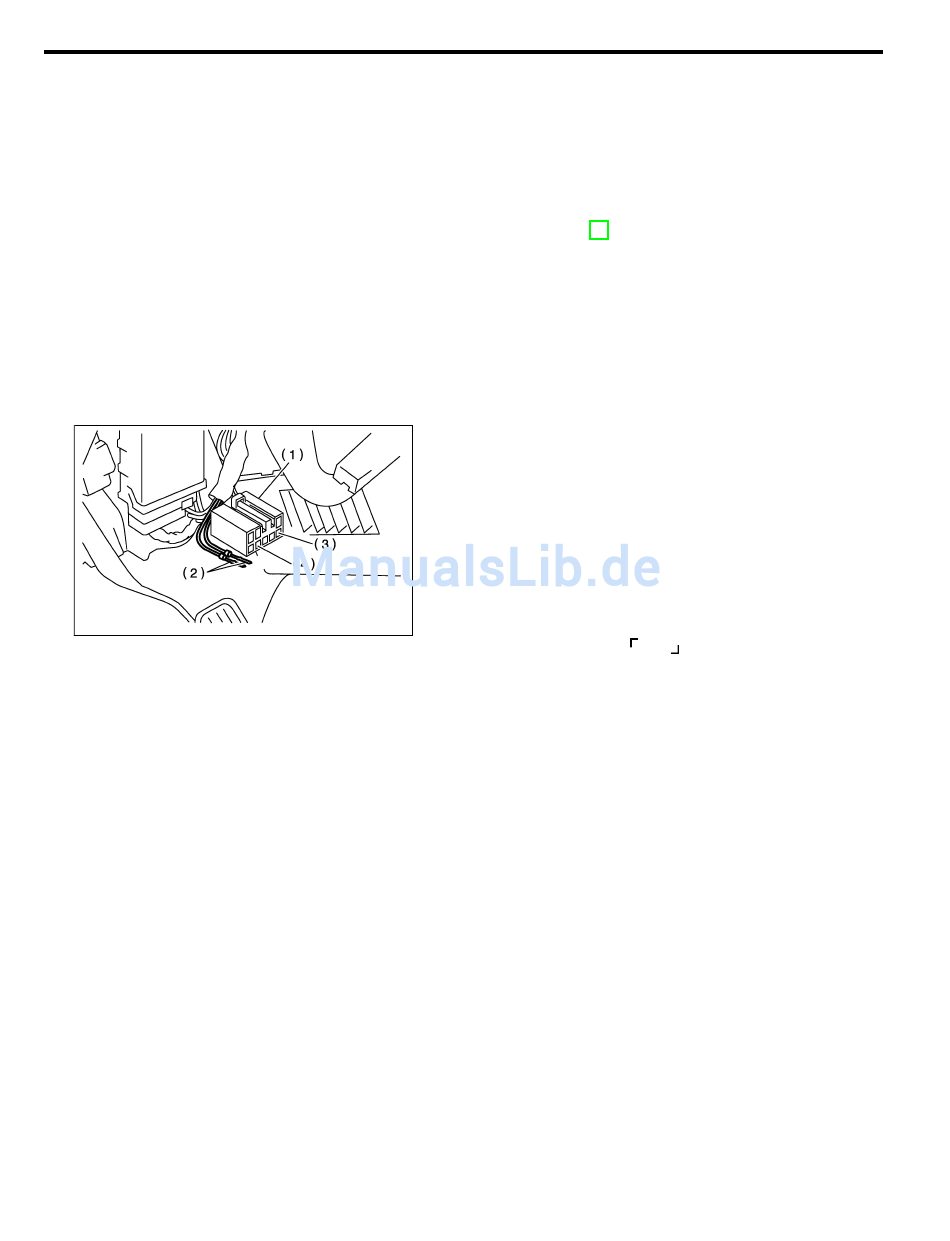

(1)
Diagnose-Steckverbinder
(2)
Diagnose-Klemme
(3)
Klemme 8
(4)
Klemme 5
2) Die Geschwindigkeit für alle Räder auf maximal
2,75 km/h einstellen.
3) Zündung AUSSCHALTEN.
4) Zündung einschalten und sofort den Motor star-
ten. Die Warnleuchten für ABS und VDC müssen auf-
leuchten und anschließend erlöschen. Innerhalb von
0,5 Sekunden nach dem Erlöschen der Warnleuch-
ten ABS und VDC das Bremspedal einmal betätigen,
anschließend innerhalb von 3 Sekunden noch zwei-
mal betätigen und dann loslassen.
VORSICHT:
Kupplungspedal nicht betätigen.
HINWEIS:
¼ Das Bremspedal darf nicht beim Einschalten der
Zündung niedergetreten werden.
¼ Der Motor muß laufen.
¼ Falls die Folge von VDC-Sequenzsteuerung nicht
gestartet wird, den Vorgang wiederholen.
5) Nach Abschluß der VDC-Sequenzsteuerung den
Zündung AUSSCHALTEN.
VDC-SEQUENZSTEUERUNG
S402195
S402195A1601
Diagnose-Steckverbinders
B4M1767F
2. VDC-SEQUENZSTEUERUNG MIT
SELEKTIVMONITOR
HINWEIS:
¼ Im Falle einer Störung kann die Sequenzsteuerung
möglicherweise nicht mehr funktionsfähig sein. In
diesem Fall die Sequenzsteuerung aktivieren. Siehe
"VDC-SEQUENZSTEUERUNG
STECKVERBINDER".
<Siehe VDC-21 VDC-SEQUENZSTEUERUNG MIT
DIAGNOSE-STECKVERBINDER, FUNKTION, VDC-
Sequenzsteuerung.>
¼ Wenn die Diagnose-Klemme am Diagnose-Steck-
verbinder angeschlossen ist, arbeitet die Sequenz-
steuerung nicht.
1) Den Selektiv-Monitor an den Datenleitungsverbin-
der neben der unteren Verkleidung für Instrumenten-
tafel auf der Fahrerseite anschließen.
2) Zündung EINSCHALTEN.
3) Den Schalter des Selektiv-Monitors auf ON stel-
len.
4) Selektiv-Monitor auf "BRAKE CONTROL (BREM-
SENREGELUNG)" schalten.
5) "VDC Check Mode (VDC-Prüfmodus)" im Menü
{Function check sequence (Funktionstestfolge)} wäh-
len und Folge von 'VDC sequence control (VDC-Se-
quenzsteuerung)' starten.
VORSICHT:
Kupplungspedal nicht betätigen.
6) Wenn die Meldung "Press YES (JA drücken)"
angezeigt wird die YES -Taste drücken.
7) Die durchzuführenden Bedienungsschritte wer-
den auf dem Selektiv-Monitor angezeigt.
VDC-21
VDC (Fahrdynamikregelung)
S402195A1602
MIT
DIAGNOSE-
