ABS

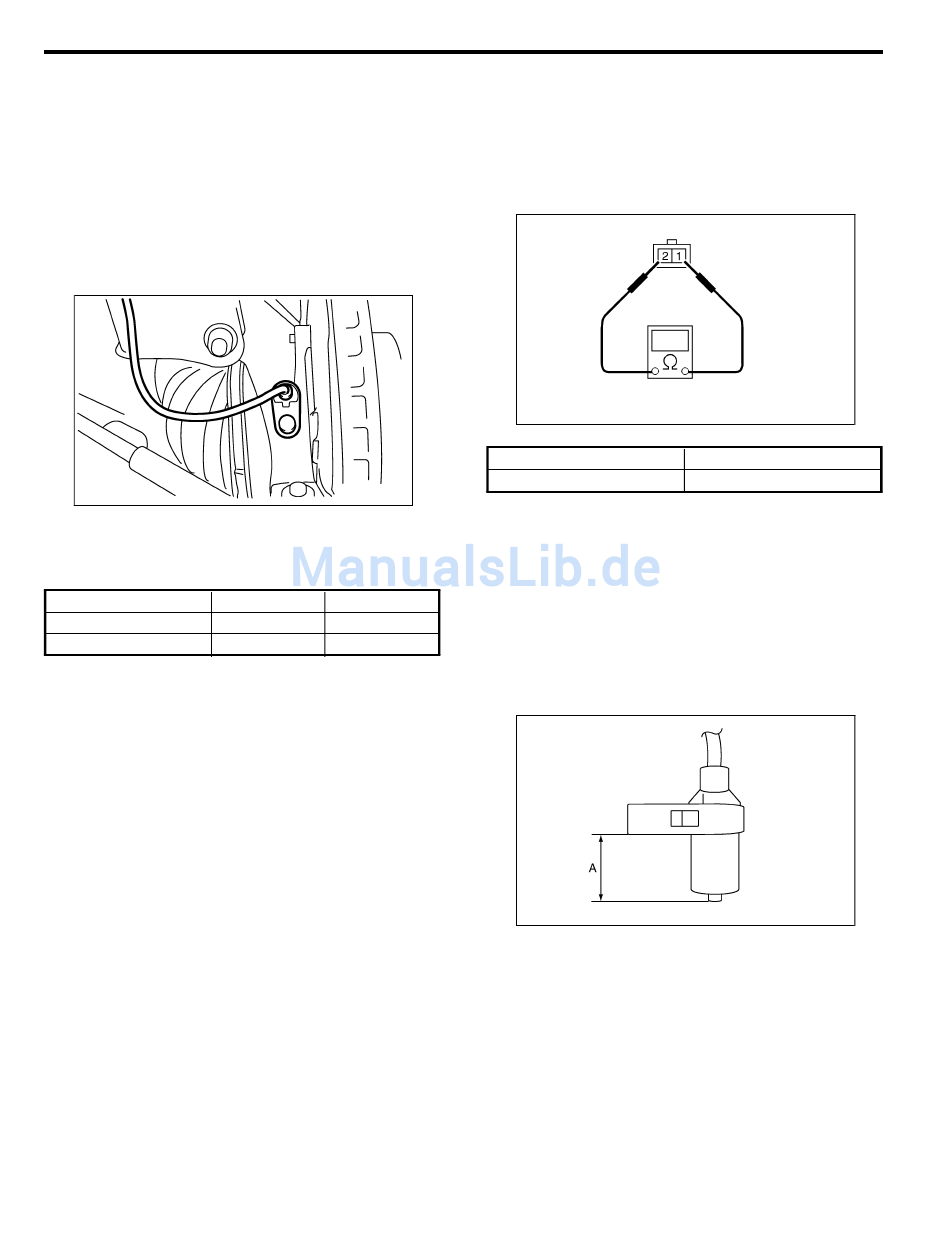

3) Eine Fühlerlehre zwischen den Magnetpol des
ABS-Sensors und die Stirnseite der Zähne des
Rotors halten. Am ganzen Umfang des Rotors den
richtigen Abstand einstellen. Dann den ABS-Sensor
mit dem vorgeschriebenen Drehmoment am Radla-
gergehäuse festziehen.
Sollwert für Abstand zwischen ABS-Sensor und
Rotor:
0,3 bis 0,8 mm
Anzugsdrehmoment:
32 N·m (3,3 kgf-m)
VORSICHT:
Die Markierungen auf dem Kabelsatz prüfen und
sicherstellen, daß er nicht verdreht ist.
Modell
Außer OUTBACK
OUTBACK
HINWEIS:
Wenn der Abstand nach dem Festziehen nicht den
Sollwerten entspricht, erneut einstellen.
4) Luftspalt des ABS-Sensors nachprüfen und
Steckverbinder am ABS-Sensor anschließen.
5) Steckverbinder
für
anschließen.
VORDERRAD-ABS-SENSOR
B4M2209
LI.
RE.
Gelb
Weiß
Braun
Hellblau
Massekabel
an
Batterie
C: INSPEKTION
1. ABS-SENSOR
1) Induktionskopf des ABS-Sensors Verschmutzung
und Beschädigung kontrollieren. Ggf. Magnetpol rei-
nigen oder ABS-Sensor ersetzen.
2) Widerstand des ABS-Sensors messen.
Anschluß-Nr.
1 und 2
VORSICHT:
Wenn der Widerstand nicht im Sollwertbereich
liegt, ist der ABS-Sensor auszuwechseln.
HINWEIS:
Den Kabelbaum zum ABS-Sensor auf Durchgang
prüfen und ggf. ersetzen.
2. ABSTAND DES SENSORS
1) Abstand "A" zwischen Stirnfläche und Polfläche
des ABS-Sensors messen.
ABS-14
S401190A10
S401190A1001
B4M0248
Sollwert
1,25±0,25 kΩ
S401190A1002
B4M2482A
