12. Bremskraftverstärker
A: AUSBAU
S405166A18
1) Die folgenden Teile im Motorraum entfernen und
trennen.
(1) Steckverbinder des Flüssigkeitsstandsanzei-
ger abziehen.
(2) Bremsleitungen vom Geberzylinder abschrau-
ben.
(3) Befestigungsmuttern
lösen.
(4) Unterdruckschlauch vom Bremskraftverstär-
ker abziehen.
2) Folgende Teile vom Bremspedal abbauen:
(1) Federklammer und Bolzen
(2) Vier Befestigungsmuttern des Bremskraftver-
stärkers.
3) Bremskraftverstärker ausbauen, ohne gegen die
Bremsleitungen zu stoßen.
HINWEIS:
¼ Bremskraftverstärker nicht fallen lassen. Wenn der
Bremskraftverstärker herunterfällt, muß er ersetzt
werden.
¼ Vorsicht beim Ablegen des Bremskraftverstärkers
und bei Arbeiten an der Betätigungsstange. Brems-
kraftverstärker nicht belasten, da sich sonst die Betä-
tigungsstange verbiegen kann.
Wenn sich der Winkel der Stange um ±3° verändert,
kann der Zylinder beschädigt werden.
¼ Vorsicht beim Ablegen des Bremskraftverstärkers.
Bremskraftverstärker möglichst nicht auf dem Boden
ablegen.

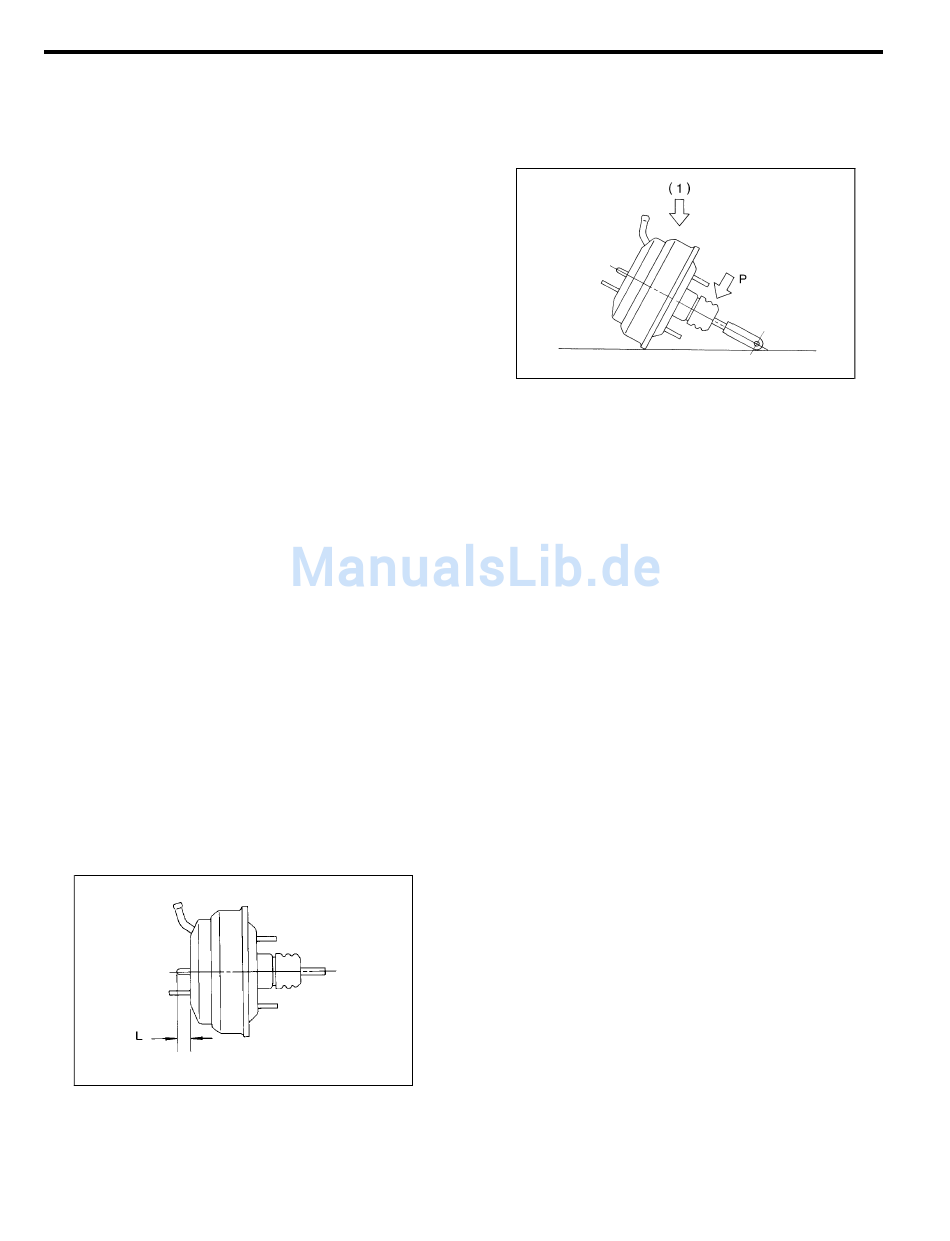

¼ Die Länge der Betätigungsstange nicht verändern.
Wenn sie verändert worden ist, die vorgesehene
Länge "L" wieder auf die Standardlänge einstellen.
Sollwert:
Ohne VDC
L = 10 mm
Mit VDC
L = 1,8 mm
BREMSKRAFTVERSTÄRKER
S405166
des
Geberzylinders
G4M0424
BR-55
VORSICHT:
Wenn der Bremskraftverstärker in dieser Position
abgelegt und Druck von oben auf ihn ausgeübt
wird, kann der mit Kunstharz beschichtete
Bereich "P" beschädigt werden.
(1)
Kraft
Bremse
S4M0464A
