Antriebswellensystem

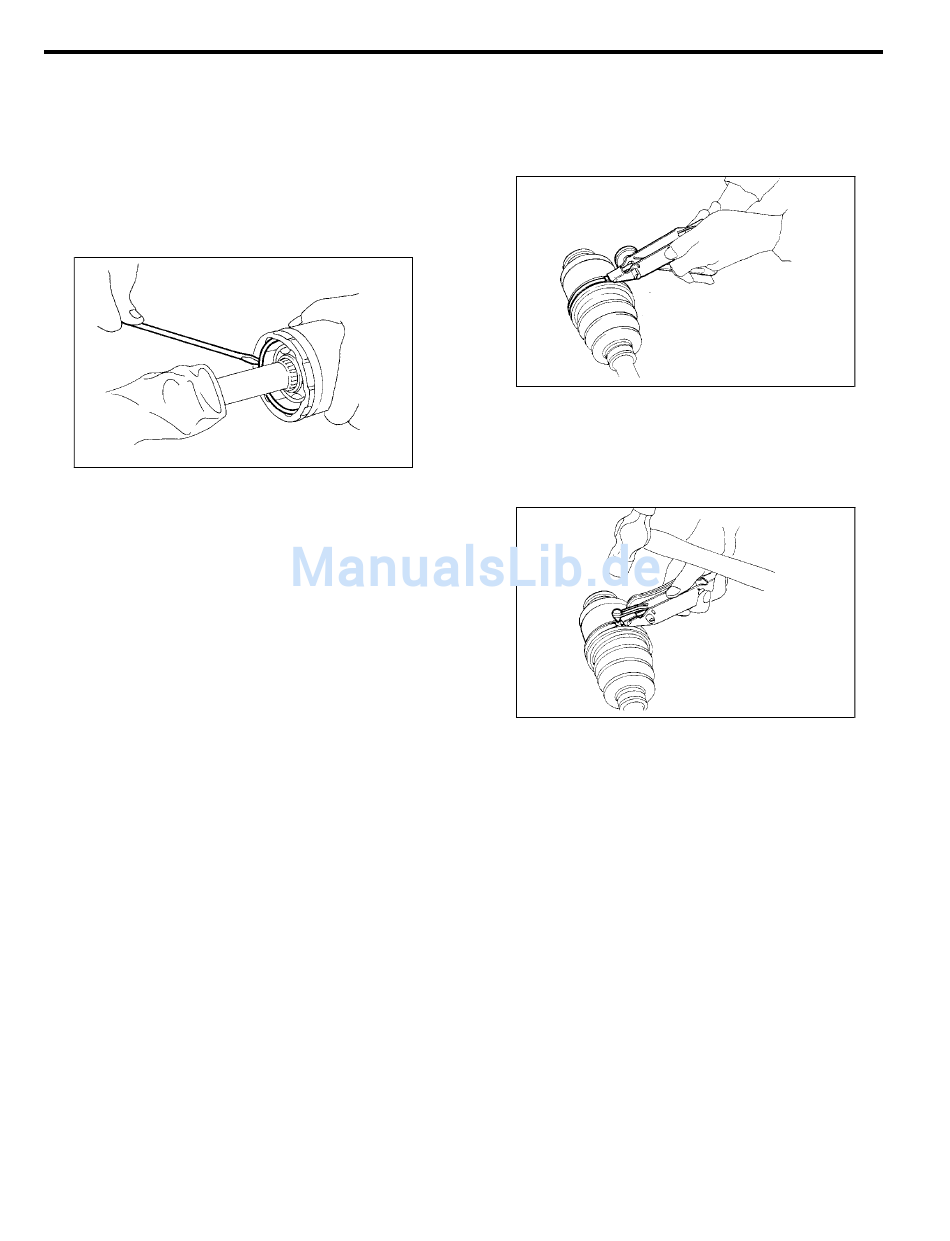

10) Außenring des DOJs mit dem Sicherungsring
befestigen.
HINWEIS:
¼ Sicherstellen, daß Kugeln, Käfig und Innenring des
Gelenks richtig im Außenring sitzen.
¼ Darauf achten, daß der Sicherungsring richtig in
die vorgesehene Nut eingebaut wird.
¼ Durch leichtes Ziehen an der Welle überprüfen, ob
der Sicherungsring fest in der Nut sitzt.
11) Die Innenseite der Manschette gleichmäßig mit
vorgeschriebenem Fett (20 bis 30 g) bestreichen.
Ebenso die Welle mit Fett bestreichen.
12) Manschette des DOJs einbauen. Dabei darauf
achten, daß die Manschette nicht verdreht wird.
HINWEIS:
¼ Die Innenseite am größeren Durchmesser der
Manschette und die entsprechende Nut reinigen, so
daß sie fettfrei und sauber sind.
¼ Zum Einbau der Manschette den Außenring des
DOJs in Mittelposition schieben (Mitte seines Bewe-
gungsspielraums).
13) Einen Binder in den Clip schieben und zweimal
in der Nut um die Manschette herumwickeln.
VORSICHT:
Neuen Binder verwenden.
14) Das überstehende Ende des Binders abkneifen.
Dann den Clip halten und festziehen.
HINWEIS:
Beim Spannen darauf achten, daß eine ausreichende
Menge Luft in der Manschette verbleibt.
HINTERACHSANTRIEBSWELLE
G4M0282
DS-38
15) Manschettenbinder mit einer ST spannen.
ST 925091000 SPANNZANGE
HINWEIS:
Manschettenbinder so spannen, daß er von Hand
nicht mehr bewegt werden kann.
16) Clip mit dem Dorn am Ende des ST umschlagen.
ST 925091000 SPANNZANGE
VORSICHT:
Dabei nicht die darunterliegende Manschette
beschädigen.
17) Manschettenbinder so abschneiden, daß links
vom Clip noch etwa 10 mm überstehen. Dieses über-
stehende Ende über den Clip biegen.
VORSICHT:
Das Ende des Binders muß dicht am Clip anlie-
gen.
18) Die BJ-Manschette in derselben Weise ein-
bauen.
HINWEIS:
DOJ ausziehen und zurückziehen, um eine gleichmä-
ßige Fettverteilung zu gewährleisten.
G4M0289
G4M0290
