ABS

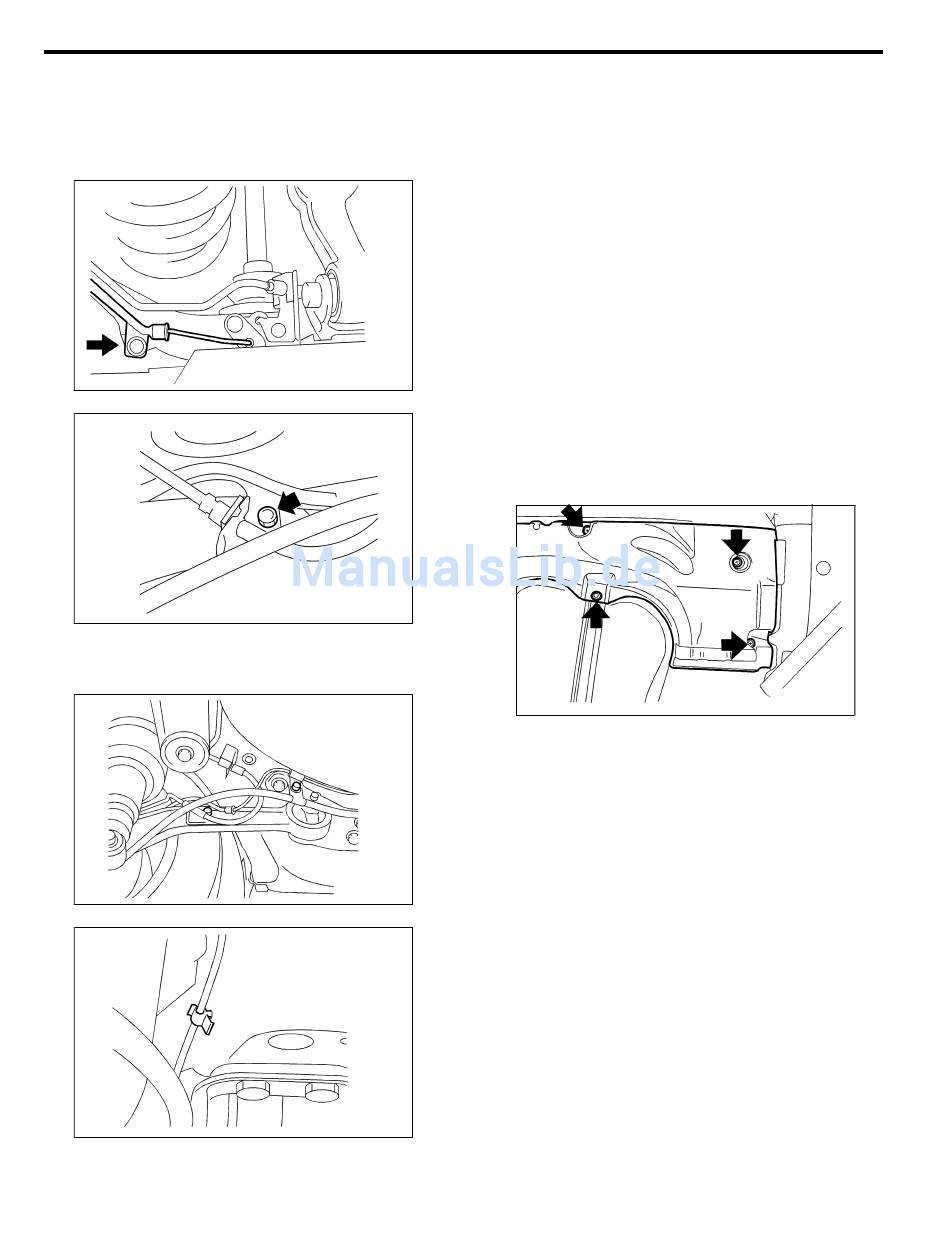

3) Halterungen des Kabelstrangs zum hinteren Sen-
sor an den ursprünglichen Stellen anbauen und
Kabelstrang am Halteklammer befestigen.
Anzugsdrehmoment:
32 N·m (3,3 kgf-m)
Anzugsdrehmoment:
32 N·m (3,3 kgf-m)
HINTERRAD-ABS-SENSOR
4) Eine Fühlerlehre zwischen den Zahnoberflächen
an ABS-Sensor und Impulsring einführen. Nachdem
das vorgeschriebene Spaltmaß über den gesamten
Umfang erreicht ist, den ABS-Sensor mit dem vorge-
schriebenen Drehmoment am hinteren Lenker fest-
ziehen.
Sollwert für Abstand zwischen ABS-Sensor und
Rotor:
Anzugsdrehmoment:
VORSICHT:
Die Markierungen auf dem Kabelsatz prüfen und
sicherstellen, daß er nicht verdreht ist. (RE.:
Weiß, LI.: Gelb)
B4M1763
HINWEIS:
Wenn der Abstand nach dem Festziehen nicht den
Sollwerten entspricht, erneut einstellen.
5) Luftspalt des ABS-Sensors nachprüfen und
Steckverbinder am ABS-Sensor anschließen. Kraft-
stoffbehälterabdeckung anbringen.
B4M1791
6) Steckverbinder
anschließen.
B4M1762
B4M1761
ABS-18
0,44 bis 0,94 mm
32 N·m (3,3 kgf-m)
für
Massekabel
B4M1760
an
Batterie
