Antriebswellensystem

2. Gelenkwelle

A: AUSBAU
S301160A18
HINWEIS:

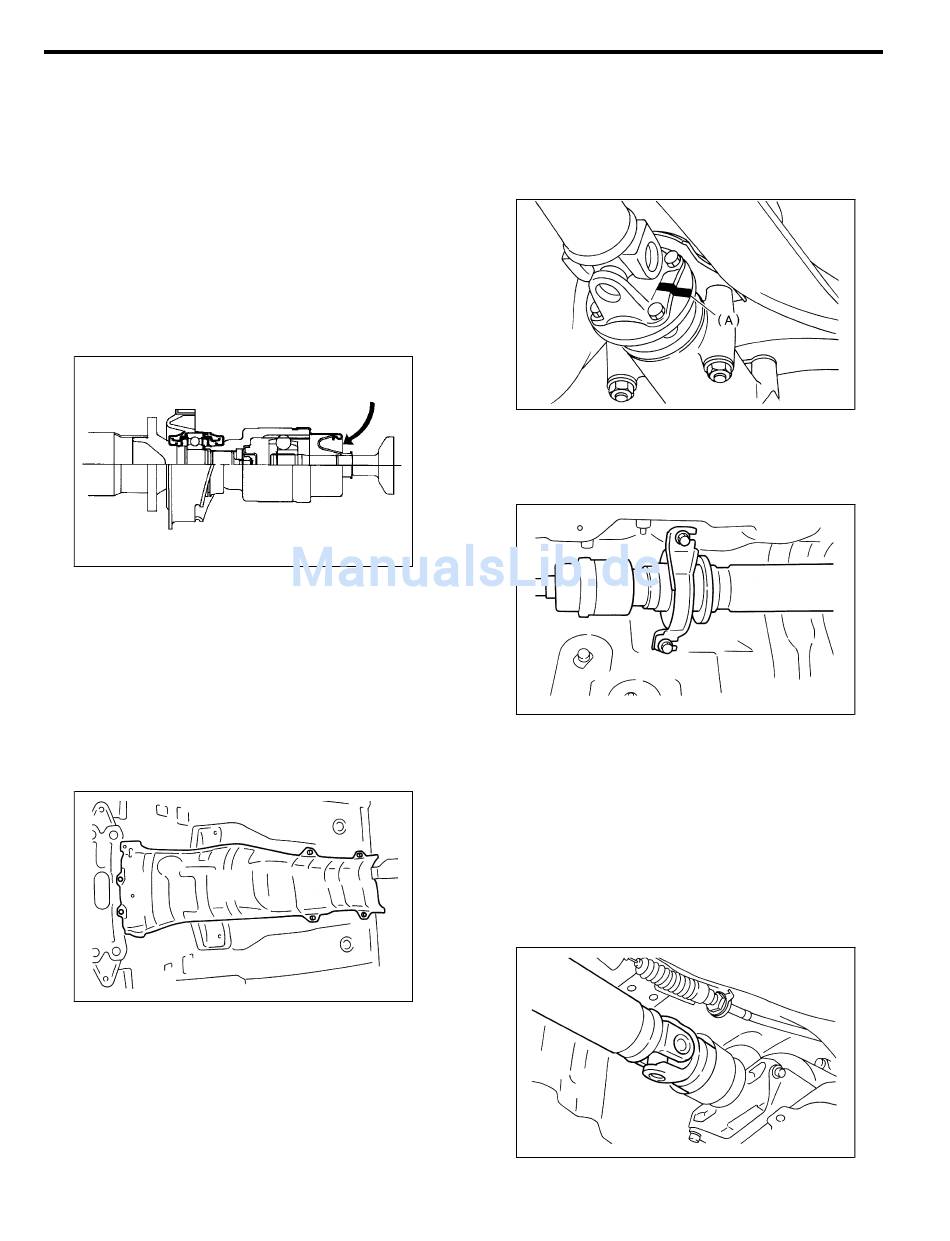

¼ Vor dem Ausbau der Gelenkwelle Metallteile mit
Lappen oder Gummi umwickeln.
¼ Bei Doppelversatzgelenken sind Metallteile (an der
Gummimanschette des mittleren Doppelversatzge-
lenks) vor dem Ausbau der Gelenkwelle mit einem
Lappen oder Gummimaterial zu umwickeln, wie in
der Abbildung gezeigt. Die Gummimanschette kann
durch benachbarte Metallteile beschädigt werden,
wenn
das
Doppelversatzgelenk
gebeugt wird.
1) Massekabel der Batterie abklemmen.
2) Wählhebel bzw. Gangschalthebel in Stellung "N"
(Leerlauf) bringen.
3) Feststellbremse loslassen.
4) Das Fahrzeug hochbocken und mit stabilen
Unterstellböcken abstützen.
5) Mittlere Auspuffrohre ausbauen.
6) Hinteres Auspuffrohr und Schalldämpfer aus-
bauen.
7) Abdeckung des Hitzeschutzschildes abbauen.
GELENKWELLE
S301160
beim
Ausbau
S3M0030
B3M1605
8) Die vier Befestigungsschrauben der Gelenkwelle
am Hinterachsdifferential lösen.
HINWEIS:
¼ Paßmarkierungen an den betreffenden Teilen
anbringen.
¼ Alle Schrauben (bis auf eine) herausdrehen.
(A)
Paßmarkierung
9) Die beiden Befestigungsschrauben des Zwi-
schenlagers am Fahrzeug lösen.
10) Die Gelenkwelle vom Getriebe abbauen.
VORSICHT:
Darauf achten, daß die Wellendichtringe und
Reibflächen der Hülsengabel nicht beschädigt
werden.
HINWEIS:
¼ Beim Abbauen der Gelenkwelle das ausfließende
Öl in einem Gefäß auffangen.
¼ Nach dem Entfernen der Gelenkwelle die Öffnung
im Getriebe verschließen.
DS-14
B3M1587C
B3M1606
B3M1607
