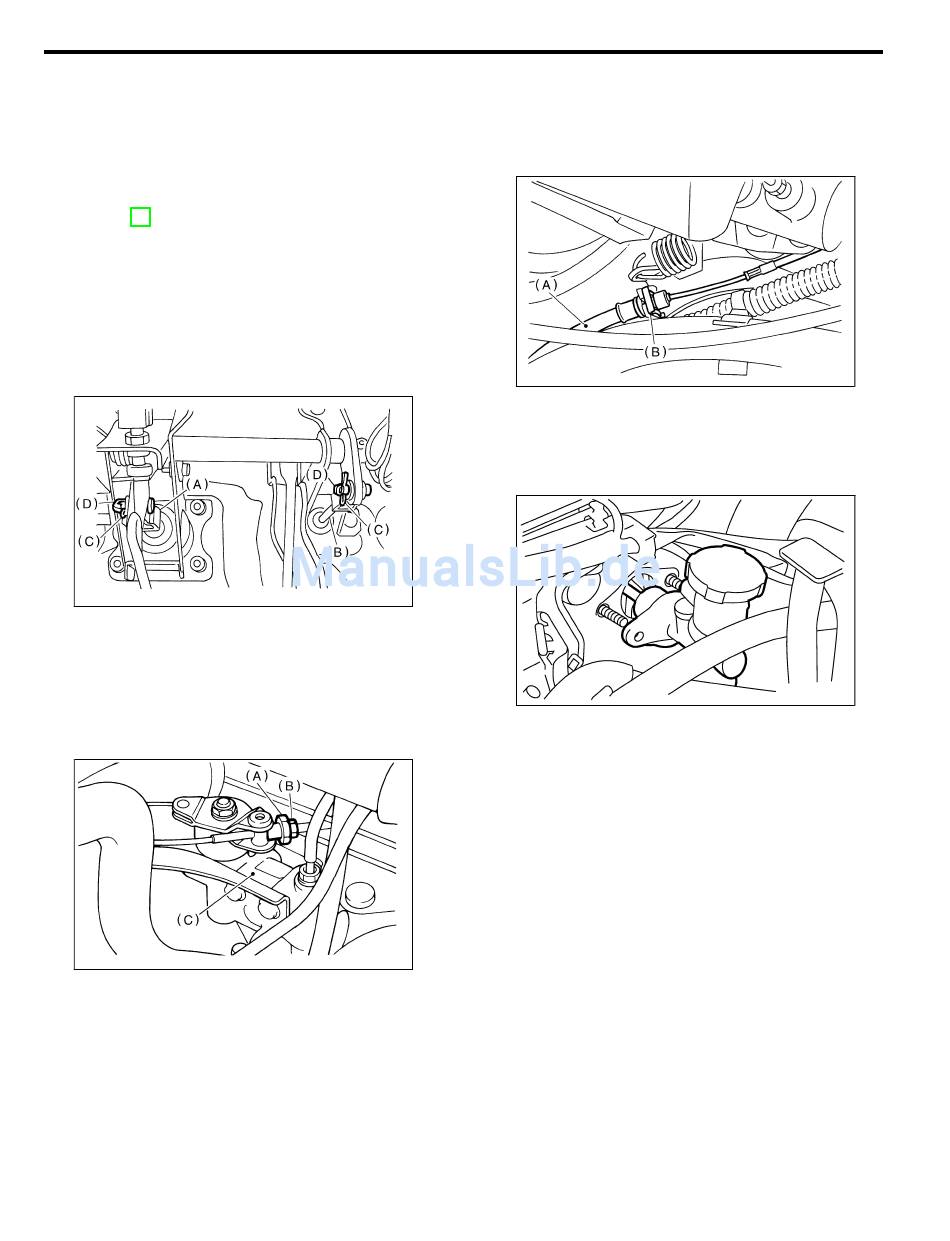

19. Bremspedal
A: AUSBAU
S405541A18

1. MODELLE MIT MT

¼ Linkslenker
1) Die Lenksäule herausziehen.
<Siehe PS-26 AUSBAU, Verstellbare Lenksäule.>
2) Steckverbinder von Bremslicht- und Kupplungs-
schalter abziehen.
3) Den Sicherungssplint ausbauen, mit denen der
Pedalhebel an der Druckstange und Betätigungs-
stange befestigt ist.
4) Den Gabelkopfbolzen ausbauen, mit denen der
Pedalhebel an der Druckstange und Betätigungs-
stange befestigt ist.
(A) Betätigungsstange
(B) Druckstange
(C) Sicherungssplint
(D) Gabelkopfbolzen
5) Einstellmutter und Sicherungsmutter für PHV
abschrauben.
(A) Einstellmutter
(B) Sicherungsmutter
(C) PHV (Druckhalte-Ventil)
BREMSPEDAL
S405541
S405541A1801
B4M1743A
S4M0241B
6) Schelle des Seilzugs entfernen und PHV-Seilzug
vom PHV abtrennen.
VORSICHT:
Manschetten und Seilzug vor Beschädigung
schützen, PHV-Seilzug nicht knicken.
(A) PHV-Seilzug
(B) Schelle
7) Die Befestigungsmutter des Kupplungs-Geberzy-
linders abschrauben.
8) Die Schrauben und Muttern lösen, mit dennen
Brems- und Kupplungspedal befestigt ist.
BR-75
Bremse
