Feststellbremse

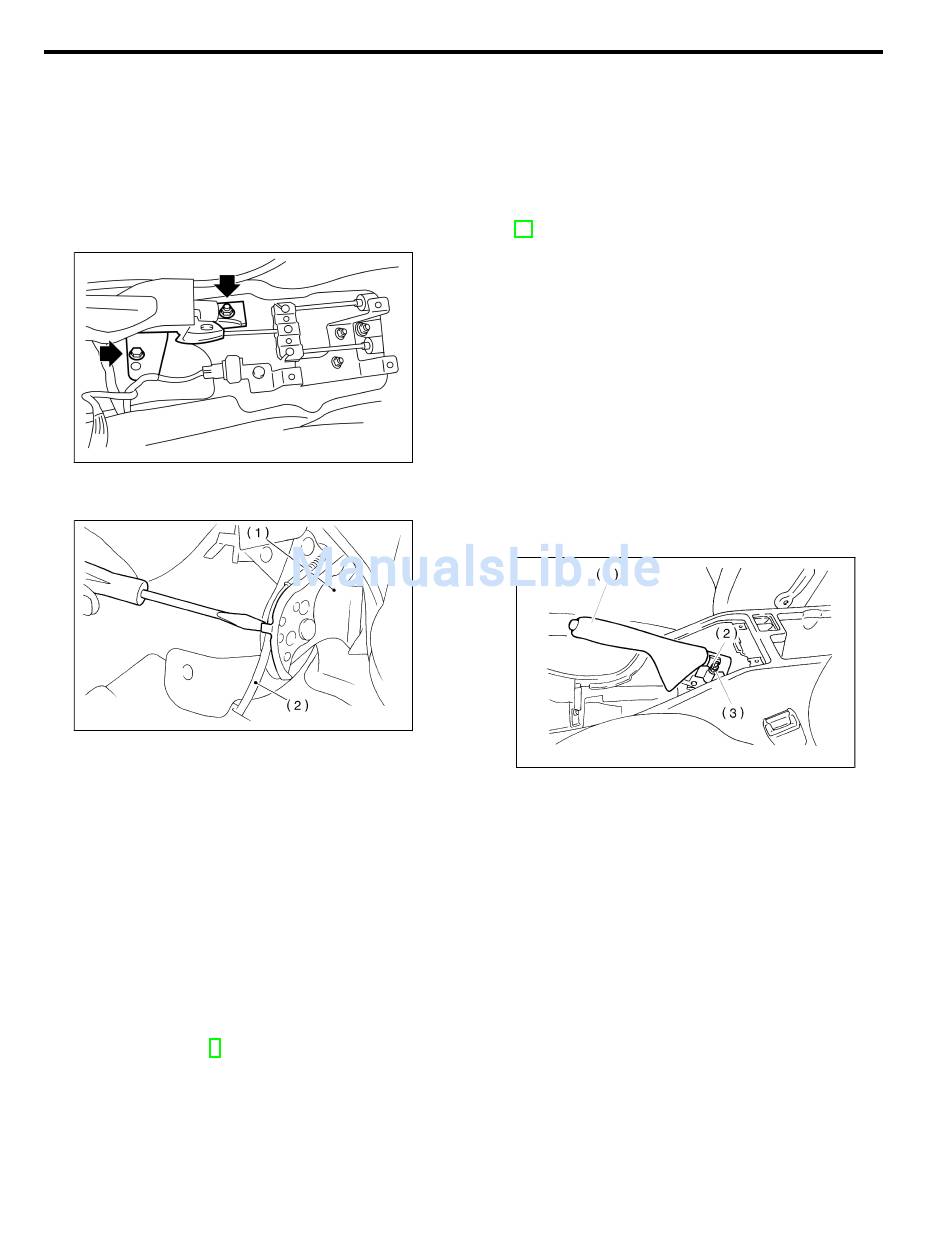

2. Feststellbremshebel
A: AUSBAU
S404171A18
1) Fahrzeug anheben.
2) Hinterrad abbauen.
3) Hinteres Sitzpolster ausbauen.
4) Die Einstellmutter des Feststellbremsseilzugs und
die Konsolenhalterung lösen.
5) Feststellbremshebel ausbauen.
6) Die Halteklammern am Feststellbremshebel auf-
biegen und den Seilzug aushängen.
(1)
Feststellbremshebel
(2)
Kabel
B: EINBAU
S404171A11
Der Einbau erfolgt in der umgekehrten Reihenfolge
des Ausbaus.
Anzugsdrehmoment:
Feststellbremshebel;
18 N·m (1,8 kgf-m)
Einstellmutter;
5,9 N·m (0,6 kgf-m)
HINWEIS:
¼ Sicherstellen, daß der Seilzug durch die Führung
innerhalb des Tunnels geleitet wird.
¼ Nach dem Einbau den Feststellbremshebel ein-
stellen. <Siehe PB-6 EINSTELLUNG, Feststell-
bremshebel.>
FESTSTELLBREMSHEBEL
C: INSPEKTION
S404171
Feststellbremshebel nach oben ziehen und dabei die
Rasten zählen.
Hebelweg:
Nicht in Ordnung, Feststellbremse einstellen. <Siehe
PB-11 EINSTELLUNG, Feststellbremse (Scheiben-
bremse hinten).>
D: EINSTELLUNG
1) Konsolenabdeckung ausbauen.
2) Feststellbremshebel drei- bis fünfmal kräftig
anziehen.
3) Die Einstellmutter so weit drehen, bis der Fest-
stellbremshebel bei einer Betätigungskraft von 196 N
(20 kg) nach 7 oder 8 Rasten einrastet.
4) Sicherungsmutter festziehen.
Hebelweg:
B4M1777
Anzugsdrehmomnet (Sicherungsmutter):
S4M0471A
5) Die Konsolenabdeckung wieder einbauen.
PB-6
S404171A10
7 bis 8 Rasten, wenn mit einer Betätigungs-
kraft von 196 N (20 kg) gezogen wird.
S404171A01
7 bis 8 Rasten, wenn mit einer Betätigungs-
kraft von 196 N (20 kg) gezogen wird.
5,9 N·m (0,60 kgf-m)
(1)
Feststellbremshebel
(2)
Sicherungsmutter
(3)
Einstellmutter
B4M0050B
