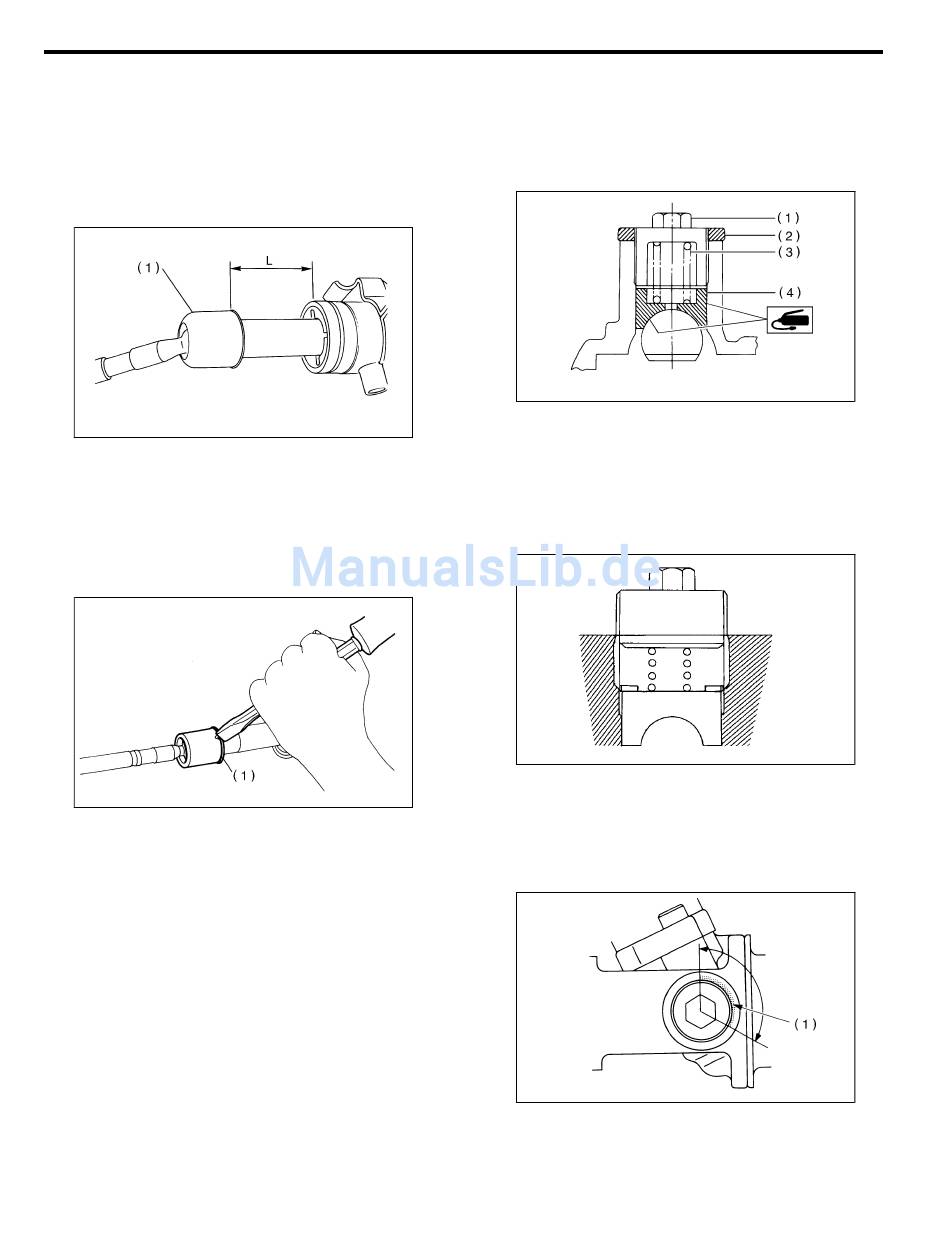

19) Sicherungsscheiben auflegen und die linke und
rechte Spurstange auf die Zahnstangenenden
schrauben.
Unter Prüfbedingung
L: Ca. 40 mm
Anzugsdrehmoment:
78 N·m (8,0 kgf-m)
(1)
Spurstange
20) Die Sicherungsscheibe mit einem Meißel umbie-
gen.
VORSICHT:
Sorgfältig vorgehen, damit die innere Oberfläche
des Gehäuses nicht zerkratzt wird.
(1)
Sicherungsscheibe
LENKGETRIEBE [LINKSLENKER]
S4M0150B
S4M0384A
PS-37
Hilfskraftunterstütztes System (Servolenkung)
21) Spiel zwischen Ritzel und Zahnstange einstel-
len.
(1) Einstellschraube lockern.
(2) Ritzelwelle umdrehen, damit Zahnstange in
die Geradeausstellung zu stellen.
(3) Die Buchse einfetten.
(1)
Einstellschraube
(2)
Sicherungsmutter
(3)
Feder
(4)
Buchse
(4) Einstellschraube in zwei Durchgängen anzie-
hen.
(5) Flüssigdichtmittel auf mindestens ein Drittel
des gesamten Perimeters des Gewindes der Ein-
stellschraube verteilen.
Flüssigdichtmittel:
THREE-BOND 1141
(1)
Flüssigdichtung auf mindestens 1/3 des Gesamt-
umfangs auftragen.
B4M1130B
G4M0121
S4M0385A
