4) Wellendichtring und Distanzring ausbauen.
5) Dichtring und O-Ring mit Hilfe eines geeigneten
Stabs aus der Nut in der Welle heben.
VORSICHT:
Sorgfältig darauf achten, daß Oberfläche und
Dichtringnut der Welle nicht durch Kratzer
beschädigt werden. Kratzer beeinträchtigen die
Dichtwirkung, und das Steuerventil funktioniert
nicht mehr einwandfrei.
(1)
Kugellager
(2)
Abstandstück
(3)
Wellendichtring
(4)
Dichtring
(5)
O-Ring
6) Ritzel, Steuerventil und Ventilgehäuse sauberwa-
schen.
7) Das ST auf das Ritzel schieben. Oberfläche der
Abdeckung und Paßfläche des Wellendichtrings ein-
fetten.

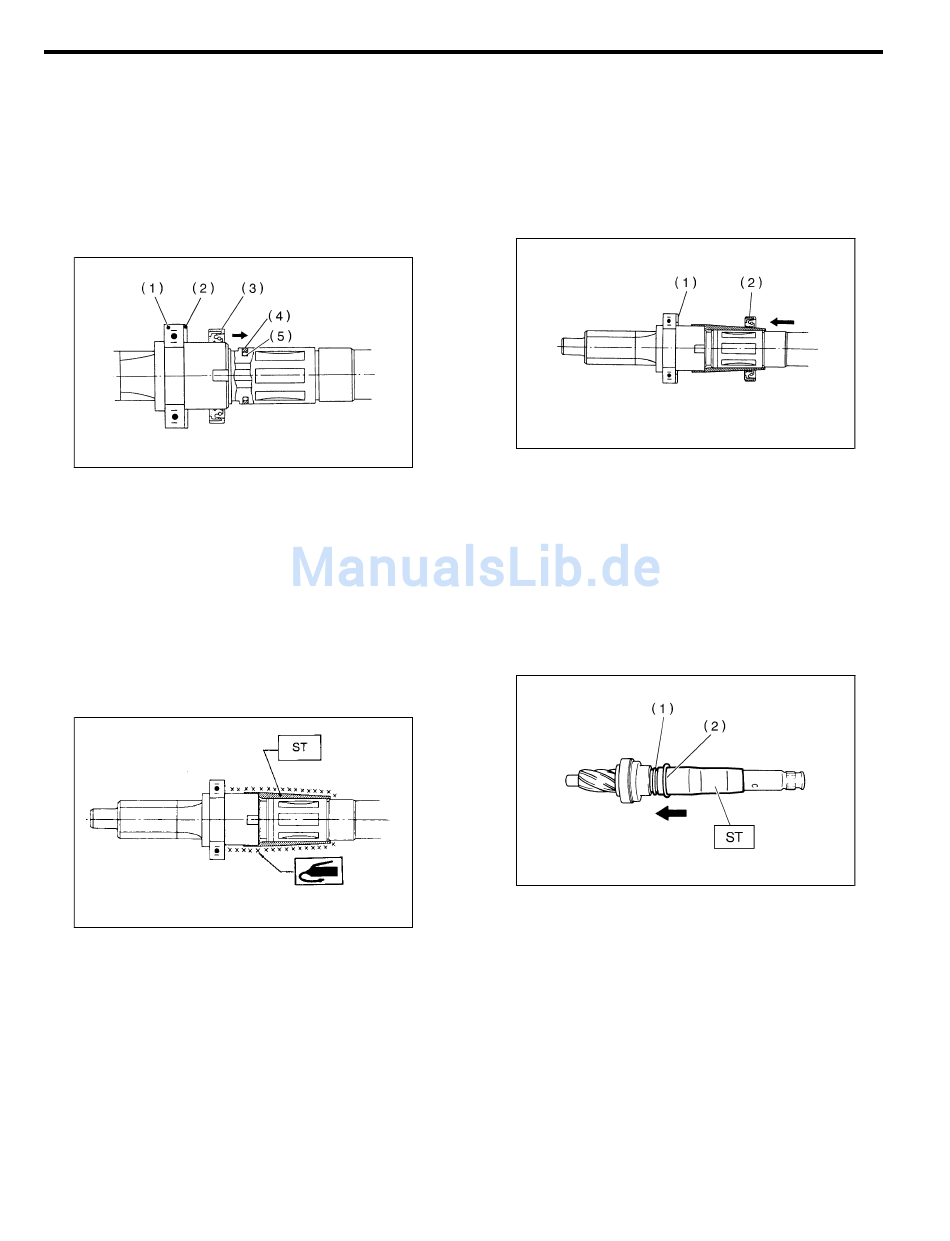

ST 926270000 ABDECKUNG
RITZEL UND VENTILDICHTRING
S4M0418A
G4M0828
PS-65
Hilfskraftunterstütztes System (Servolenkung)
8) Distanzring und Dichtlippen des Wellendichtrings
einfetten, und Distanzring und Wellendichtring mon-
tieren.
VORSICHT:
¼ Der Distanzring muß mit der abgefasten Seite
zum Wellendichtring weisen.
¼ Auf die richtige Einbaurichtung des Wellen-
dichtrings achten.
(1)
Abstandstück
(2)
Wellendichtring
9) ST auf die Eingangswelle setzen und Fett auf die
Abdeckungsoberfläche
Dichtring montieren.
VORSICHT:
O-Ring und Dichtring nicht mehr als notwendig
dehnen.
ST 926450000 ABDECKUNG
(1)
O-Ring
(2)
Dichtring
S4M0419A
auftragen.
O-Ring
und
S4M0420A
