Hilfskraftunterstütztes System (Servolenkung)
2. GRENZWERT
S601276A1002
Folgende Messungen durchführen. Wenn die Grenz-
werte überschritten werden, ist das betreffende Teil
auf den Sollwert einzustellen oder auszutauschen.
HINWEIS:
Das ausgebaute Lenkgetriebe mit dem ST in einen
Schraubstock einspannen. Das Lenkgetriebe nur mit
dem ST in den Schraubstock spannen (Siehe Abb.).
Niemals ohne die Spezialvorrichtung einspannen.
ST 926200000 AUFSPANNWERKZEUG

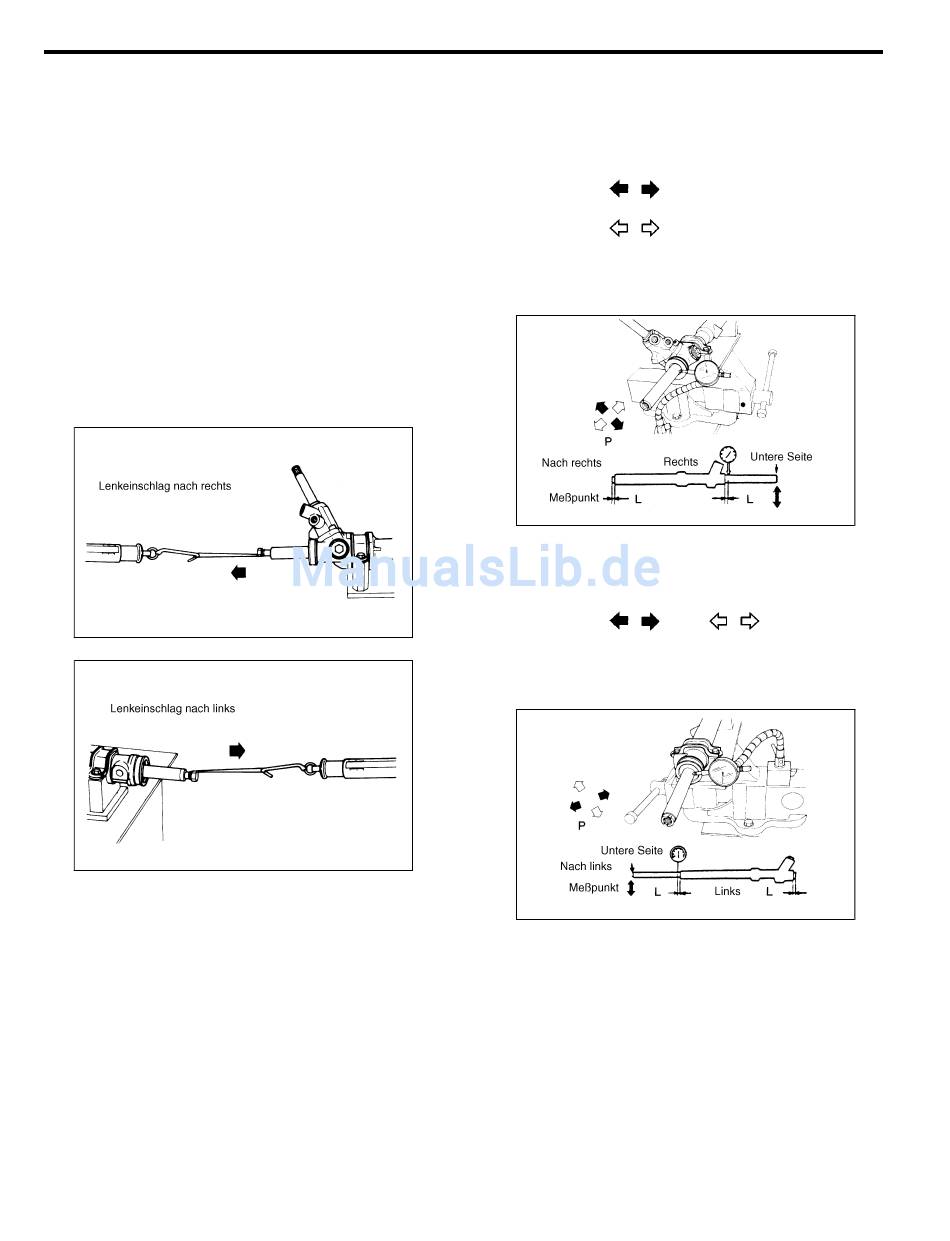

Gleitwiderstand der Zahnstange:
Grenzwert
304 N (31 kgf) oder weniger
Abweichung der Gleitwiderstände bei Bewegung
nach links und rechts:
Weniger als 20%
LENKGETRIEBE [RECHTSLENKER]
G4M0796
G4M0797
PS-56
3. SPIEL DER ZAHNSTANGE IN RADIALER
RICHTUNG
S601276A1003
Lenkeinschlag nach rechts:
Grenzwert
Max. 0,4 mm
(Richtung
Max. 0,6 mm
(Richtung
Unter Prüfbedingung
L: 5 mm
P: 98 N (10 kgf)
Lenkeinschlag nach links:
Grenzwert
Max. 0,4 mm
(Richtung
Unter Prüfbedingung
L: 5 mm
P: 98 N (10 kgf)
)
)
G4M0798
und
)
G4M0799
