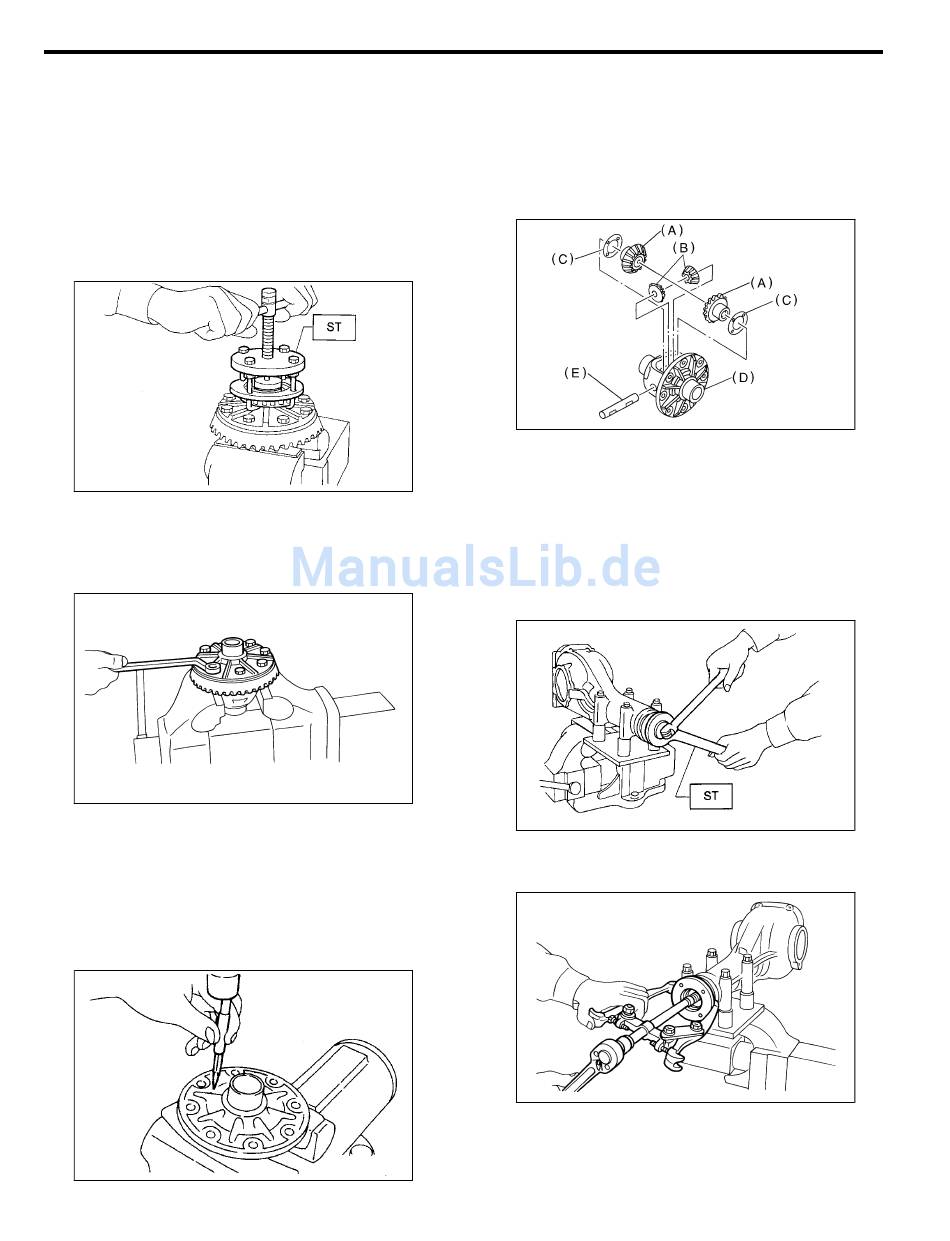

8) Den Lagerkegel mit dem ST ausbauen.
VORSICHT:
Die Teile nicht zerlegen, sofern es nicht notwen-
dig ist.
HINWEIS:
¼ Den Abzieher so ansetzen, daß die Klauen den
Rand des Lagerkegels erfassen.
¼ Die rechten und linken Lagerschalen und Kegel
nicht miteinander vertauschen.
ST 399527700 ABZIEHVORRICHTUNG
9) Das Tellerrad durch Lösen der Tellerradschrauben
abbauen.
VORSICHT:
Keine weitere Zerlegung wird gestattet.
10) Den Ausgleichkegelradwellen-Sperrstift von der
Tellerradseite aus heraustreiben.
HINWEIS:
Der Sperrstift wird am Stiftlochende am Differential-
gehäuse verstemmt; nicht mit Gewalt austreiben,
bevor die Verstemmung nicht beseitigt wurde.
ST 899904100 FEDERSTIFT-TREIBDORN
HINTERACHSDIFFERENTIAL FÜR TYP T
G3M0068
S3M0509
B3M0133
11) Die Ausgleichkegelradwelle herausziehen und
die
Ausgleichkegelräder,
Druckscheiben herausnehmen.
HINWEIS:
Die Zahnräder und Druckscheiben sind zu markieren
bzw. getrennt nach Einbaustelle links, rechts, vorne
bzw. hinten abzulegen.
(A)
Achswellenrad
(B)
Ausgleichsrad
(C)
Druckscheibe
(D)
Differentialgehäuse
(E)
Ausgleichkegelradwelle
12) Den Verbindungsflansch mit dem ST festhalten
und die Antriebskegelradmutter lösen.
ST 498427200 FLANSCHSCHLÜSSEL
13) Den Verbindungsflansch mit einer Abziehvor-
richtung herausziehen.
DI-27
Differentiale
Achswellenräder
und
S3M0510A
G3M1052
S3M0511
