ABTRIEBSZAHNRAD DES VERTEILERGETRIEBES
C: ZERLEGEN
S503223A06

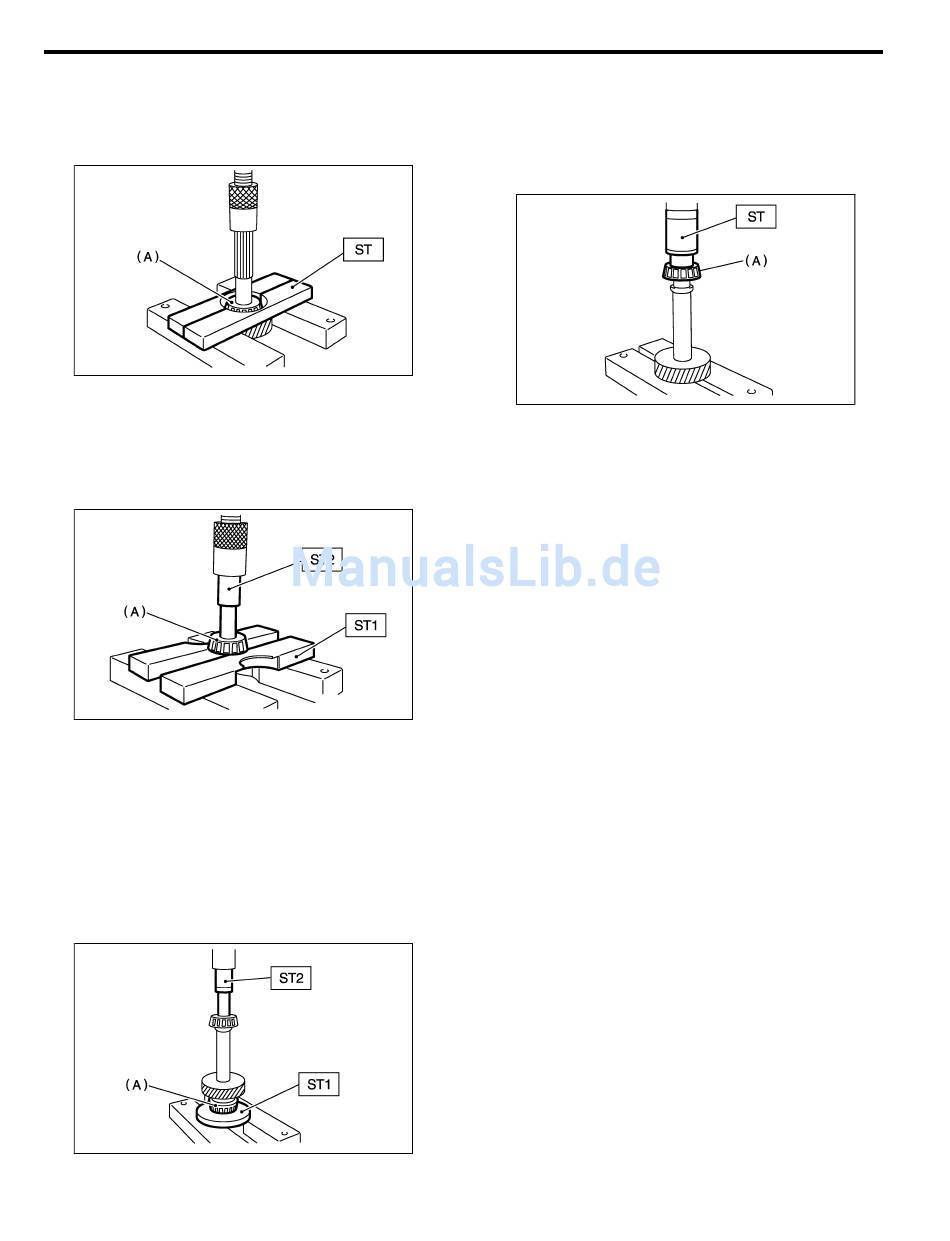

1) Rollenlager (Gehäusefortsatzseite) mit ST aus-
bauen.
ST 498077000 AUSBAUWERKZEUG
(A)
Rollenlager
2) Rollenlager (Verteilergetriebeseite) mit ST1 und
ST2 ausbauen.
ST1 498077000 AUSBAUWERKZEUG
ST2 899864100 AUSBAUWERKZEUG
(A)
Rollenlager
D: ZUSAMMENBAU
1) Rollenlager (Gehäusefortsatzseite) mit ST ein-
bauen.
ST1 398177700 EINBAUWERKZEUG
ST2 899864100 AUSBAUWERKZEUG
VORSICHT:
Einen Pressendruck von 10 kN (1 ton) nicht über-
schreiten.
(A)
Rollenlager
B3M2136A
B3M2137A
S503223A02
B3M2138A
MT-51
Handschaltgetriebe und Differential
2) Rollenlager (Verteilergetriebeseite) mit ST ein-
bauen.
ST 499757002 EINBAUWERKZEUG
VORSICHT:
Einen Pressendruck von 10 kN (1 ton) nicht über-
schreiten.
(A)
Rollenlager
E: INSPEKTION
S503223A10
1) Wälzlager
In den folgenden Fällen Lager ersetzen:
¼ Gebrochene oder rostige Lager
¼ Verschlissen oder beschädigt
¼ Lager auch nach dem Ölen schwergängig oder
laut.
2) Abtriebszahnrad
Antriebszahnrad in den folgenden Fällen auswech-
seln:
¼ Zahnoberflächen und Welle sind übermäßig aus-
gebrochen oder beschädigt.
B3M2139A
