Handschaltgetriebe und Differential

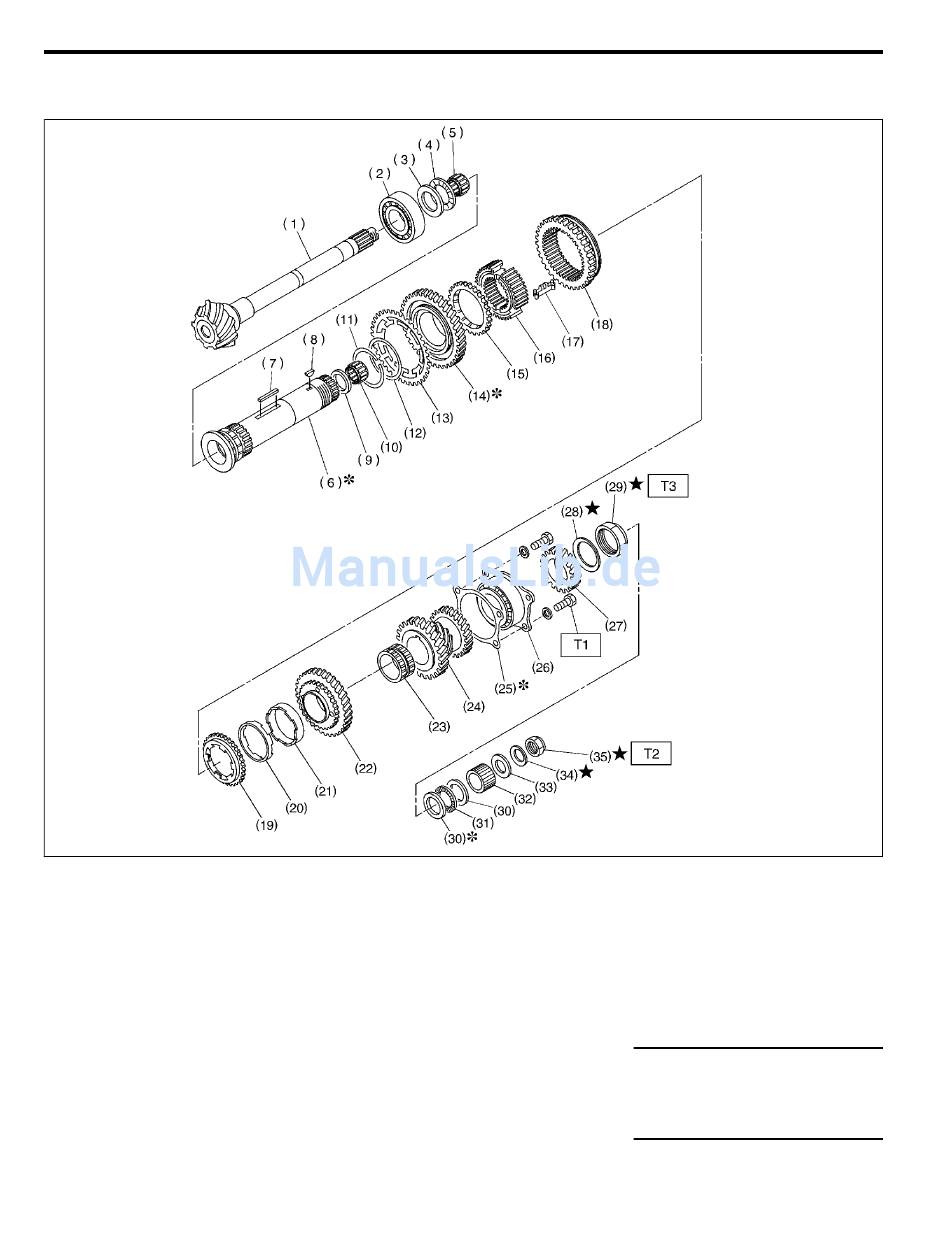

2. ANTRIEBSKEGELRAD UND
ABTRIEBSWELLE MIT GANGRÄDERN
(1) Antriebskegelradwelle
(2) Rollenlager
(3) Unterlegscheibe
(4) Axiallager
(5) Nadellager
(6) Abtriebswelle
(7) Scheibenfeder
(8) Scheibenkeil
(9) Distanzhülse für Antriebskegel-
rad
(10) Nadellager
(11) Sprengring (Außensicherung)
(12) Unterlegscheibe
(13) Zwischenrad
(14) Abtriebszahnrad für 1. Gang
(15) Synchronring
ALLGEMEINES
S503001A0502
(16) Synchronkörper für 1./2. Gang
(17) Synchronriegel
(18) Abtriebszahnrad für Rückwärts-
gang
(19) Äußerer Synchronring
(20) Synchronkegel
(21) Innerer Schynchronring
(22) Abtriebszahnrad für 2. Gang
(23) Lagerbuchse des Abtriebszahn-
rads für 2. Gang
(24) Abtriebszahnrad für 3./4. Gang
(25) Ausgleichscheibe für Antriebske-
gelrad
(26) Rollenlager
(27) Abtriebszahnrad für 5. Gang
(28) Sicherungsscheibe
MT-8
(29) Sicherungsmutter
(30) Unterlegscheibe
(31) Axiallager
(32) Lagerbuchse des Differentialke-
gelrads
(33) Unterlegscheibe
(34) Sicherungsscheibe
(35) Sicherungsmutter
Anzugsdrehmoment: N·m (kgf-m)
29 (3,0)
T1:
118 (12,0)
T2:
265 (27)
T3:
S3M0423A
