Subaru LEGACY 2001 Reparaturhandbuch Seite 982

Automatikgetriebe
C: AUSBAU

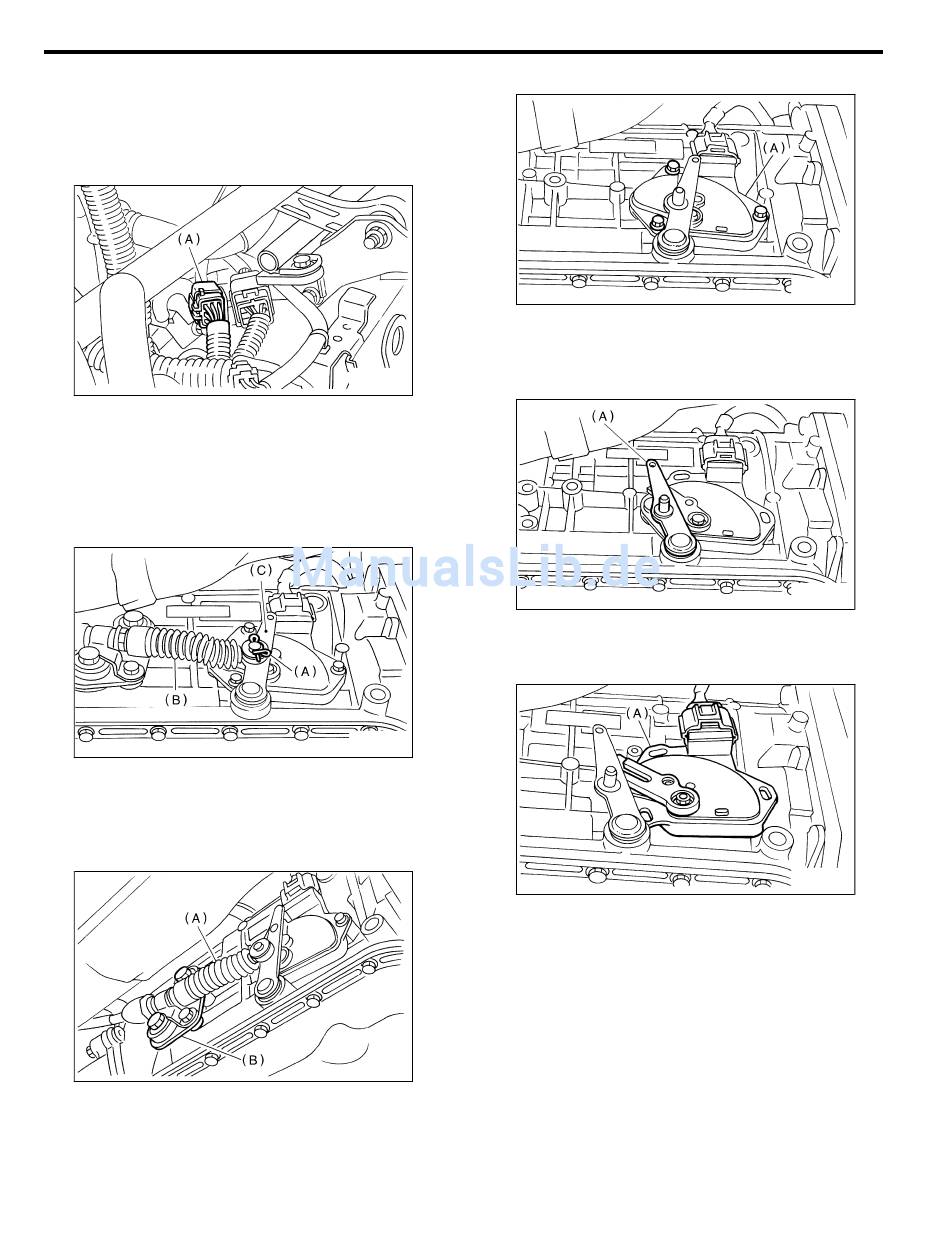

S502243A18
1) Fahrzeug auf Hebebühne stellen.
2) Wählhebel in Leerlaufstellung bringen.
3) Lufteinlaßkammer und Kanal ausbauen.
4) Steckverbinder des Sperrschalters trennen.
(A) Sperrschalter
5) Steckverbinder des Sperrschalters von der Stütze
abbauen.
6) Fahrzeug anheben.
7) Vorderes und mittleres Auspuffrohr ausbauen.
8) Splint am Bereichswählhebel entfernen.
(A) Splint
(B) Wählhebel-Seilzug
(C) Bereichswählhebel
9) Platte vom Getriebegehäuse abbauen.
(A) Wählhebel-Seilzug
(B) Platte
SPERRSCHALTER
10) Schrauben herausdrehen.
(A)
11) Bereichswählhebel in Parkstellung (links) brin-
gen.
B3M1028B
(A)
12) Sperrschalter vom Getriebe abbauen.
B3M1029C
(A)
B3M1030H
AT-30
Sperrschalter
Bereichswählhebel
Sperrschalter
B3M1031B
B3M1032B
B3M1033B
