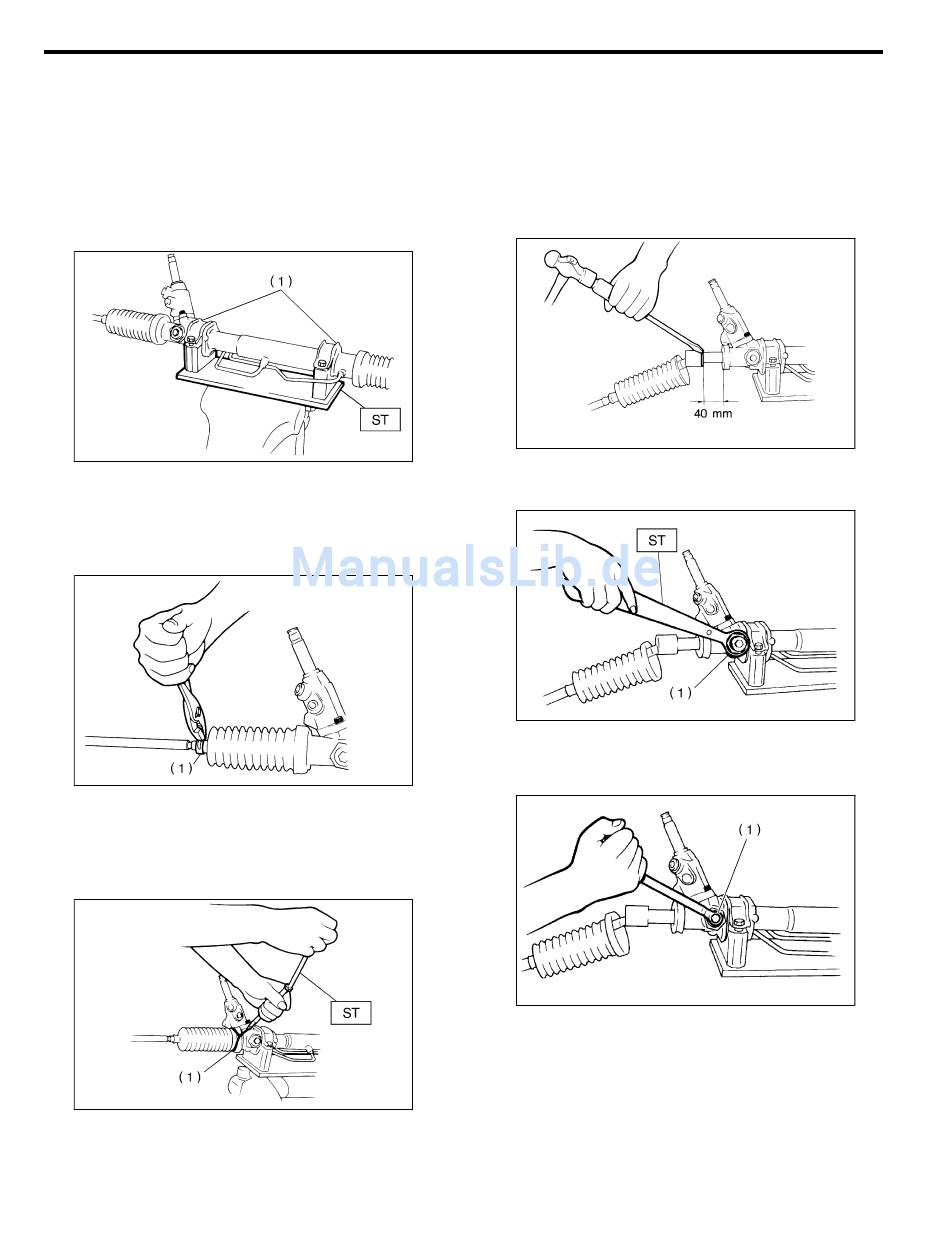

Hilfskraftunterstütztes System (Servolenkung)
C: ZERLEGEN
S601276A06
1) Das ausgebaute Lenkgetriebe mit dem ST in
einen Schraubstock einspannen.
ST 926200000 AUFSPANNWERKZEUG
VORSICHT:
Das Lenkgetriebe nur mit dem ST in den Schraub-
stock spannen (siehe Abbildung). Niemals ohne
die Spezialvorrichtung (ST) einspannen.
(1)
Anbauschelle
2) Den Spannring an der äußeren Öffnung der Man-
schette aufhebeln und in Richtung Spurstangenkopf
schieben.
(1)
Spannring
3) Mit ST den Sicherungsdraht an der Innenseite der
Manschette entfernen und die Manschette abstreifen.
ST 927590000 SCHLÜSSEL
LENKGETRIEBE [RECHTSLENKER]
S4M0388A
S4M0389A
S4M0390A
PS-48
4) Zahnstange ca. 40 mm herausziehen. Den Siche-
rungsdraht an der Sicherungsscheibe auf beiden Sei-
ten des inneren Kugelgelenks mit einem normalen
Flachklingen-Schraubendreher aufstemmen.
VORSICHT:
Vorsichtig vorgehen, damit die Oberfläche der
Zahnstange nicht zerkratzt wird, da sonst Ölver-
lust auftreten kann.
5) Mit dem ST die Sicherungsmutter lockern.
ST 926230000 SCHRAUBENSCHLÜSSEL
(1)
Sicherungsmutter
6) Einstellschraube bis zum Anschlag anziehen.
(1)
Einstellschraube
G4M0791
S4M0391A
S4M0392A
