B: EINBAU
S405164A11

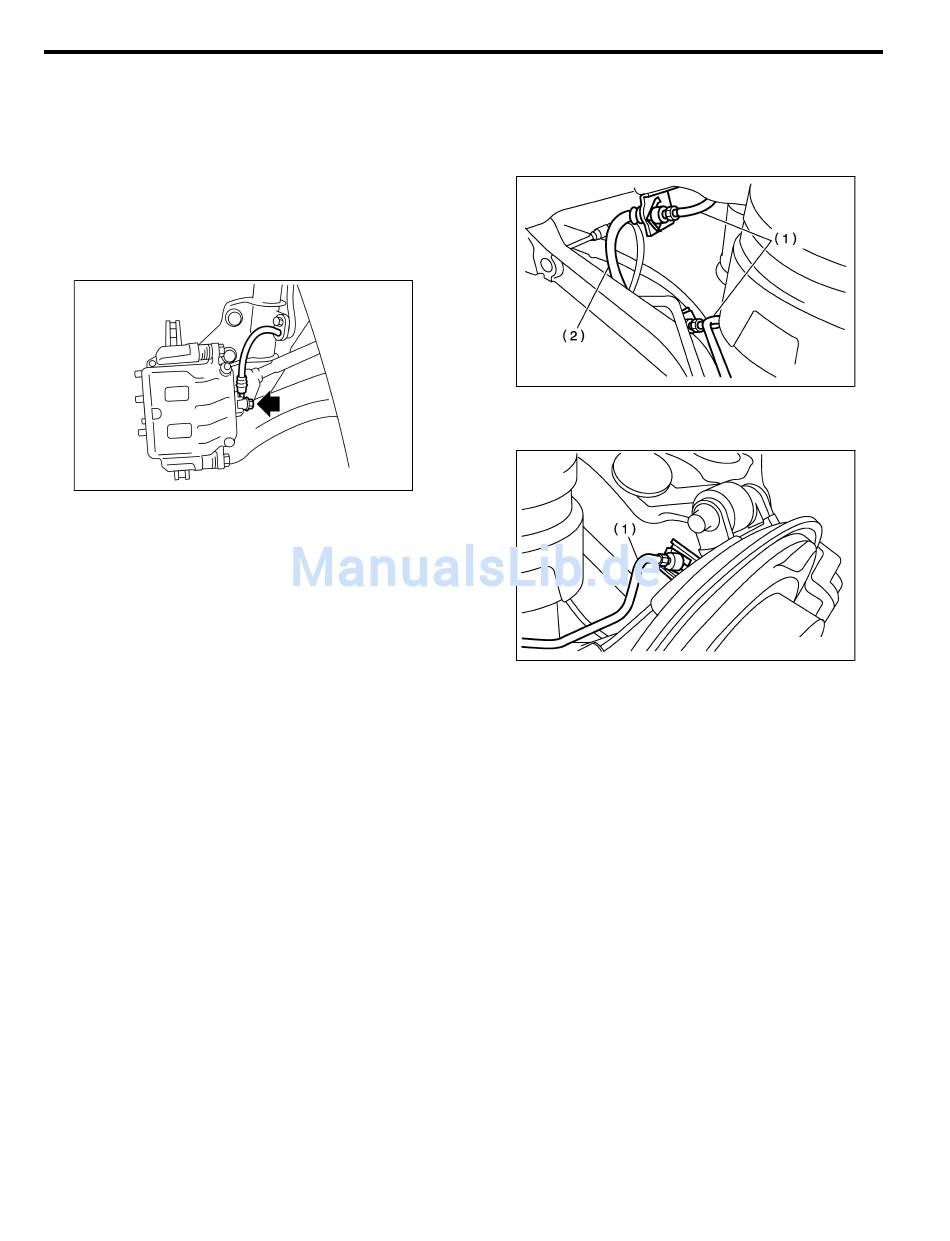

1. BREMSSCHLAUCH VORN
1) Das Ende des Bremsschlauches von der Seite
des Bremssattels her durch die Öffnung in der Halte-
rung am Federbein führen.
2) Bremsschlauch mit der Schraube am Bremssattel
befestigen.
Anzugsdrehmoment (Anschlußschraube):
18 N·m (1,8 kgf-m)
3) Den mittleren Anschluß des Bremsschlauches mit
einer Schlauchschelle an der Halterung am Feder-
bein befestigen.
4) Räder (Bremsscheibe) in Geradeausstellung dre-
hen und Bremsschlauch durch die Öffnung in der
Halterung am Schutzblech des Rades schieben.
VORSICHT:
Der Bremsschlauch darf nicht verdreht sein.
5) Bremsschlauch an die Bremsleitung anschließen
und die Überwurfmutter provisorisch festziehen.
6) Bremsschlauch mit einer Schlauchschelle an der
Halterung am Schutzblech des Rades befestigen.
7) Den Sechskant des Bremsschlauches mit einem
Gabelschlüssel festhalten und die Überwurfmutter
mit dem vorgeschriebenen Drehmoment festziehen.
Anzugsdrehmoment (Überwurfmutter):
15 N·m (1,5 kgf-m)
8) Bremssystem entlüften.
2. BREMSSCHLAUCH HINTEN
1) Bremsschlauch durch die Halterung schieben, an
die Bremsleitung anschließen und die Überwurfmut-
ter leicht anziehen.
2) Schlauchschelle nach oben gerichtet einsetzen,
um den Schlauch zu fixieren.
BREMSSCHLÄUCHE
3) Den Sechskant des Bremsschlauches mit einem
Gabelschlüssel festhalten und die Überwurfmutter
mit dem vorgeschriebenen Drehmoment festziehen.
S405164A1101
Anzugsdrehmoment (Überwurfmutter):
B4M1844
4) Bremssystem entlüften.
S405164A1102
BR-67
15 N·m (1,5 kgf-m)
(1)
Bremsleitung
(2)
Bremsschläuche
(1)
Bremsleitung
Bremse
B4M1775B
B4M1781B
