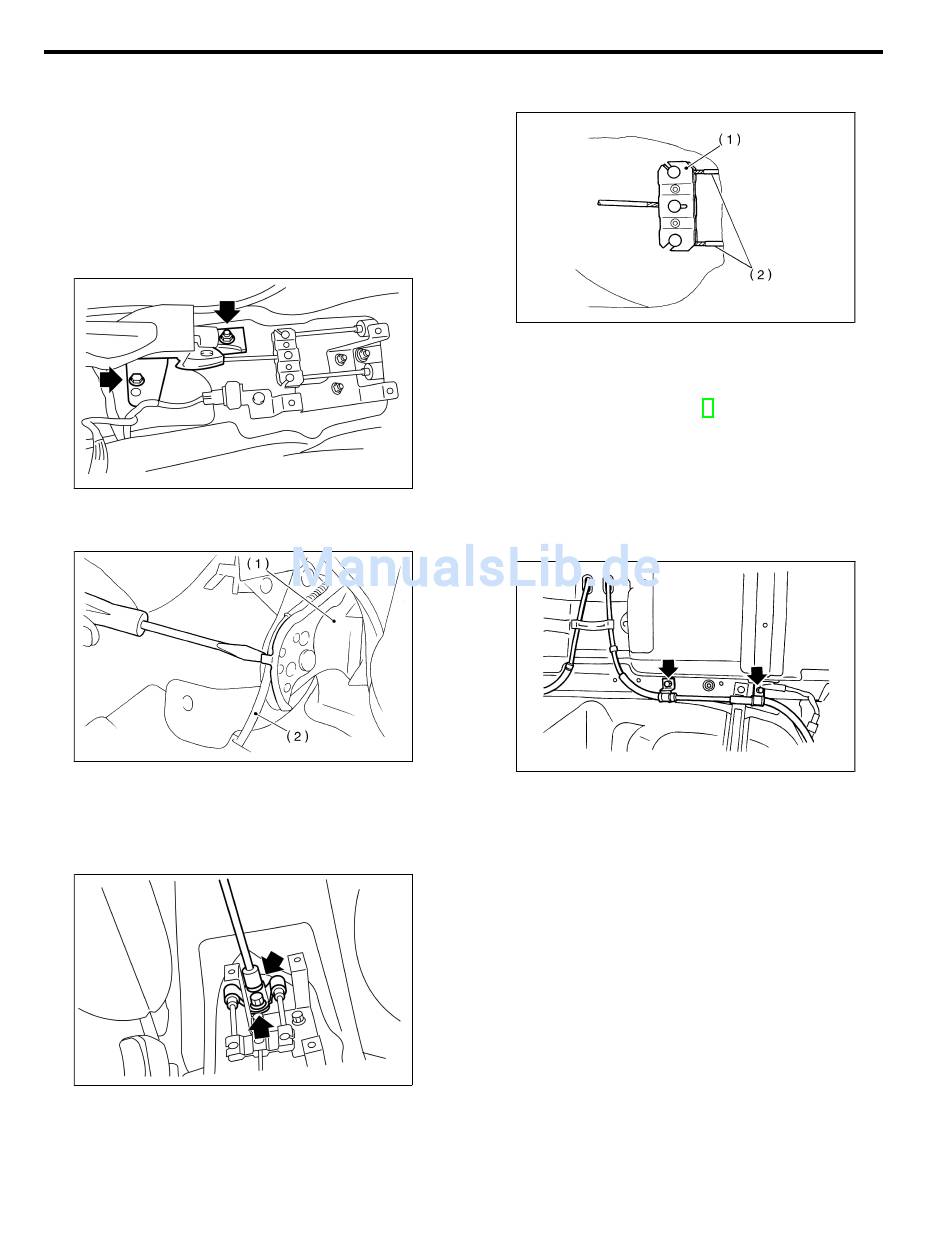

3. Feststellbremsseilzug
A: AUSBAU
S404170A18
1) Fahrzeug anheben.
2) Hinterräder abnehmen.
3) Hinteres Sitzpolster ausbauen.
4) Konsole vom vorderen Bodenblech abbauen.
5) Die Einstellmutter des Feststellbremsseilzugs und
die Konsolenhalterung lösen.
6) Feststellbremshebel ausbauen.
7) Die Halteklammern am Feststellbremshebel auf-
biegen und den Seilzug aushängen.
(1)
Feststellbremshebel
(2)
Kabel
8) Teppichboden zurückschlagen und die Schellen
lösen.
9) Die Abdeckung des Ausgleichsbogens entfernen.
FESTSTELLBREMSSEILZUG
10) Das innere Ende des Seilzugs aus dem Aus-
S404170
gleichsbogen aushängen.
11) Feststellbremsseilzug aus der Hinterradbremse
herausziehen. <Siehe PB-9 AUSBAU, Feststell-
bremse (Scheibenbremse hinten).>
12) Die Schelle aus der Hinterradbremse herauszie-
hen.
B4M1777
13) Schraube und Schelle am Längslenker aus-
bauen.
14) Schraube und Schelle vom hinteren Bodenblech
lösen.
S4M0471A
15) Gummitülle am hinteren Bodenblech abziehen.
16) Feststellbremsseilzug kräftig nach hinten aus
der Feststellbremse herausziehen.
17) Feststellbremsseilzug aus der Seilzugführung
am hinteren Längslenker lösen.
B4M1778
PB-7
(1)
Ausgleichsbogen
(2)
Kopfstück des Seils
Feststellbremse
S4M0473A
B2M3185
