Vorderradaufhängung
B: EINBAU
S202115A11
1) Die Federbeinbefestigung an der Oberseite des
Federbeins an der Karosserie anbringen und mit den
Muttern befestigen.
Anzugsdrehmoment:
20 N·m (2,0 kgf-m)
2) Markierung auf Sturzverstellschraube und Feder-
bein aufeinander ausrichten.
VORSICHT:
¼ Schraubenkopf festhalten und gleichzeitig
selbstsichernde Mutter festziehen.
¼ Nur neue selbstsichernde Muttern verwenden.
Anzugsdrehmoment:
175 N·m (17,8 kgf-m)
3) Kabelstrang des ABS-Sensors am anschließen.
Anzugsdrehmoment:
33 N·m (3,4 kgf-m)
4) Befestigungsschrauben für Bremsschlauch am
Federbein eindrehen.
Anzugsdrehmoment:
33 N·m (3,4 kgf-m)
5) Räder montieren.
HINWEIS:
Radeinstellung prüfen und ggf. einstellen.

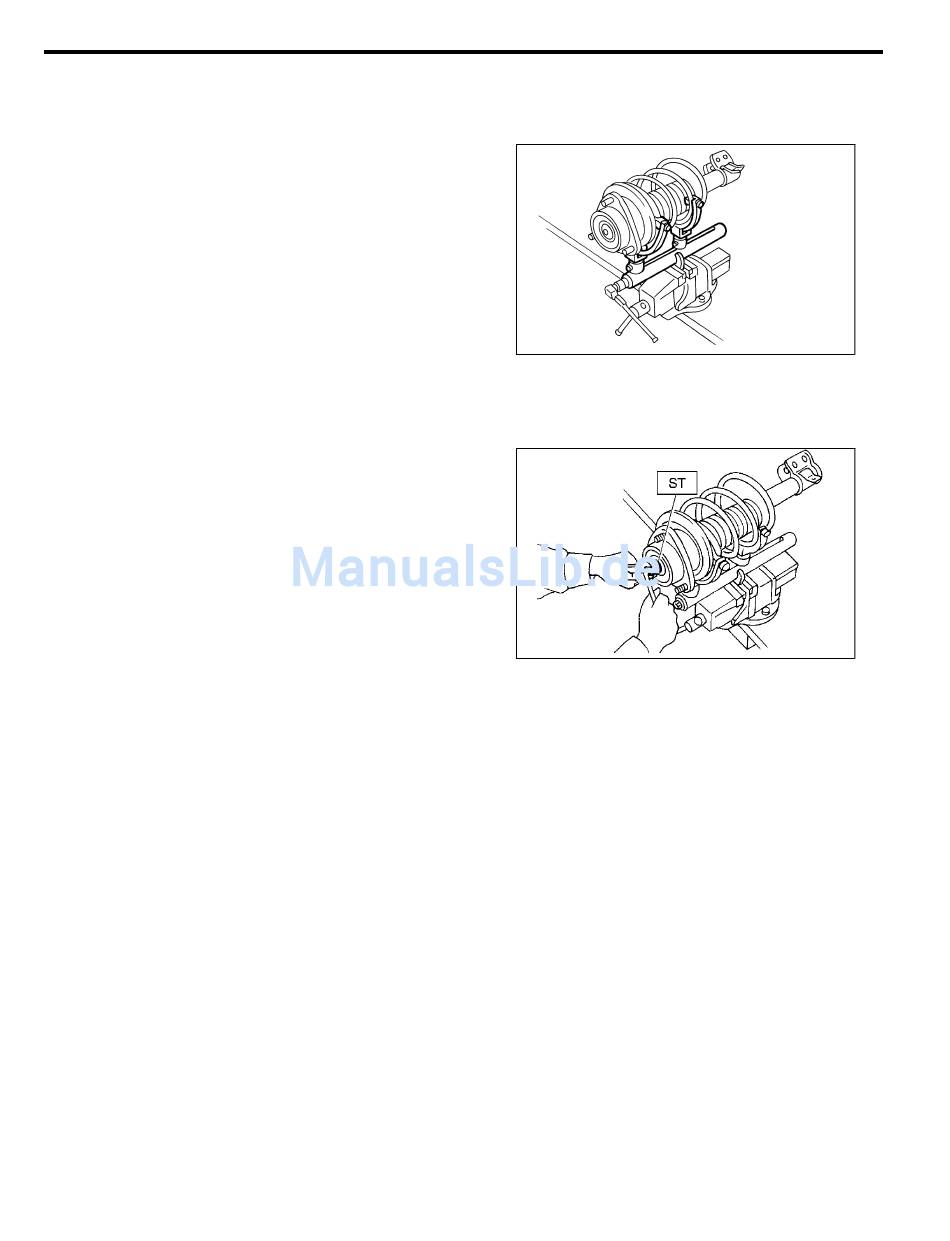

VORDERES FEDERBEIN
C: ZERLEGEN
1) Schraubenfederspanner benutzen. Schraubenfe-
der spannen.
2) Das ST zum Lockern der selbstsichernden Mutter
benutzen.
ST 927760000 STECKSCHLÜSSEL FÜR
3) Federbeinbefestigung, oberen Federsitz und
Gummiring von Stoßdämpfer (Baugruppe) abneh-
men.
4) Federspannung allmählich abbauen und Schrau-
benfeder ausbauen.
5) Faltenbalg und Anschlagpuffer abziehen.
FS-16
S202115A06
S4M0095
FEDERBEINBEFESTIGUNG
S4M0096A
