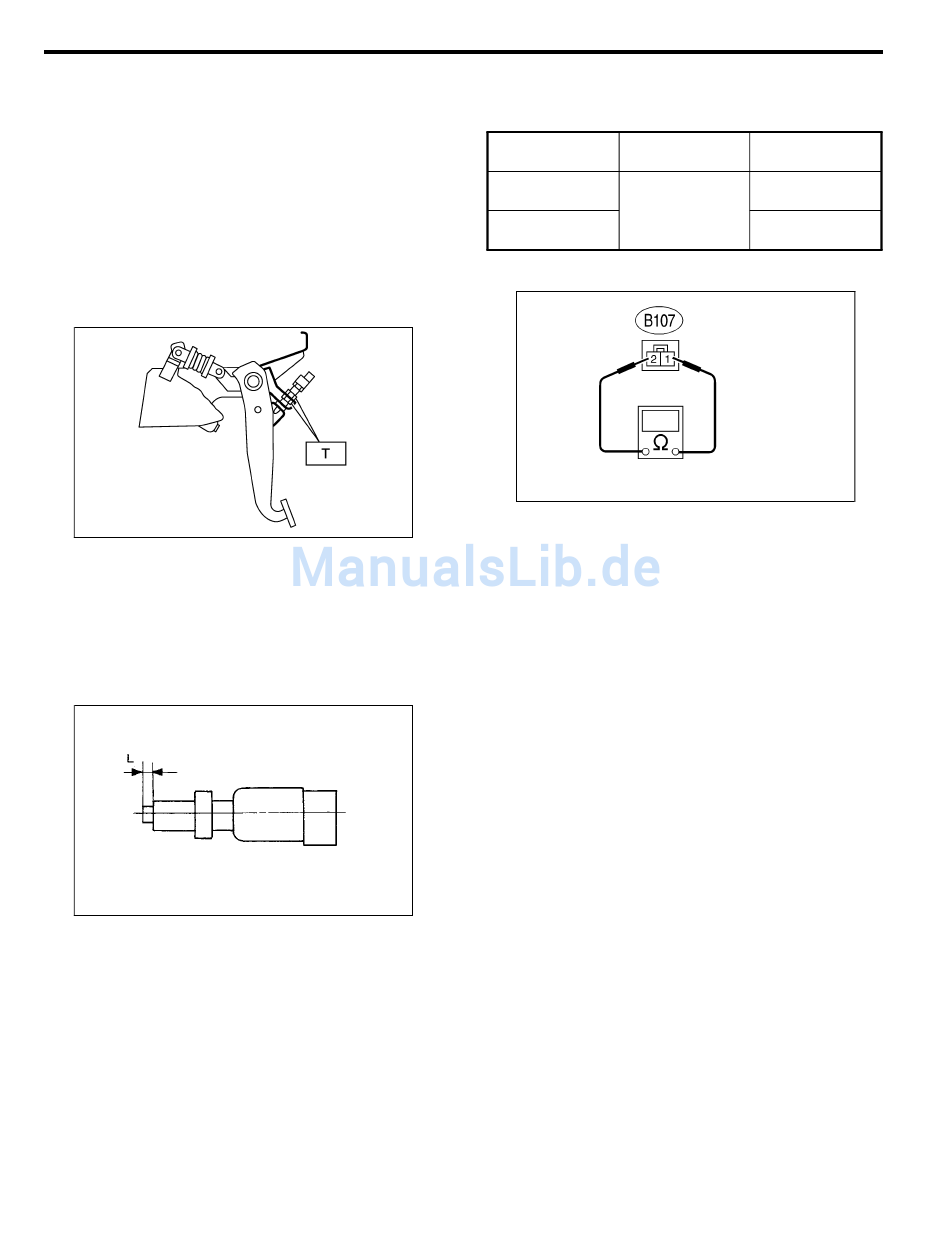

11. Kupplungsschalter
A: AUSBAU
S504258A18
1) Minuspol der Batterie abklemmen.
2) Steckverbinder vom Kupplungsschalter abziehen.
3) Kupplungsschalter ausbauen.
B: EINBAU
S504258A11
Der Einbau erfolgt in der umgekehrten Reihenfolge
des Ausbaus.
Anzugsdrehmoment:
T: 8 N·m (0,8 kgf-m)
C: INSPEKTION
S504258A10
1) Wenn der Kupplungsschalter nicht richtig funktio-
niert (oder nicht vorgeschriebene Stellung erreicht),
den Schalter durch ein Neuteil ersetzen.
Vorgeschriebene Stellung: L
+1,5
2
/
mm
0
KUPPLUNGSSCHALTER
2) Kupplungsschalter auf Durchgang prüfen. Falls
S504258
kein Durchgang wie vorgeschrieben, den Schalter
auswechseln.
Schalterstellung
nicht eingedrückt
Kupplungsschalter (mit Geschwindigkeitsregler)
B2M4120A
G4M0327
CL-31
Anschluß des
Prüfgeräts
Schalterstößel
1 — 2
Schalterstößel
eingedrückt
Kupplungssystem
Sollzustand
Durchgang
Kein Durchgang
B2M4122A
