Hilfskraftunterstütztes System (Servolenkung)

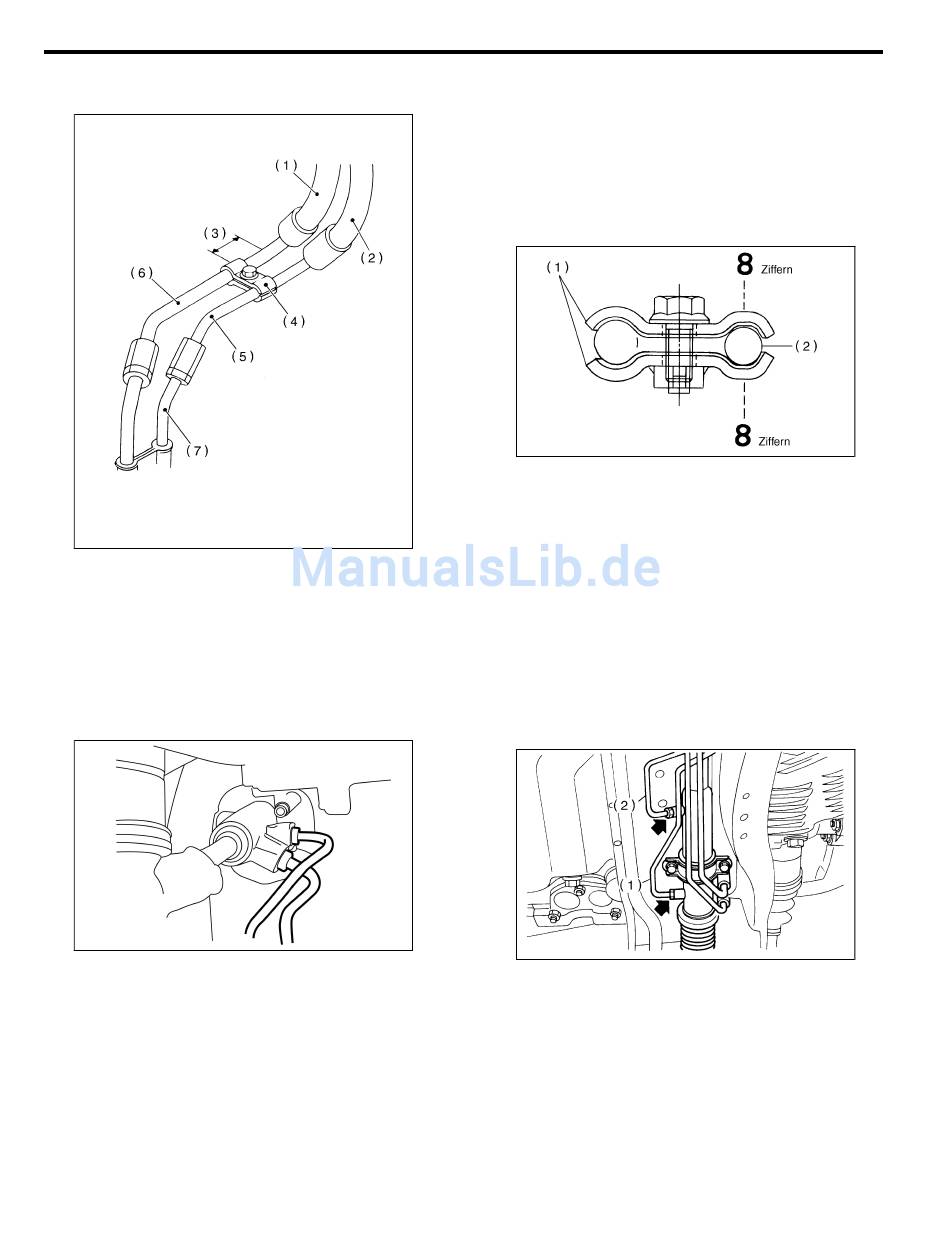

2) Rohre C und D provisorisch verbinden.
Linkslenker
(1)
Rücklaufschlauch
(2)
Druckschlauch
(3)
Ca. 30 mm
(4)
Schelle E
(5)
Rohr C
(6)
Rohr
(7)
Rohr (getriebeseitig)
Rechtslenker
ROHRLEITUNGEN
3) Schelle E provisorisch an Rohren C und D mon-
tieren und Schelle E fest anziehen.
VORSICHT:
Sicherstellen, daß sich die Ziffern "8" an jeder
Schelle diagonal gegenüberliegen, wie in der
Abbildung gezeigt.
Anzugsdrehmoment:
7,4 N·m (0,75 kgf-m)
(1)
(2)
4) Gelenkmutter anziehen.
S4M0438A
Anzugsdrehmoment:
15 N·m (1,5 kgf-m)
5) Rohr A und B verbinden.
Rohre A und B am Lenkgetriebe anschrauben. Zuerst
das obere Rohr B, dann das untere Rohr A anschlie-
ßen.
Linkslenker
Anzugsdrehmoment:
13 N·m (1,3 kgf-m)
B4M1657
(1)
(2)
PS-72
Schelle E
Rohr C
Rohr A
Rohr B
B4M0667C
S4M0381A
