Motor (Störungsbeseitigung)

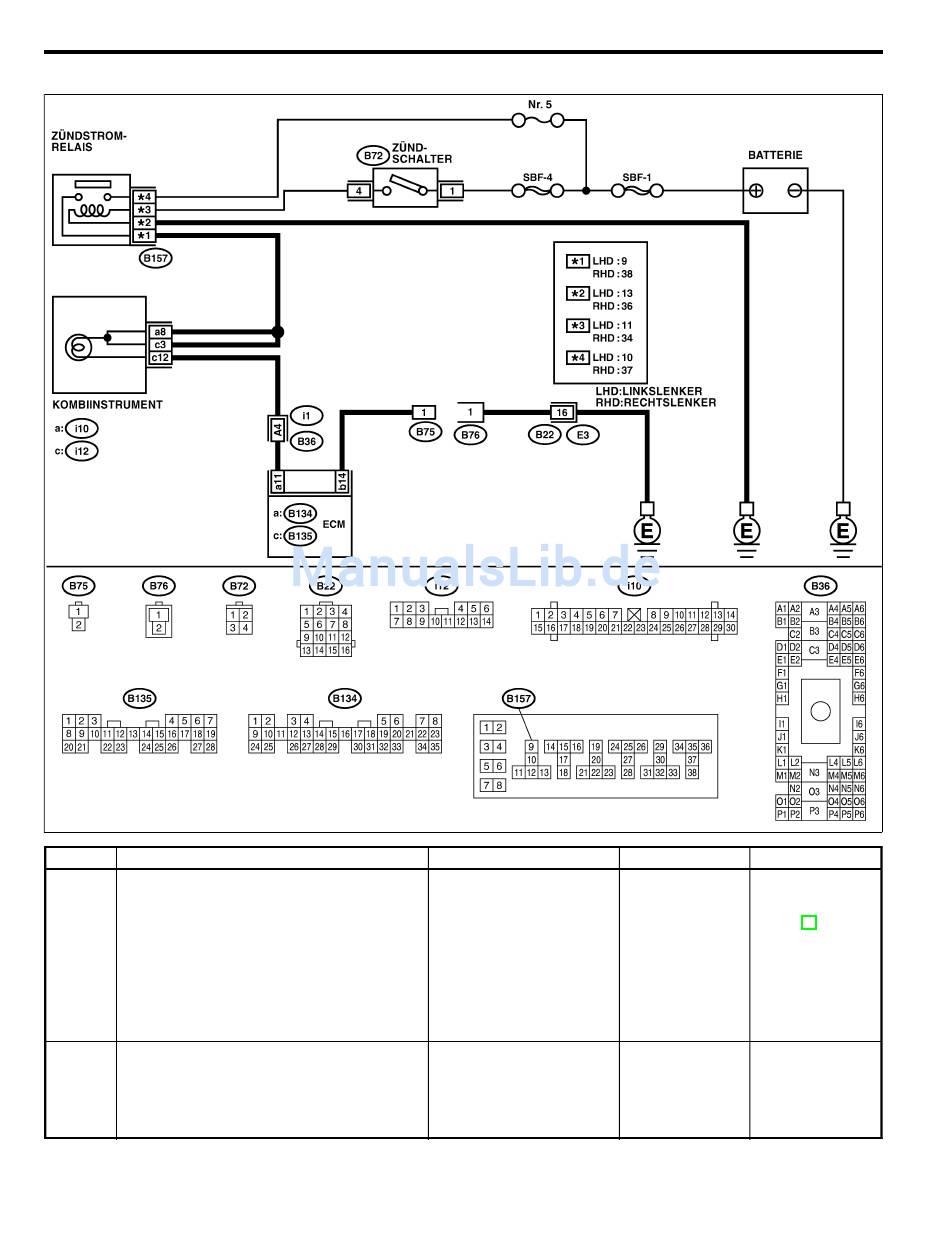

¼ VERDRAHTUNGSDIAGRAMME:
Nr.
1
ZUSTAND DES STÖRUNGSANZEIGE-
LEUCHTE (MIL) "CHECK ENGINE" PRÜFEN.
1) Zündung AUSSCHALTEN.
2) Steckverbinder für Test-Modus anschließen.
3) Zündung EINSCHALTEN.
2
VOM ECM ANGEGEBENES AUSGANGSSI-
GNAL PRÜFEN.
Spannung zwischen Steckverbinder für Test-Mo-
dus und Karosserie-Masse messen.
Steckverbinder und Klemmen-Nr.
(B75) Nr. 1 (+) — Karosserie-Masse (−):
MOTORSTÖRUNGSANZEIGELEUCHTE (MIL)
Schritt
EN(H4w/oOBD)-40
Prüfen
Brennt die Störungsanzeige-
leuchte?
Beträgt die Spannung maxi-
mal 1 V?
Ja
Nein
Weiter bei Schritt
MIL-Stromkreis
2.
instandsetzen.
<Siehe EN(H4w/
oOBD)-34 STÖ-
RUNGSANZEIGE-
LEUCHTE
"CHECK ENGINE"
(MIL) LEUCHTET
NICHT AUF, Motor-
störungsanzeige-
leuchte (MIL).>
Weiter bei Schritt
Weiter bei Schritt
3.
5.
B2M4184
