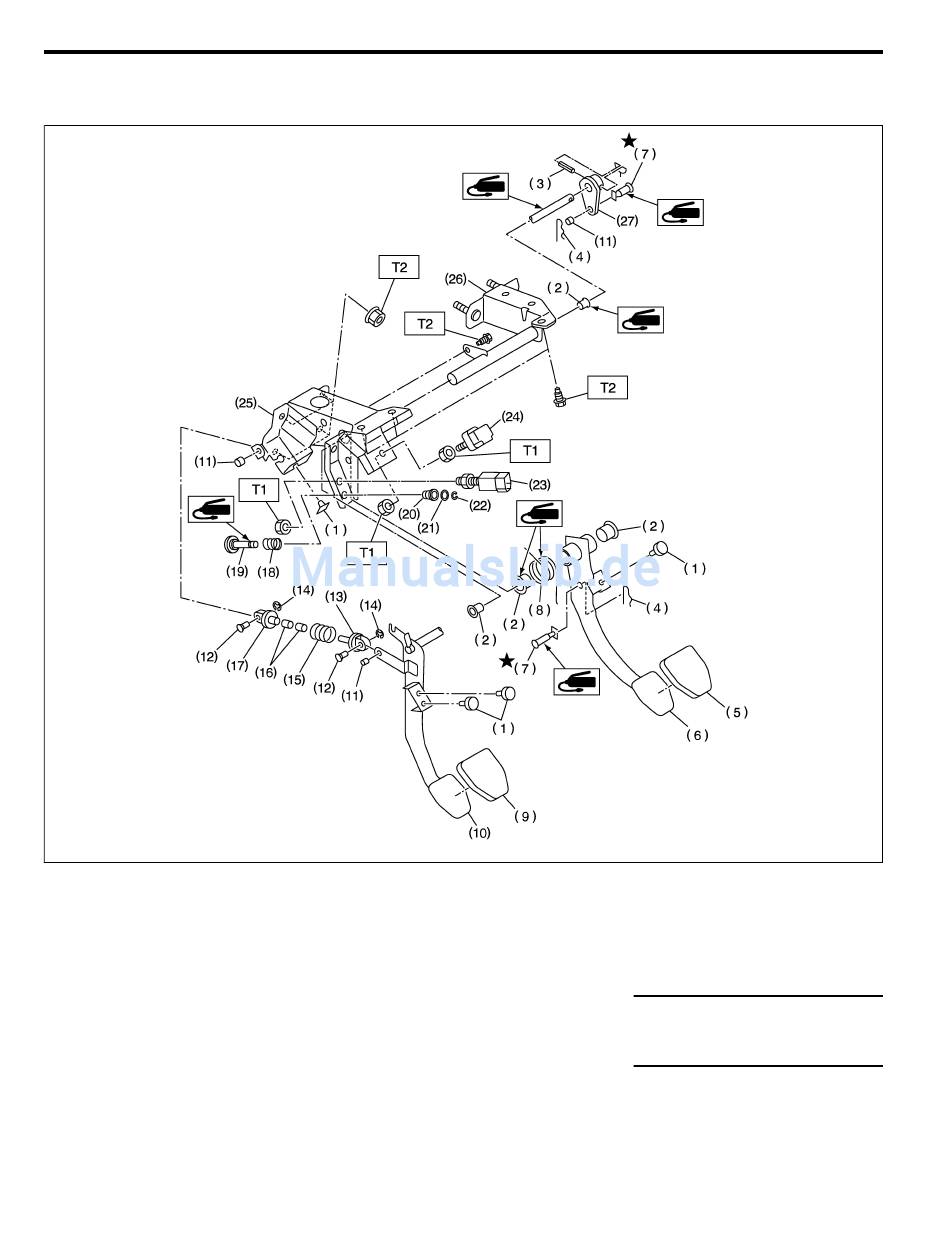

9. BREMSPEDAL FÜR MT-MODELL
¼ Linkslenker
(1) Anschlag
(2) Hülse
(3) Federstift
(4) Sicherungssplint
(5) Bremspedalgummi
(6) Bremspedal
(7) Gabelkopfbolzen
(8) Bremspedalrückstellfeder
(9) Kupplungspedalgummi
(10) Kupplungspedal
(11) Hülse C
(12) Stift der Halteöse
ALLGEMEINES
S405001A0508
(13) Stange A
(14) Klammer
(15) Feder
(16) Buchse
(17) Stange B
(18) Feder S
(19) Stange S
(20) Hülse S
(21) O-Ring
(22) Klammer
(23) Kupplungsschalter (Mit
Geschwindigkeitsregler)
BR-17
(24) Bremslichtschalter
(25) Pedalkonsole
(26) Konsole des Kupplungs-Ge-
berzylinders
(27) Hebel
Anzugsdrehmoment: N·m (kgf-m)
8 (0,8)
T1:
18 (1,8)
T2:
Bremse
B4M2467A
