D: ZUSAMMENBAU
VORSICHT:
Nur vorgeschriebenes Fett benutzen.
BJ-Seite:
MOLYLEX Nr. 2 (Teil-Nr. 723223010)
DOJ-Seite:
VU-3A702 (Gelb) (Teil-Nr. 23223GA050)
1) Die BJ-Manschette einbauen und mit 60 bis 70 g
des vorgeschriebenen Fetts füllen.
2) Die DOJ-Manschette in die Mitte der Welle schie-
ben.
VORSICHT:
Keilnutenprofil der Welle durch Umwickeln mit
Klebeband vor Kratzern schützen.

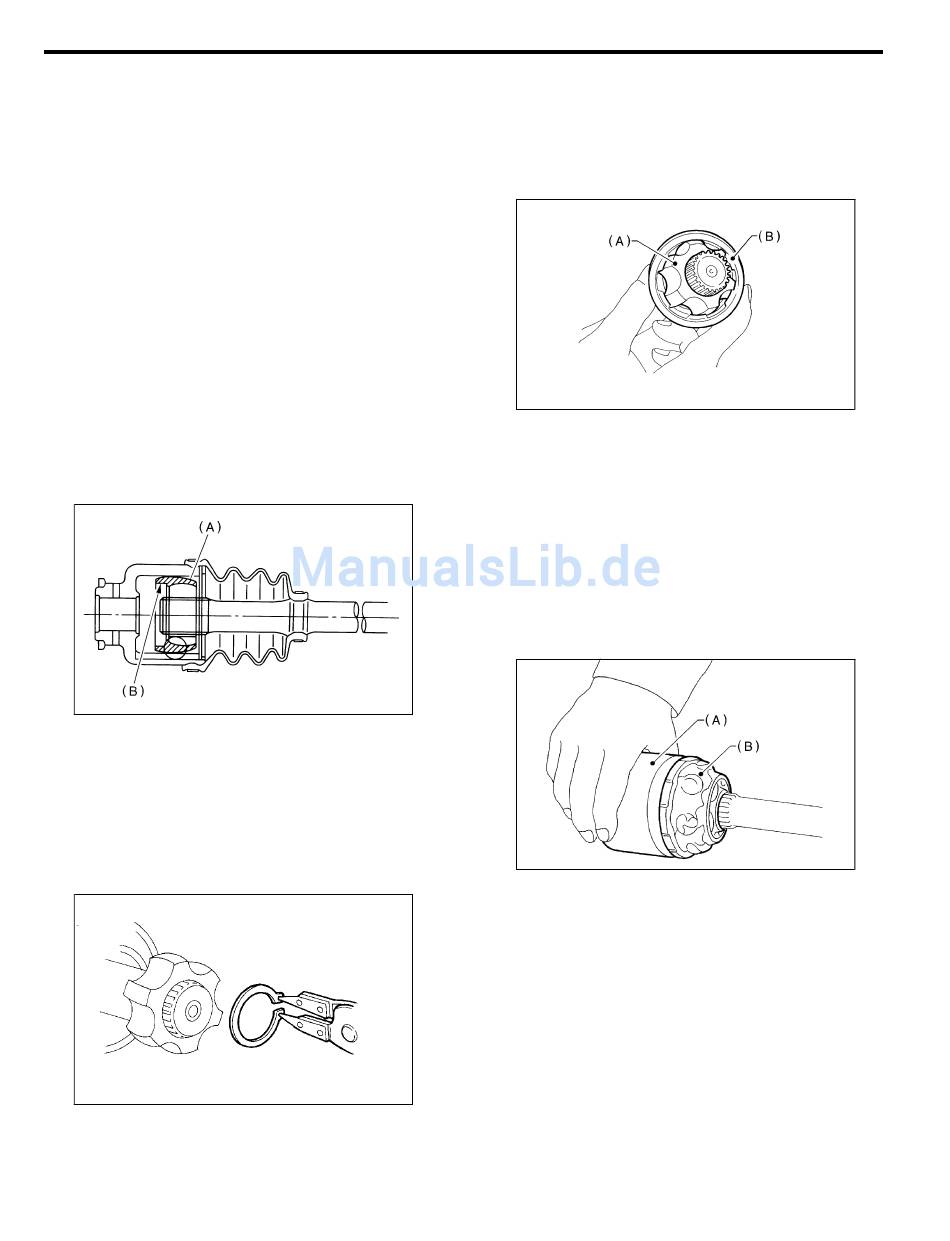

3) Käfig des DOJs auf die Welle schieben.
HINWEIS:
Käfig mit Ausschnitt zum Wellenende hin einsetzen,
da der Käfig nur in einer bestimmten Richtung einge-
baut werden darf.
(A)
Käfig
(B)
Ausschnitt
4) Innenring des DOJs auf der Welle montieren und
Sprengring mit Zange montieren.
HINWEIS:
Darauf achten, daß der Sicherungsring richtig in der
Nut sitzt.
HINTERACHSANTRIEBSWELLE
S301156A02
S4M0376B
G4M0285
DS-37
5) Den Käfig von der Welle über den Innenring
schieben.
HINWEIS:
Dazu den Käfig so drehen, daß seine Stege über den
Laufbahnen der Kugeln liegen, dann den Käfig in
seine Normalposition zurückdrehen.
(A)
Innenring
(B)
Käfig
6) 80 bis 90 g vorgeschriebenes Fett in den Außen-
ring des DOJs geben.
7) Vorgeschriebenes Fett in die Vertiefungen des
Käfigs füllen.
8) Die sechs Kugeln in das Fett in die Vertiefungen
des Käfigs drücken.
9) Außenring in Einbaulage halten und über die
bereits eingebauten Teile des Gelenks (Welle,
Innenring, Kugeln und Käfig) schieben.
(A)
Außenlaufring
(B)
Fett
Antriebswellensystem
B4M0228E
B4M0227E
