Kupplungssystem

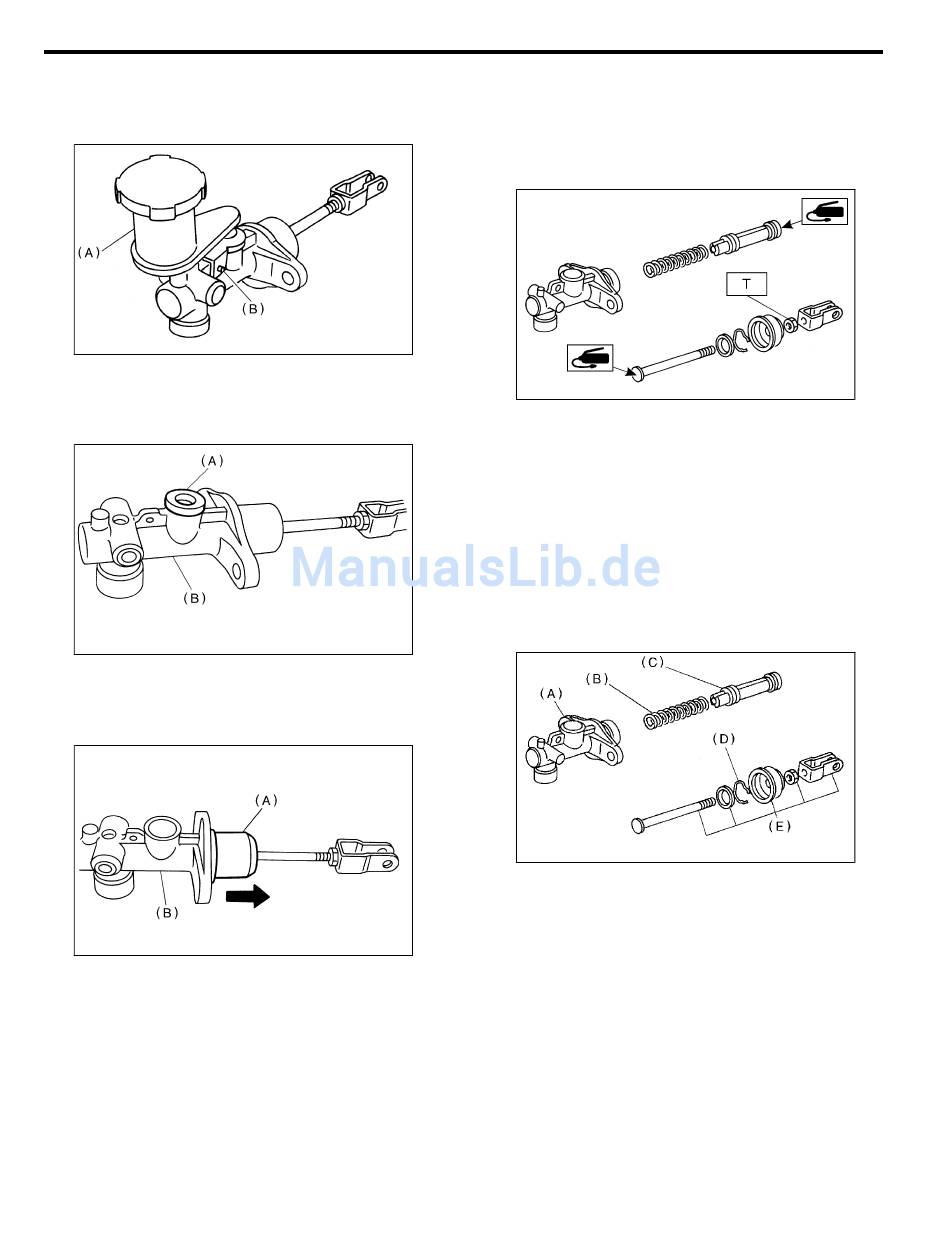

C: ZERLEGEN
S504168A06
1) Den Spannstift und den Ausgleichbehälter entfer-
nen.
(A)
Ausgleichbehälter
(B)
Spannstift
2) Wellendichtring ausbauen.
(A)
Wellendichtring
(B)
Geberzylinder
3) Die Zylindermanschette nach hinten bewegen.
(A)
Faltenbalg des Zylinders
(B)
Geberzylinder
4) Den Sprengring entfernen.
VORSICHT:
Beim Entfernen des Sprengrings mit äußerster
Vorsicht
vorgehen,
Scheibe, der Kolben und die Rückstellfeder nicht
herausspringen.
GEBERZYLINDER
S2M0915A
S2M0916B
S2M0917B
damit
die
Druckstange,
D: ZUSAMMENBAU
1) Vor dem Einbau Fett auf die Kontaktflächen von
Druckstange und Kolben auftragen.
Schmierfett:
SILIKONFETT G40M (Teile-Nr. 004404003)
2) Der Zusammenbau des Geberzylinders erfolgt in
der sinngemäß umgekehrten Reihenfolge der Zerle-
gung.
Anzugsdrehmoment:
T: 10 N·m (1,0 kgf-m)
E: INSPEKTION
Falls
Beschädigung,
Aufquellung, Rost oder ein anderer Fehler an
Zylinder, Kolben, Druckstange, Flüssigkeitsbehälter,
Rückholfeder und Dichtung festgestellt wird, das
defekte Teil auswechseln.
(A)
Geberzylindergehäuse
(B)
Rückstellfeder
(C)
Kolben
(D)
Sprengring
(E)
Druckstange
CL-20
S504168A02
S2M0918D
S504168A10
Verformung,
Verschleiß,
S2M0918A
