C: INSPEKTION
S601273A10
Die zerlegten Teile mit einem Tuch reinigen und auf Verschleiß, Beschädigung oder andere Defekte überprüfen.
Defekte Teile instandsetzen oder austauschen.
¼ Spiel
¼ Schwingmoment
Giermoment
Locker
Sollwert für Spiel des Kreuzgelenks: 0 mm
Höchstwert für Schwenkmoment des Kreuzgelenks: 0,3 N·m (0,03 kgf-m)

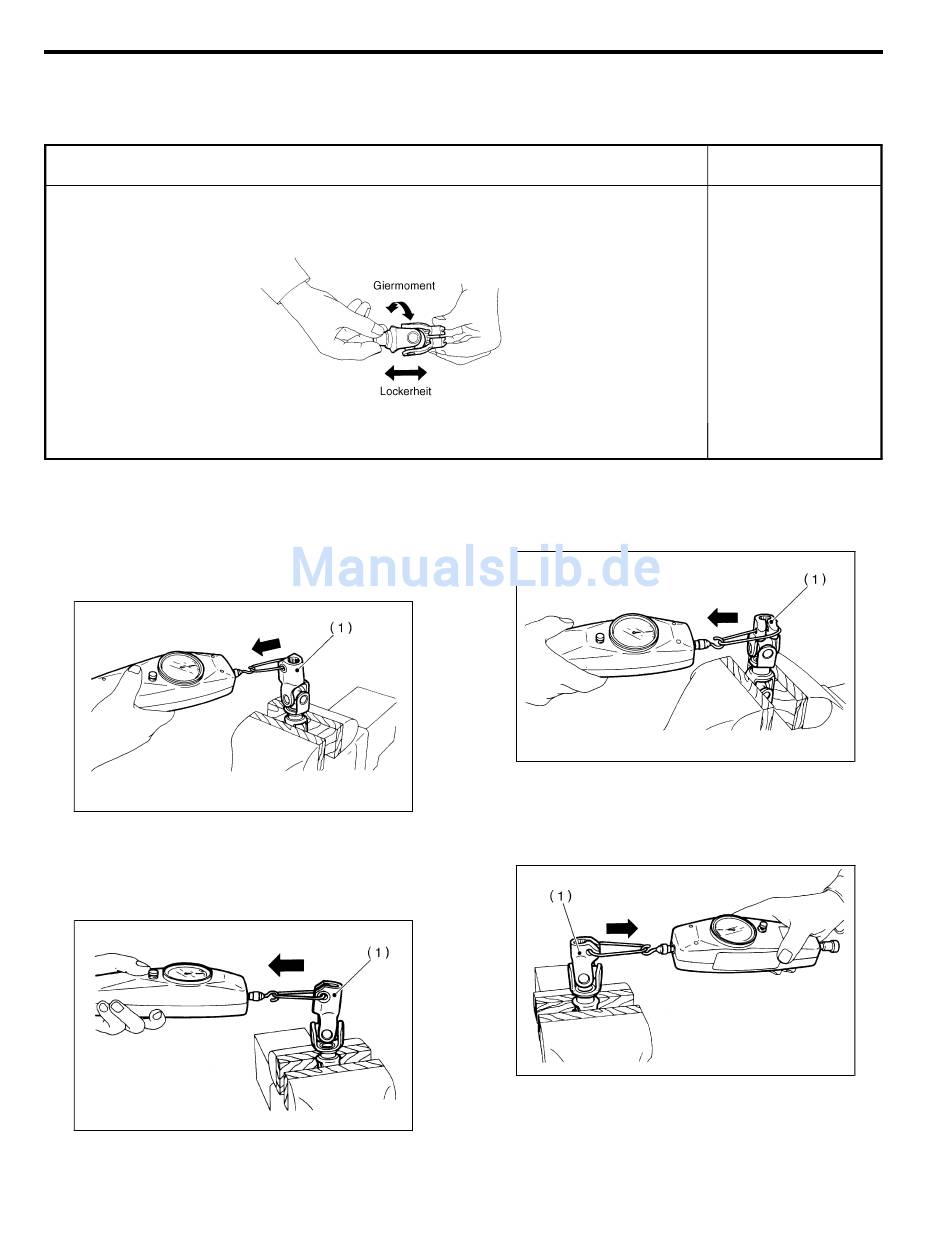

Drehmoment am Kreuzgelenk messen (Beugen).
Siehe Abbildungen.
Grenzwert:
Höchstwert der Kraft: 5,49 N (0,56 kgf) oder
weniger
(1)
Langer Mitnehmer
Grenzwert:
Höchstwert der Kraft: 5,49 N (0,56 kgf) oder
weniger
(1)
Langer Mitnehmer
KREUZGELENK
Inspektion
Grenzwert:
(1)
S4M0443A
Grenzwert:
(1)
S4M0444A
PS-25
Hilfskraftunterstütztes System (Servolenkung)
G4M0089
Höchstwert der Kraft: 8,43 N (0,86 kgf) oder
weniger
Kurzer Mitnehmer
Höchstwert der Kraft: 8,43 N (0,86 kgf) oder
weniger
Kurzer Mitnehmer
Maßnahme
Kreuzgelenk ersetzen,
wenn nicht einwandfrei.
S4M0445A
S4M0446A
