B: BAUTEILE
S501001A05

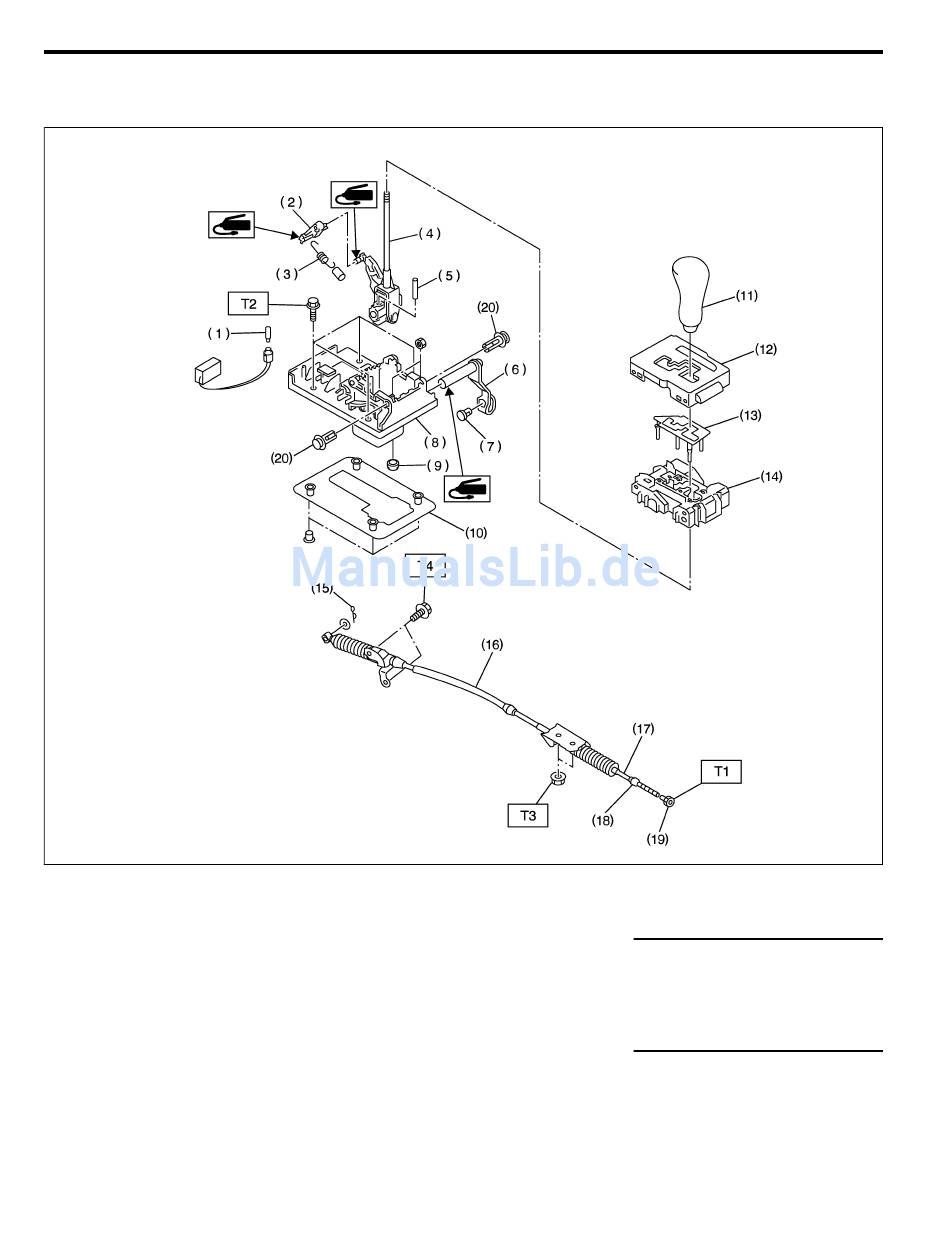

1. AT-WÄHLHEBEL
(1) Glühlampe der Kontrolleuchte
(2) Rastfinger
(3) Rastfeder
(4) Wählhebel-Oberteil
(5) Stift
(6) Wählhebel-Unterteil
(7) Stift
(8) Schaltgehäuse-Trägerplatte
(9) Tülle
ALLGEMEINES
S501001A0501
(10) Dichtung
(11) Griff
(12) Positionsanzeige-Abdeckung
(13) Unterlage
(14) Führungsplatte
(15) Federstift
(16) Seilzughülle
(17) Seilzugseele
(18) Mutter B
CS-3
Steuerungssysteme
(19) Mutter A
(20) Klammer
Anzugsdrehmoment: N·m (kgf-m)
T1:
7,5 (0,76)
T2:
13 (1,3)
T3:
18 (1,8)
T4:
33 (3,4)
B3M2176A
