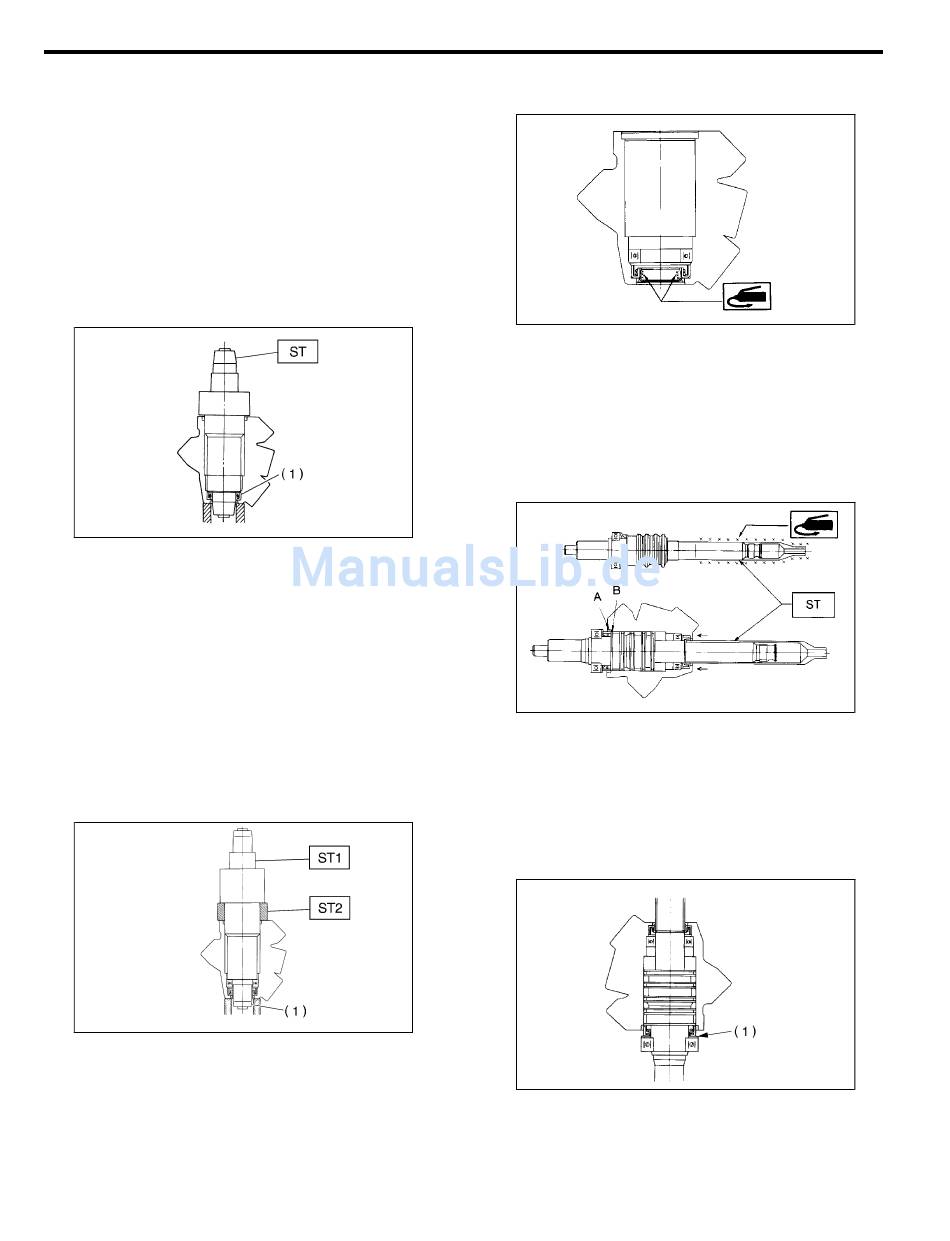

6) Mit ST und einer Presse den Wellendichtring in
das Ventilgehäuse einbauen.
(1) Beim Einbau ist die Montagerichtung des Wel-
lendichtrings in der Abbildung gezeigt.
(2) Berührungsfläche von Einbauwerkzeug und
Wellendichtring einfetten, damit der Wellen-
dichtring nicht durch Kratzer beschädigt wird.
(3) Zur
Montageerleichterung
dichtring auf das Einbauwerkzeug setzen und im
Ventilgehäuse ausrichten, ehe er eingetrieben
wird.
ST 34099FA000 EINBAU- UND AUSBAUWERK-
ZEUG
(1)
Wellendichtring
7) ST2 auf das ST1 schieben und das Kugellager
einpressen.
HINWEIS:
¼ Zur Montageerleichterung das Kugellager auf das
Einbauwerkzeug schieben und vor dem Einpressen
in das Ventilgehäuse einsetzen.
¼ Zum Montieren der Teile Seite "B" des Ausbau-
werkzeugs verwenden.
ST1 34099FA000 EINBAU- UND AUSBAU-
WERKZEUG
ST2 34099FA050 ABSTANDSTÜCK
(1)
Seite B
WELLENDICHTRING AM VENTILGEHÄUSE
den
Wellen-
H4M1251B
S4M0414A
Hilfskraftunterstütztes System (Servolenkung)
8) Wellendichtring mit dem vorgeschriebenen Fett
versehen.
9) Das für die Lenkung vorgeschriebene Fett auf die
ST-Oberfläche auftragen und das ST auf das Ende
der Antriebswelle aufsetzen. Ritzel und Ventil
einschieben, bis der Teil "A" des Wellendichtrings den
Teil "B" des Ventilgehäuses berührt. Das ST ist
erforderlich, damit der Wellendichtring nicht verkratzt
wird.
ST 34099FA020 FÜHRUNGSSTÜCK
10) Ritzel und Ventil abstützen und das Ende des
Ritzels eindrücken, bis es den hartgelöteten Teil des
Ventilgehäuses berührt.
VORSICHT:
Der Distanzring darf nicht überstehen. Andern-
falls kann das Ritzel nicht richtig eingesetzt wer-
den.
(1)
Abstandstück
PS-61
G4M0840
G4M0841
S4M0415A
