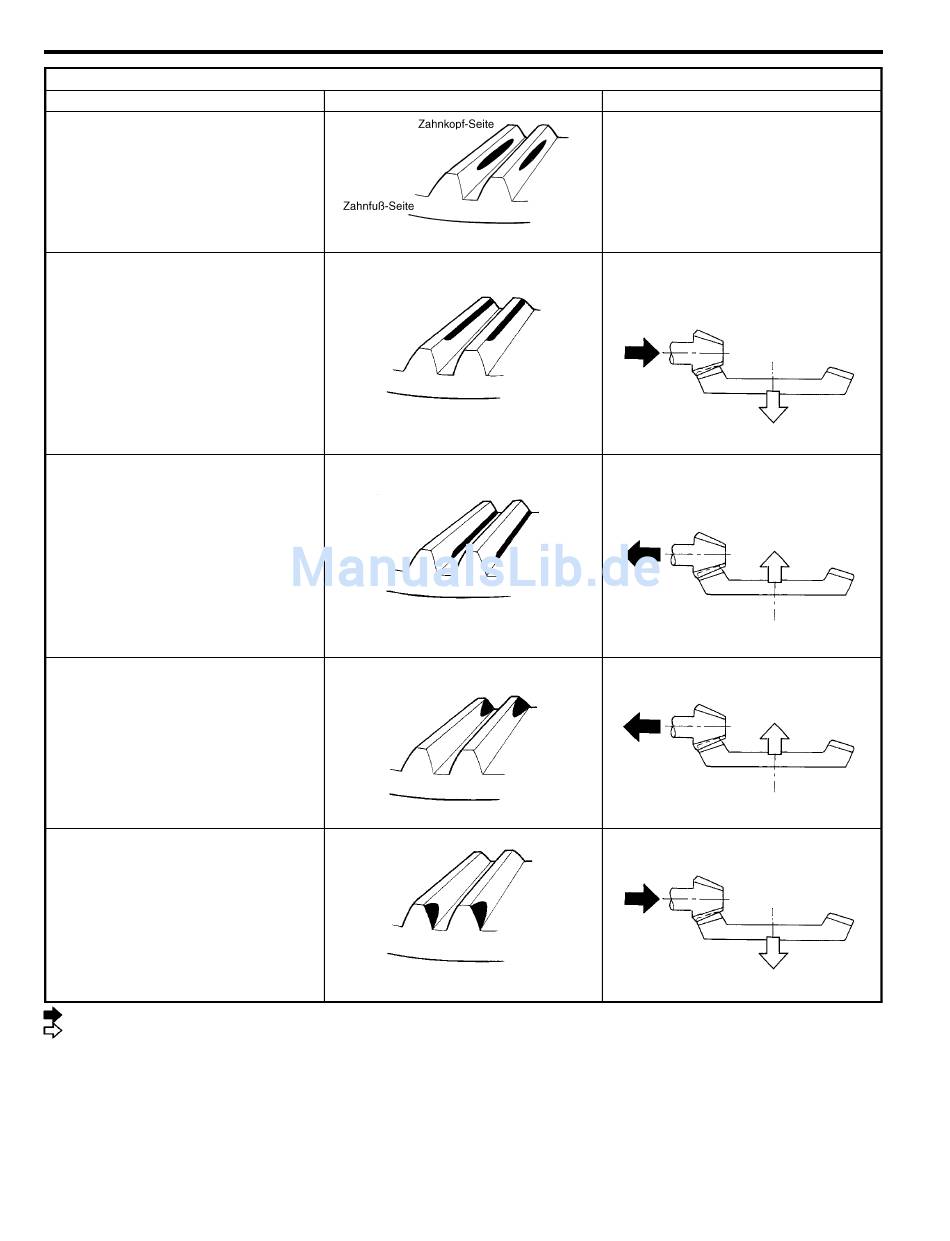

Prüfbedingungen
Gutes Tragbild
Bei Drehbewegung ohne Last Tragbild
etwas zur Zahnspitze hin verschoben.
(Unter Last verschiebt sich die Zahnflan-
kenberührungsfläche zum Zahnfuß.)
Berührungsflächen am Zahnkopf
Zahnflankenspiel ist zu groß.
Berührungsflächen an den Zahnflanken
Zahnflankenspiel zu klein.
Berührungsflächen an der Zahnspitze
Berührungsflächen zu klein.
Berührungsflächen am Zahnfuß (äußeres
Zahnende)
Berührungsflächen zu klein.
: Einstellrichtung des Antriebskegelrads
: Einstellrichtung des Tellerrads
HINTERACHSDIFFERENTIAL FÜR TYP T
TRAGBILD
Führt zu Laufgeräuschen und Absplitterun-
gen am Zahnkopf.
Führt zu Laufgeräuschen und Absplitterun-
gen am Zahngrund.
Führt zu Absplitterungen an den Zahnspit-
zen.
Führt zu Absplitterungen am Zahnfuß.
Tragbild
G3M0098A
Höhe des Antriebskegelrads durch Auswahl
einer dickeren Ausgleichscheibe justieren,
um das Antriebskegelrad näher an das Tell-
errad heranzubringen.
G3M0098B
Höhe des Ausgleichkegelrads durch Aus-
wahl eines dünneren Zwischenlagblechs
justieren, um das Kegelrad weiter vom Tell-
errad zu entfernen.
G3M0098C
Einstellen, wie bei der "Berührungsflächen
an der Zahnflanke".
G3M0098D
Einstellen, wie bei der "Berührungsflächen
am Zahnkopf".
G3M0098E
DI-37
Differentiale
Einstellung
—
G3M0098F
G3M0098G
G3M0098G
G3M0098F
