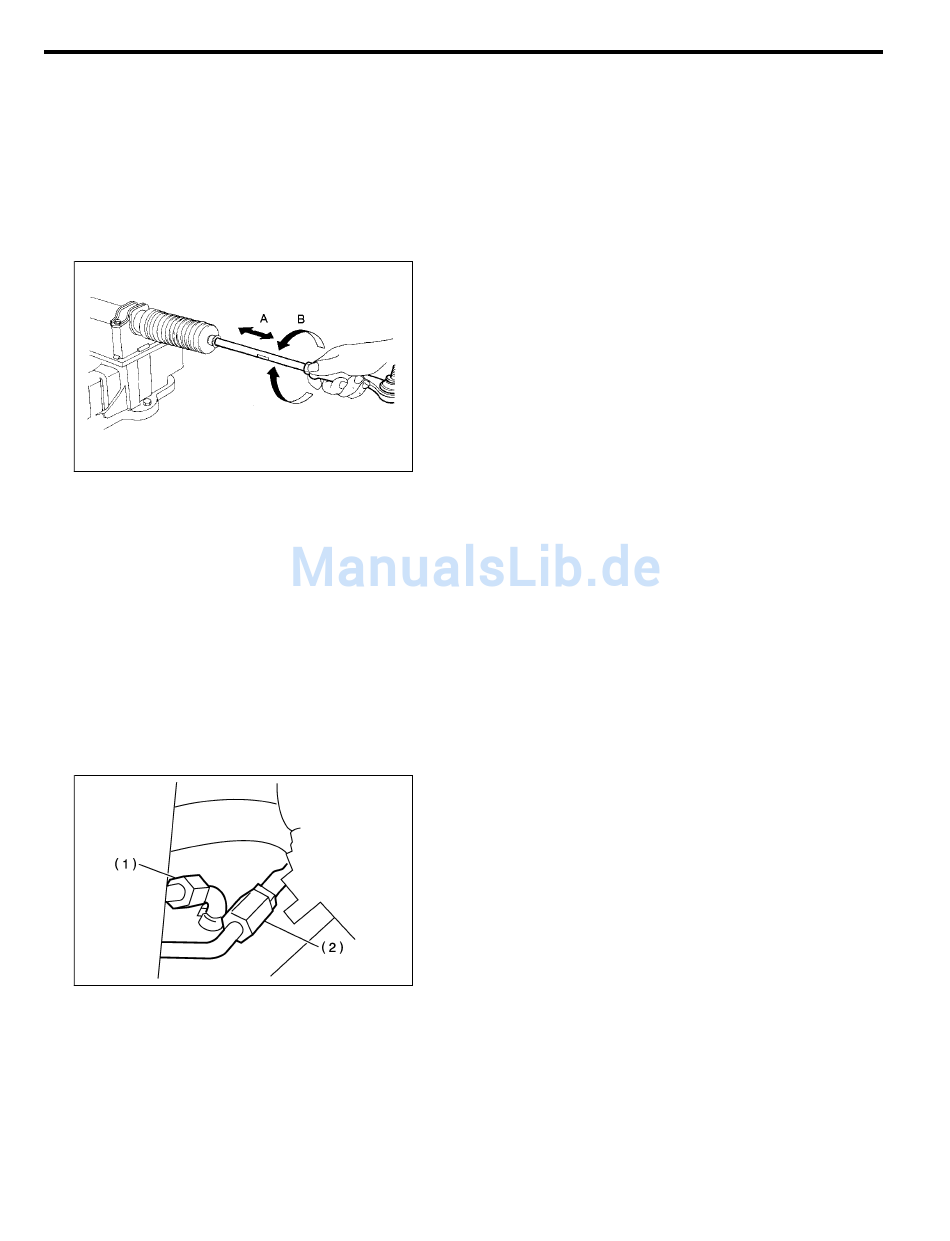

27) Lenkgetriebe folgendermaßen überprüfen:
"A" Die Spurstange von Hand zwei- bis dreimal so
schnell wie möglich jeweils bis zum Anschlag hin-
und herdrehen.
"B" Die Spurstange festhalten und das Lenkgetriebe
ein- bis zweimal so weit wie möglich hin- und herdre-
hen.
Danach überprüfen, daß die Manschette in der vor-
geschriebenen Position sitzt und über eine ausrei-
chende Menge Luft verfügt.
28) Lenkgetriebe aus dem ST herausnehmen.
ST 926200000 AUFSPANNWERKZEUG
29) Die vier Rohre am Lenkgetriebe anbauen.
(1) Rohre A und B am Lenkgetriebe anschrauben.
Zuerst das obere Rohr B, dann das untere Rohr
A anschließen.
Anzugsdrehmoment:
13 N·m (1,3 kgf-m)
(2) Rohre C und D am Lenkgetriebe anschrau-
ben.
Zuerst das untere Rohr C, dann das obere Rohr
D anschließen.
Anzugsdrehmoment:
15 N·m (1,5 kgf-m)
(1)
Rohr C
(2)
Rohr D
LENKGETRIEBE [LINKSLENKER]
G4M0127
B4M1696B
PS-39
Hilfskraftunterstütztes System (Servolenkung)
