ABS
3. ABS-Sequenzsteuerung
A: FUNKTION
S401187A16
1) Im Rahmen der ABS-Sequenzsteuerung kann die
Funktion der Hydraulikeinheit mit einem Bremsen-
prüfgerät oder einem Druckmesser geprüft werden,
nachdem das Magnetventil der Hydraulikeinheit
betrieben wurde.
2) Die ABS-Sequenzsteuerung kann mit dem Dia-
gnose-Steckverbinder oder dem Selektiv-Monitor
gestartet werden.
1. ABS-SEQUENZSTEUERUNG MIT
DIAGNOSE-STECKVERBINDER
1) Die Diagnose-Klemmen an die Klemmen Nr. 5
und
Nr.
8
des
anschließen, der sich neben der Sitzheizungseinheit
des Fahrersitzes befindet.

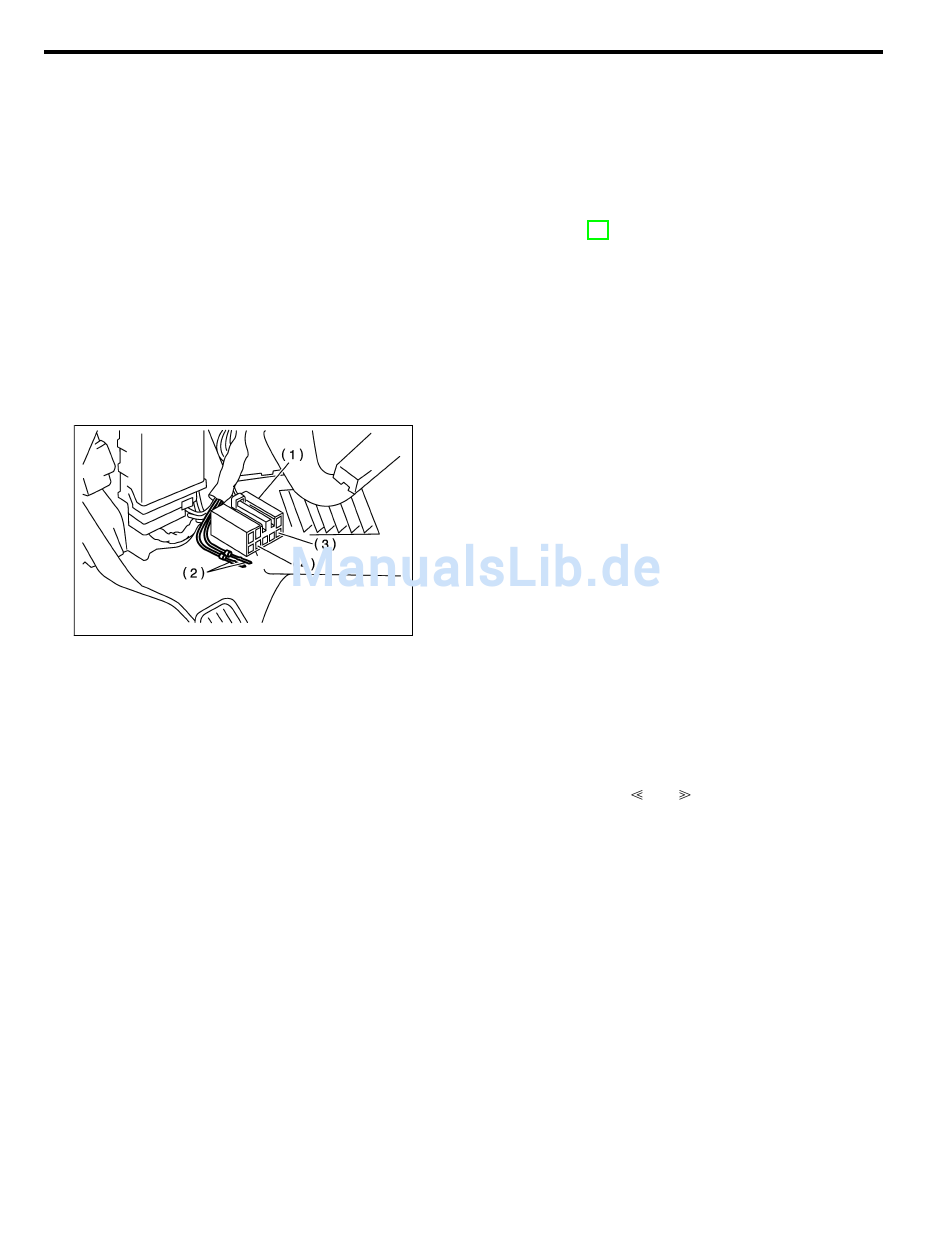

(1)
Diagnose-Steckverbinder
(2)
Diagnose-Klemme
(3)
Klemme 8
(4)
Klemme 5
2) Die Geschwindigkeit für alle Räder auf maximal
2,75 km/h einstellen.
3) Zündung AUSSCHALTEN.
4) Innerhalb von 0,5 Sekunden, nachdem die ABS-
Warnleuchte erloschen ist, unmittelbar nachdem der
Zündschalter auf ON gestellt wurde, das Bremspedal
niedertreten und halten.
VORSICHT:
Kupplungspedal nicht betätigen.
HINWEIS:
¼ Das Bremspedal darf nicht beim Einschalten der
Zündung niedergetreten werden.
¼ Der Motor muß abgestellt sein.
5) Nach Abschluß der ABS-Sequenzsteuerung den
Zündung AUSSCHALTEN.
ABS-SEQUENZSTEUERUNG
S401187
S401187A1601
Diagnose-Steckverbinders
B4M1767F
2. ABS-SEQUENZSTEUERUNG MIT
SELEKTIV-MONITOR
HINWEIS:
¼ Im Falle einer Störung kann die Sequenzsteuerung
möglicherweise nicht mehr funktionsfähig sein. In
diesem Fall die Sequenzsteuerung aktivieren. Siehe
"ABS-SEQUENZSTEUERUNG
STECKVERBINDER".
<Siehe ABS-10 ABS-SEQUENZSTEUERUNG MIT
DIAGNOSE-STECKVERBINDER, FUNKTION, ABS-
Sequenzsteuerung.>
¼ Wenn die Diagnose-Klemme am Diagnose-Steck-
verbinder angeschlossen ist, arbeitet die Sequenz-
steuerung nicht.
1) Selektiv-Monitor an den Datenleitungsverbinder
anschließen (hinter der unteren Abdeckung der
Instrumententafel auf der Fahrerseite).
2) Zündung EINSCHALTEN.
3) Den Schalter des Selektiv-Monitors auf ON stel-
len.
4) Selektiv-Monitor auf "BRAKE CONTROL (BREM-
SENREGELUNG)" schalten.
5) Wenn die Position "Function check sequence
(Funktionstestfolge)" gewählt ist, beginnt die 'ABS
sequence control (ABS-Sequenzsteuerung)'.
6) Wenn die Meldung 'Press Brake Pedal Firmly
(Bremspedal fest betätigen)' angezeigt wird, wie folgt
vorgehen:
(1) Bei Verwendung eines Bremsenprüfgerätes
das Bremspedal mit einer Bremskraft von 981 N
(100 kg) niedertreten.
(2) Bei Verwendung eines Druckmessers das
Bremspedal so niedertreten, daß die Anzeige des
Druckmessers 3.432 kPa (35 kg/cm
VORSICHT:
Kupplungspedal nicht betätigen.
7) Wenn die Meldung "Press YES (JA drücken)"
angezeigt wird die
8) Die durchzuführenden Bedienungsschritte wer-
den auf dem Selektiv-Monitor angezeigt.
ABS-10
S401187A1602
MIT
DIAGNOSE-
2
) anzeigt.
YES -Taste drücken.
