Subaru LEGACY 2001 Reparaturhandbuch Seite 1621

18. Rückrollbremse
A: AUSBAU
S405661A18

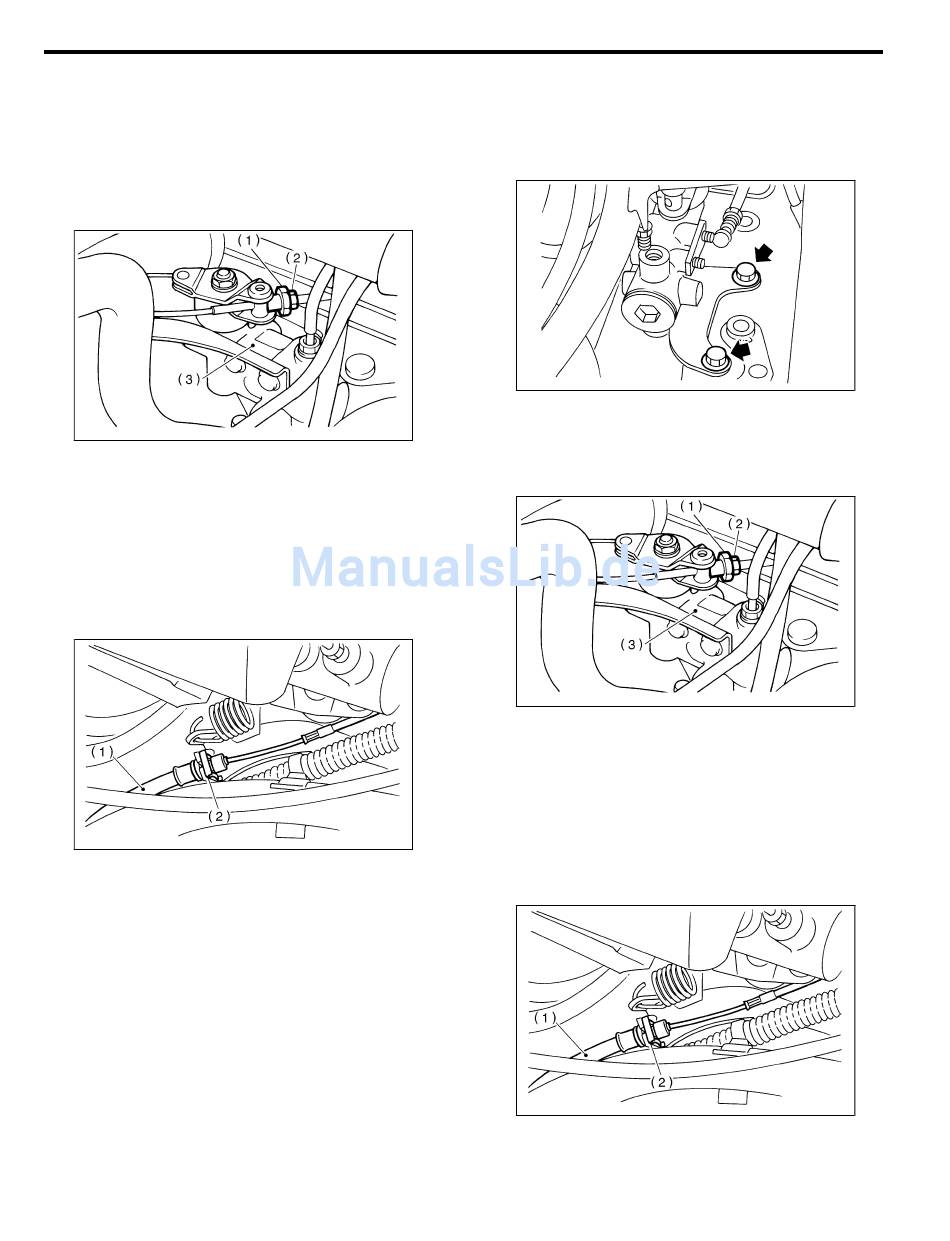

1. PHV (DRUCKHALTE-VENTIL)
1) Bremsflüssigkeit aus dem Ausgleichsbehälter des
Geberzylinders ablassen.
2) Einstellmutter und Sicherungsmutter entfernen.
(1) Einstellmutter
(2) Sicherungsmutter
(3) PHV (Druckhalte-Ventil)
3) Schelle des Seilzugs entfernen und PHV-Seilzug
vom PHV abtrennen.
VORSICHT:
Manschetten und Seilzug vor Beschädigung
schützen, PHV-Seilzug nicht knicken.
(1) PHV-Seilzug
(2) Schelle
4) Bremsleitungen vom PHV lösen.
VORSICHT:
¼ Keine Bremsflüssigkeit verschütten. Brems-
flüssigkeit ist aggressiv und greift lackierte Flä-
chen am Fahrzeug an. Wenn Bremsflüssigkeit
verschüttet wurde oder heruntergetropft ist, muß
sie sofort abgewischt werden.
¼ Überwurfmutter nicht beschädigen. Passenden
Gabelschlüssel benutzen.
RÜCKROLLBREMSE
S405661
S405661A1801
S4M0241C
S4M0242C
BR-71
5) PHV zusammen mit dem Halter vom Längsholm
abbauen.
VORSICHT:
Das PHV darf auf keinen Fall verschmutzt wer-
den.
2. PHV-SEILZUG (SEILZUG DES
DRUCKHALTE-VENTILS)
1) Einstellmutter und Sicherungsmutter entfernen.
(1) Einstellmutter
(2) Sicherungsmutter
(3) PHV (Druckhalte-Ventil)
2) Schelle des Seilzugs entfernen und PHV-Seilzug
vom PHV abtrennen.
VORSICHT:
Manschetten und Seilzug vor Beschädigung
schützen, PHV-Seilzug nicht knicken.
(1) PHV-Seilzug
(2) Schelle
Bremse
S4M0243
S405661A1802
S4M0241C
S4M0242C
