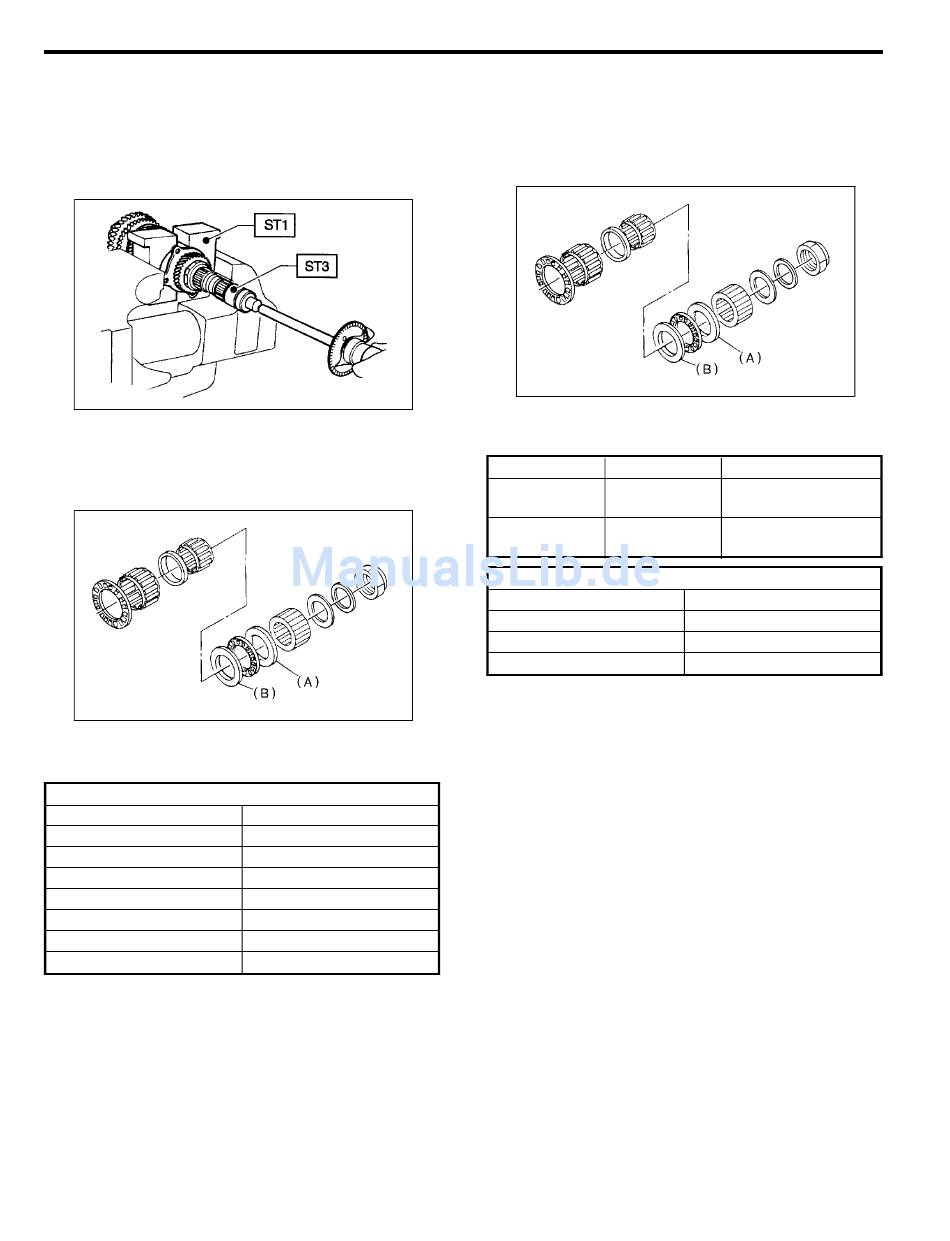

3) Nach dem Entfernen von ST2 das Losbrechmo-
ment mit Drehmomentschraubendreher messen.
ST1 899884100 HALTEVORRICHTUNG
ST3 899988608 STECKSCHLÜSSEL (27)
Reibmoment:
54±25 N·m (5,5±2,5 kgf-m)
4) Entspricht das gemessene Reibmoment nicht
dem vorgeschriebenen Wert, ist eine andere Aus-
gleichscheibe Nr. 1 auszuwählen und das Reibmo-
ment erneut zu messen.
(A)
Ausgleichscheibe Nr. 1
(B)
Ausgleichscheibe Nr. 2
Ausgleichscheibe Nr. 1
Teil-Nr.
803025051
803025052
803025053
803025054
803025055
803025056
803025057
ANTRIEBSKEGELRADWELLE
5) Kann durch den Austausch der Ausgleichscheibe
Nr. 1 ein innerhalb der Toleranz liegender Reibwert
nicht eingestellt werden, ist anhand der folgenden
Tabelle eine passende Ausgleichscheibe Nr. 2 aus-
zuwählen. Arbeitsschritte 1) bis 4) zur Einstellung der
Lagervorspannung wiederholen.
B3M0085A
6) Erneut kontrollieren, ob das Reibmoment inner-
halb der Toleranz liegt. Bei richtiger Einstellung die
B3M0536I
Sicherungsmutter an vier Stellen verstemmen.
Dicke mm
3,925
3,950
3,975
4,000
4,025
4,050
4,075
MT-91
Handschaltgetriebe und Differential
(A)
Ausgleichscheibe Nr. 1
(B)
Ausgleichscheibe Nr. 2
Reibmoment
Maß "H"
Langsam
Klein
Hoch
Groß
Ausgleichscheibe Nr. 2
Teil-Nr.
803025059
803025054
803025058
B3M0536I
Ausgleichscheibe Nr. 2
Dickere Scheibe aus-
wählen
Dünnere Scheibe wäh-
len
Dicke mm
3,850
4,000
4,150
