Differentiale

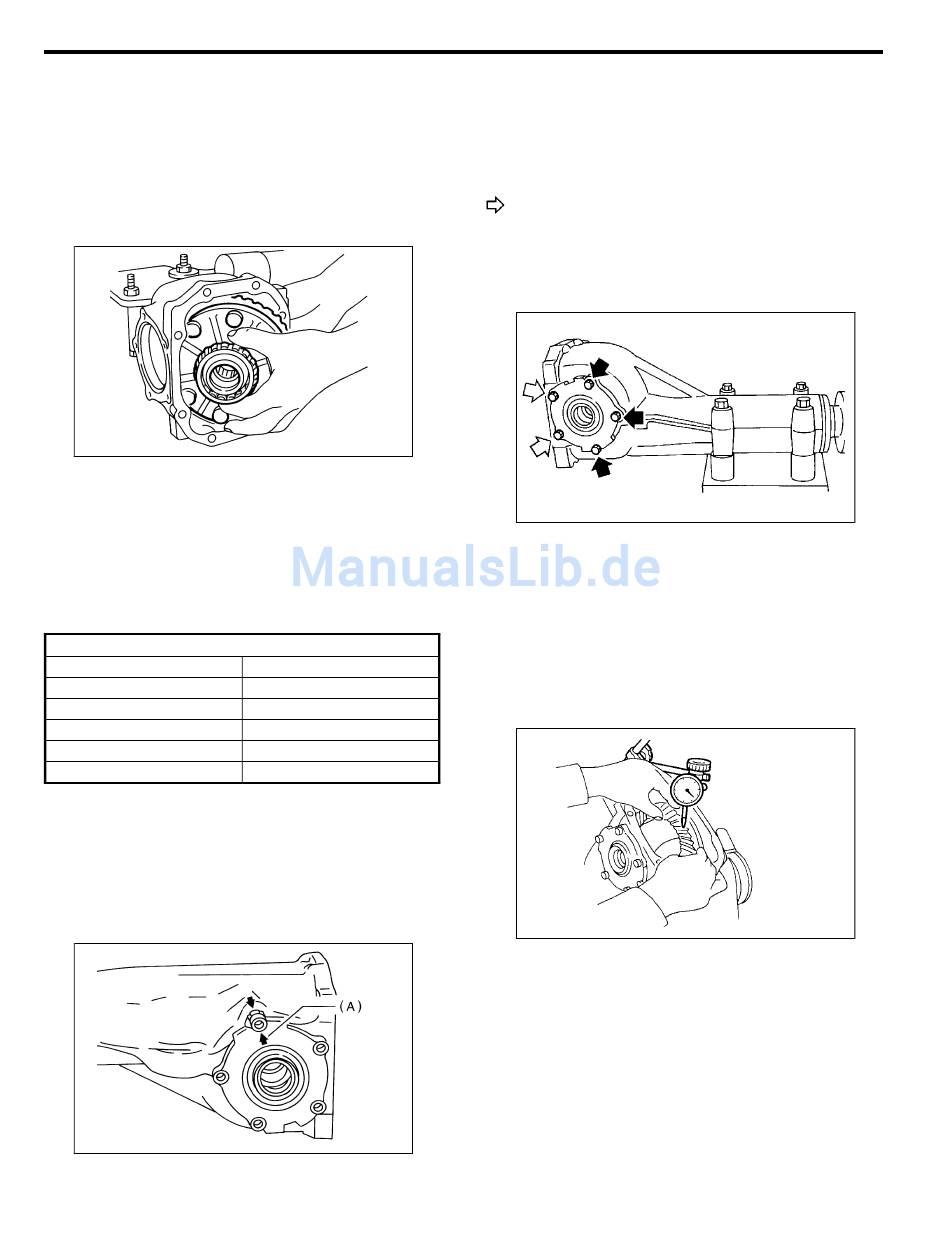

14) Einstellung
der
gleichsscheiben
(1) Das Flankenspiel des Abtriebszahnrad und
die Achswellenlager-Vorspannung können durch
die Dicke der Achswellenlagerhalter-Ausgleich-
scheiben bestimmt werden.
(2) Die Differentialgehäuse-Baugruppe in umge-
kehrter Reihenfolge des Zerlegens in den Diffe-
rentialträger einbauen.
(3) Einstellscheiben und O-Ringe der Achswel-
lenlagerhalter links und rechts dort einbauen, wo
sie ausgebaut wurden.
HINWEIS:
¼ Gerissene O-Ringe erneuern.
¼ Gebrochene oder korrodierte Einstellscheibe(n) für
Achswellenlagerhalter durch Neuteil(e) in gleicher
Dicke ersetzen.
Scheibe des Hinterachswellenlagerhalters
Teile-Nr.
383475201
383475202
383475203
383475204
383475205
(4) Beim Zusammenbauen die Pfeilmarke des
Differentialträgers und des Achswellenlagerhal-
ters aufeinander ausrichten.
VORSICHT:
Darauf achten, daß die Achswellenlagerschale
nicht durch das Achswellenlager des Außenrings
beschädigt wird.
(A)
Pfeilmarkierung
HINTERACHSDIFFERENTIAL FÜR TYP T
Achswellenlagerhalter-Aus-
S3M0533
Dicke mm
0,20
0,25
0,30
0,40
0,50
S3M0172B
(5) Die Schrauben für Achswellenlagerhalter
anziehen.
VORSICHT:
Vor dem Festziehen sind beide Befestigungs-
schrauben des Achswellenlagerhalters mit "Lock
Tite" aufzutragen.
Lock Tite:
THREE BOND 1105 oder gleichwertiges
Erzeugnis
Anzugsdrehmoment:
10,3 N·m (1,05 kgf-m)
(6) Das Flankenspiel zwischen Tellerrad und
Antriebskegelrad messen. Magnetständer am Dif-
ferentialträger
Meßuhr auf die Zahnfläche des Tellerrads ausrich-
ten und Tellerrad drehen; dabei Antriebskegelrad
festhalten, damit es sich nicht mitdreht. Anzeige-
wert auf der Meßuhr ablesen.
Zahnflankenspiel:
0,10 bis 0,20 mm
(7) Gleichzeitig
Antriebskegelrades messen. Wenn die Zunahme
des Widerstandes im Vergleich zum Widerstand
vor dem Einbau des Differentialgehäuses nicht
innerhalb der vorgeschriebenen Toleranzen liegt,
die Achswellenlager-Ausgleichscheiben wieder
einstellen.
Zunahme des Drehwiderstandes:
2,9 bis 10,8 N (0,3 bis 1,1 kgf)
DI-34
S3M0173
aufsetzen.
Anlagepunkt
G3M1047
den
Drehwiderstand
der
des
