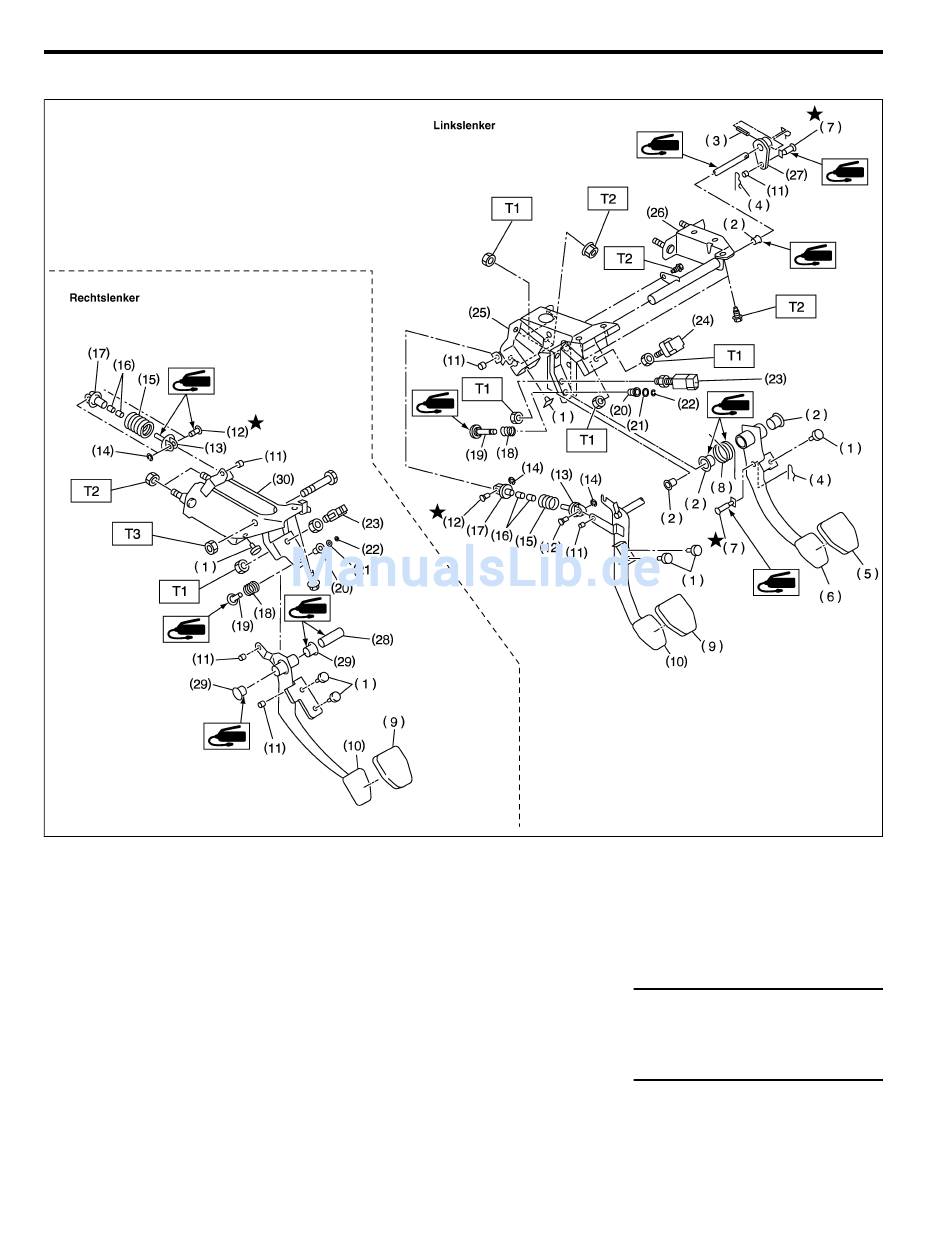

3. KUPPLUNGSPEDAL
(1) Anschlag
(2) Buchse
(3) Federstift
(4) Federstift
(5) Bremspedalbelag
(6) Bremspedal
(7) Gabelkopfbolzen
(8) Bremspedalfeder
(9) Kupplungspedalbelag
(10) Kupplungspedal
(11) Buchse C
(12) Gabelkopfbolzen/Kupplung
(13) Übertotpunktstange A
ALLGEMEINES
S504001A0503
(14) Haltefeder
(15) Übertotpunktfeder
(16) Übertotpunktbuchse
(17) Übertotpunktstange B
(18) Feder S
(19) Stange S
(20) Buchse S
(21) O-Ring
(22) Haltefeder
(23) Kupplungsschalter (mit
Geschwindigkeitsregler)
(24) Bremslichtschalter
(25) Pedalträger
CL-5
Kupplungssystem
(26) Halterung für Kupplungsgeberzy-
linder
(27) Hebel
(28) Distanzstück
(29) Buchse
(30) Kupplungspedalträger
Anzugsdrehmoment: N·m (kgf-m)
8 (0,8)
T1:
18 (1,8)
T2:
30 (3,1)
T3:
B2M4212A
