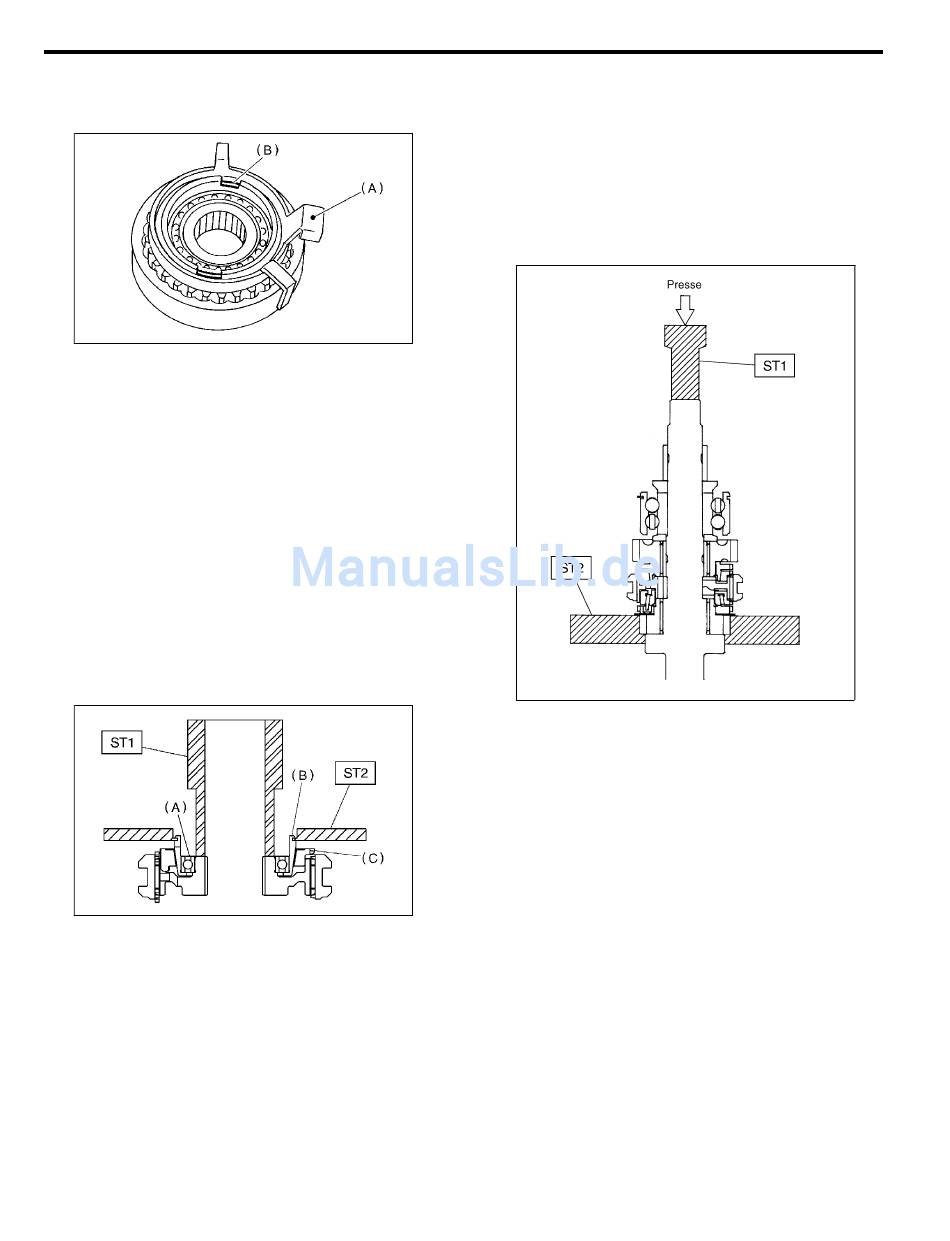

4) Sprengring und Synchronkegel-Anschlag vom
Schaltmuffe mit Synchronkörper für 5./R. Gang
abbauen.
(A)
Synchronkegel-Anschlag
(B)
Sprengring
5) Unter Verwendung von ST1, ST2 und einer
Presse das Kugellager, den Synchronkegel und den
Synchronring (Rückwärtsgang) entfernen.
HINWEIS:
¼ Schaltmuffen mit Synchronkörpern erneuern. Nicht
versuchen, diese Komponenten zu zerlegen, weil sie
an einem bestimmten Punkt ineinandergreifen müs-
sen. Falls eine Zerlegung unumgänglich ist, sind an
der Verzahnung Positionsmarkierungen anzubrin-
gen.
¼ Ausgebautes Kugellager nicht wiederverwenden.
ST1 499757002 EINBAUWERKZEUG
ST2 498077400 AUSBAUWERKZEUG FÜR
SYNCHRONKEGEL
(A)
Kugellager
(B)
Synchronkegel
(C)
Synchronring
HAUPTWELLE FÜR EINGRUPPENGETRIEBE
B3M0435B
B3M1365A
6) Restliche Teile mit ST1 und ST2 ausbauen.
HINWEIS:
Schaltmuffen mit Synchronkörpern erneuern. Nicht
versuchen, diese Komponenten zu zerlegen, weil sie
an einem bestimmten Punkt ineinandergreifen müs-
sen. Falls die Baugruppen zerlegt werden sollen, Ein-
griffstellen der Verzahnung vorher kennzeichnen.
ST1 899864100 AUSBAUWERKZEUG
ST2 899714110 AUSBAUWERKZEUG
MT-65
Handschaltgetriebe und Differential
B3M0835A
