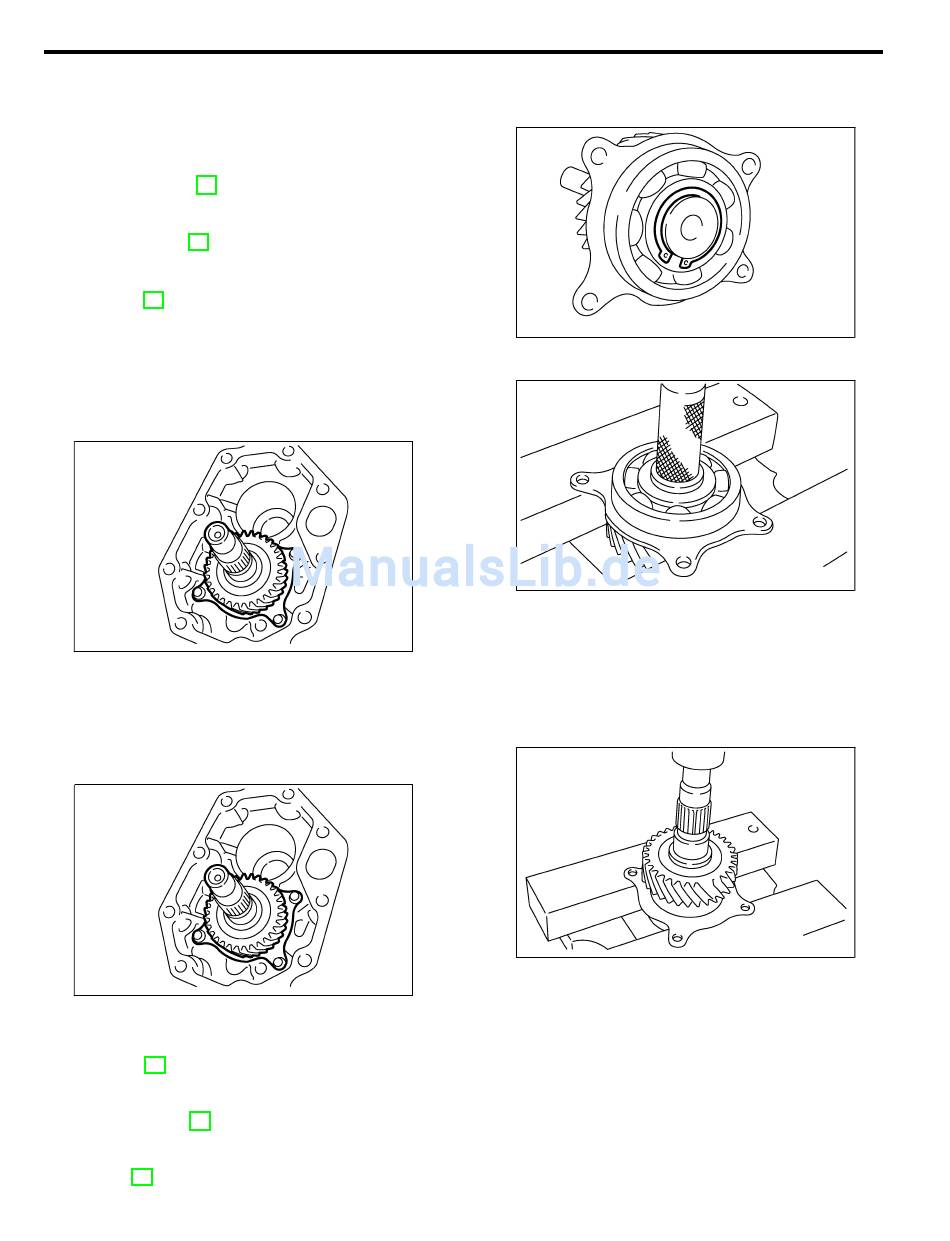

ANTRIEBSZAHNRAD DES VERTEILERGETRIEBES

Handschaltgetriebe und Differential
10. Antriebszahnrad des
Verteilergetriebes
A: AUSBAU
S503229A18
1) Handschaltgetriebe aus dem Fahrzeug aus-
bauen. <Siehe MT-31 AUSBAU, Handschaltgetrie-
be.>
2) Rückwärtsgangschalter und Leerlaufschalter aus-
bauen. <Siehe MT-40 AUSBAU, Schalter und Kabel-
strang.>
3) Verteilergetriebe mit Gehäusefortsatz ausbauen.
<Siehe MT-44 AUSBAU, Verteilergetriebe und
Gehäusefortsatz.>
4) Gehäusefortsatz ausbauen.
5) Abtriebszahnrad des
bauen.
6) Antriebszahnrad des
bauen.
B: EINBAU
S503229A11
1) Antriebszahnrad des Verteilergetriebes einbauen.
Anzugsdrehmoment:
26 N·m (2,7 kgf-m)
2) Abtriebszahnrad des Verteilergetriebes einbauen.
3) Gehäusefortsatz einbauen.
4) Verteilergetriebe und Gehäusefortsatz einbauen.
<Siehe MT-44 EINBAU,
Gehäusefortsatz.>
5) Rückwärtsgangschalter und Leerlaufschalter ein-
bauen. <Siehe MT-41 EINBAU, Schalter und Kabel-
strang.>
6) Handschaltgetriebe in das Fahrzeug einbauen.
<Siehe MT-34 EINBAU, Handschaltgetriebe.>
S503229
Verteilergetriebes aus-
Verteilergetriebes aus-
B3M1986
B3M1986
Verteilergetriebe und
MT-48
C: ZERLEGEN
S503229A06
1) Sprengring ausheben.
2) Kugellager ausbauen.
D: ZUSAMMENBAU
1) Kugellager einbauen.
VORSICHT:
Einen Pressendruck von 10 kN (1 ton) nicht über-
schreiten.
2) Sicherungsring auf Antriebswelle des Verteilerge-
triebes montieren.
B3M1988
B3M1989
S503229A02
B3M1990
