B: EINBAU
S601276A11
1) Lenkgetriebe in Querträger einhängen. Dabei
nicht die Manschette des Lenkgetriebes beschädi-
gen.
2) Lenkgetriebe mit der Schelle am Querträger befe-
stigen.
Schrauben
mit
Anzugsdrehmoment festziehen.
Anzugsdrehmoment:
59 N·m (6,0 kgf-m)
3) Rohre C und D am Steuerventil des Lenkgetrie-
bes anschließen.
Anzugsdrehmoment:
15 N·m (1,5 kgf-m)
4) Kreuzgelenk zusammenbauen. <Siehe PS-24
EINBAU, Kreuzgelenk.>
5) Spurstangenkopf in Achsschenkel stecken und
mit der Kronenmutter befestigen. Die Mutter mit dem
Splint sichern.
Anzugsdrehmoment (Kronenmutter):
Mit einem Anzugsmoment von 27,0 N·m
(2,75 kgf-m) festziehen. Dann bis zu 60°
weiterdrehen, bis das Splintloch mit einem
Schlitz in der Mutter fluchtet.

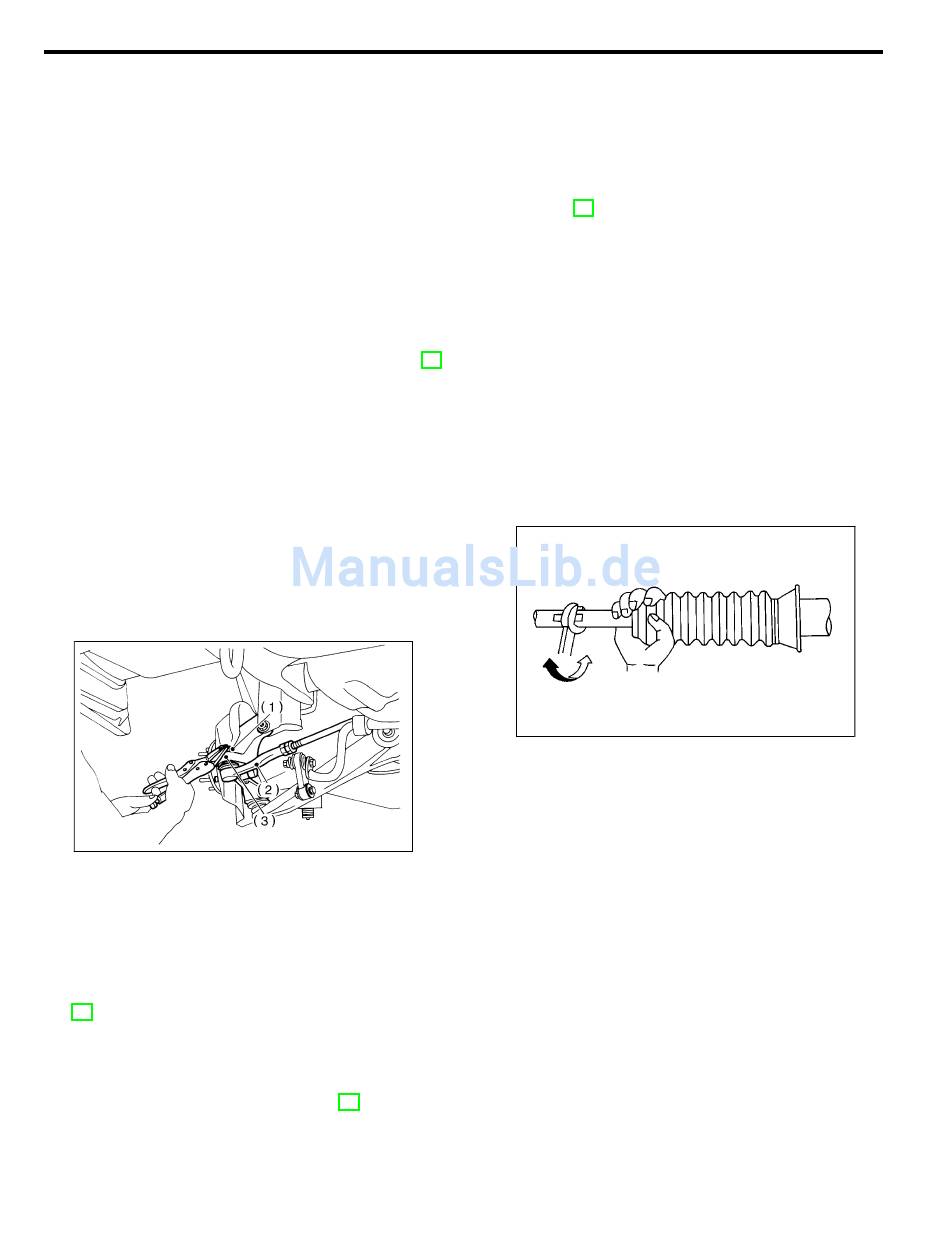

VORSICHT:
Beim Zusammenstecken von Achsschenkel und
Spurstangen nicht mit einem Hammer von unten
gegen den Spurstangenkopf schlagen.
(1)
Kronenmutter
(2)
Spurstangenkopf
(3)
Lenkhebel am Achsschenkel
6) Vorderen Querstabilisator einbauen.
7) Vorderes Auspuffrohr einbauen.
8) Fahrzeug absenken.
9) Mitte des Rollenkontakts ausrichten. <Siehe
AB-20 EINSTELLUNG, Rollenkontakt.>
VORSICHT:
Darauf achten, daß die Vorderräder in Geradeaus-
richtung stehen.
10) Lenkrad einbauen. <Siehe PS-23 EINBAU,
Lenkrad.>
11) Räder anbauen.
12) Radmuttern mit dem vorgeschriebenen Anzugs-
drehmoment anziehen.
LENKGETRIEBE [RECHTSLENKER]
dem
vorgeschriebenen
S4M0379A
PS-47
Hilfskraftunterstütztes System (Servolenkung)
Anzugsdrehmoment:
88 N·m (9,0 kgf-m)
13) Steckverbinder zum G-Sensor anschließen. (je
nach Ausstattung)
14) Masseklemme an Batterie anschließen.
15) Den Ölbehälter mit Öl füllen und das System
entlüften.
<Siehe PS-89 Servolenkflüssigkeit.>
16) Ansaugluftkanal einbauen.
17) Fahrzeug anheben.
18) Das System auf Dichtigkeit überprüfen.
19) Ansatzplatte für Wagenheber einbauen.
20) Fahrzeug absenken.
21) Ölstand im Ölbehälter prüfen.
22) Vorspur und Lenkwinkel einstellen, dann die
Sicherungsmutter am Spurstangenkopf festziehen.
Anzugsdrehmoment:
83 N·m (8,5 kgf-m)
VORSICHT:
Zum Einstellen der Vorspur die Manschette fest-
halten (siehe Abbildung) halten, damit sie nicht
beschädigt oder verdreht wird. Wenn sie verdreht
ist, muß sie zurückgedreht werden.
G4M0132
