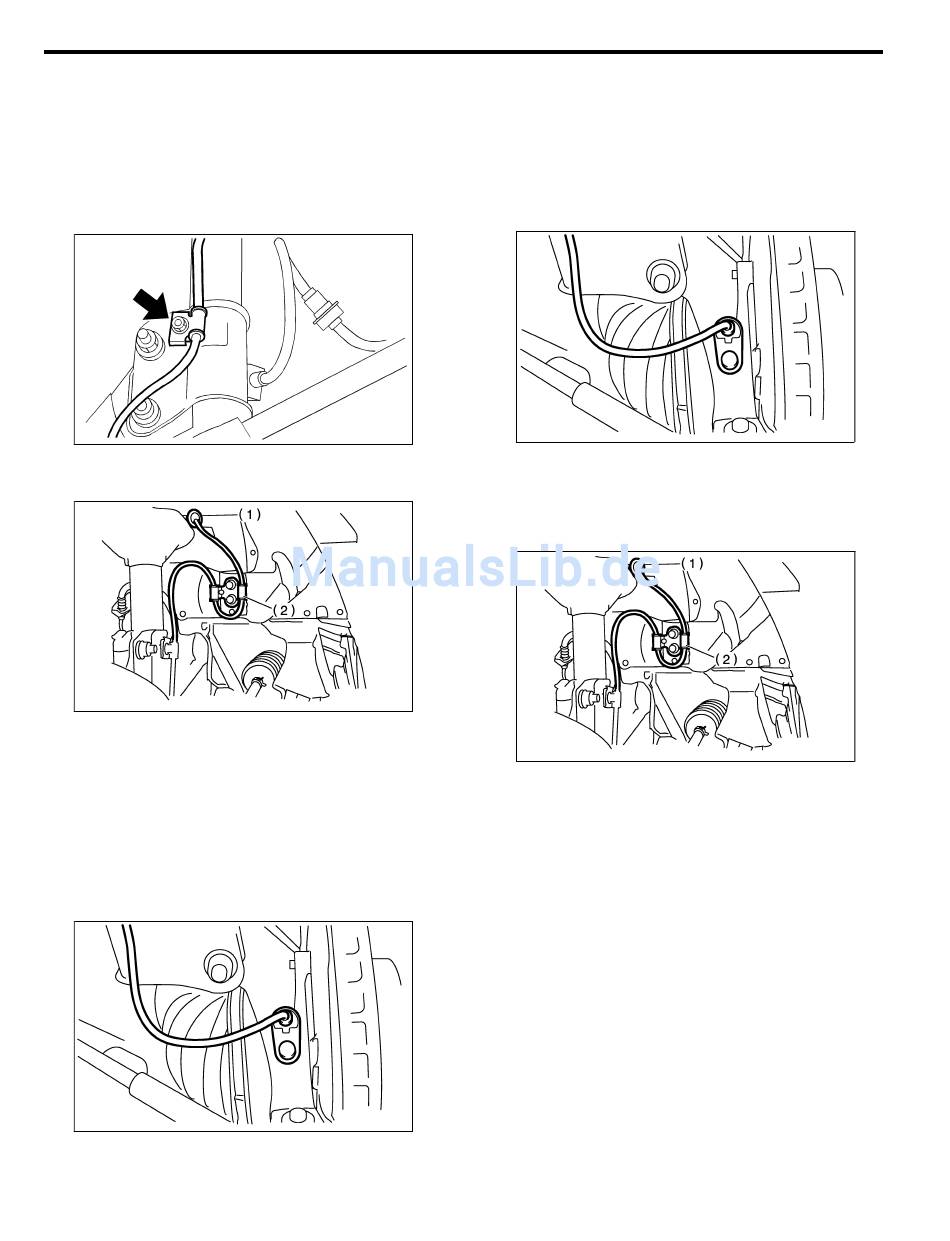

4. Vorderrad-ABS-Sensor
A: AUSBAU
S401190A18
1) Massekabel der Batterie abklemmen.
2) Steckverbinder
des
neben dem Federbeindom im Motorraum abziehen.
3) Sensor-Kabelstrang vom Federbein abschrau-
ben.
4) Sensor-Kabelstrang
abschrauben.
(1)
An Steckverbinder für vorderen ABS-Sensor
(2)
Halterung
5) Die Befestigungsschrauben des ABS-Sensors am
Radlagergehäuse lösen.
VORSICHT:
¼ Dabei nicht den Magnetpol an der Spitze des
ABS-Sensors und Rotorzahnkranz beschädigen.
¼ Beim Ausbau nicht am Kabelstrang des ABS-
Sensors ziehen.
VORDERRAD-ABS-SENSOR
S401190
Vorderrad-ABS-Sensors
B4M1442
von
der
Karosserie
B4M1728C
B4M2209
ABS-13
B: EINBAU
S401190A11
1) Vorderrad-ABS-Sensor provisorisch am Radla-
gergehäuse befestigen.
VORSICHT:
Beim Einbau keinesfalls den Magnetpol des ABS-
Sensors oder die Zähne des Rotors an benach-
barte Metallteile anstoßen.
2) Vorderrad-ABS-Sensor am Federbein und an der
Halterung am Schutzblech einbauen.
Anzugsdrehmoment:
32 N·m (3,3 kgf-m)
(1)
An Steckverbinder für vorderen ABS-Sensor
(2)
Halterung
ABS
B4M2209
B4M1728C
