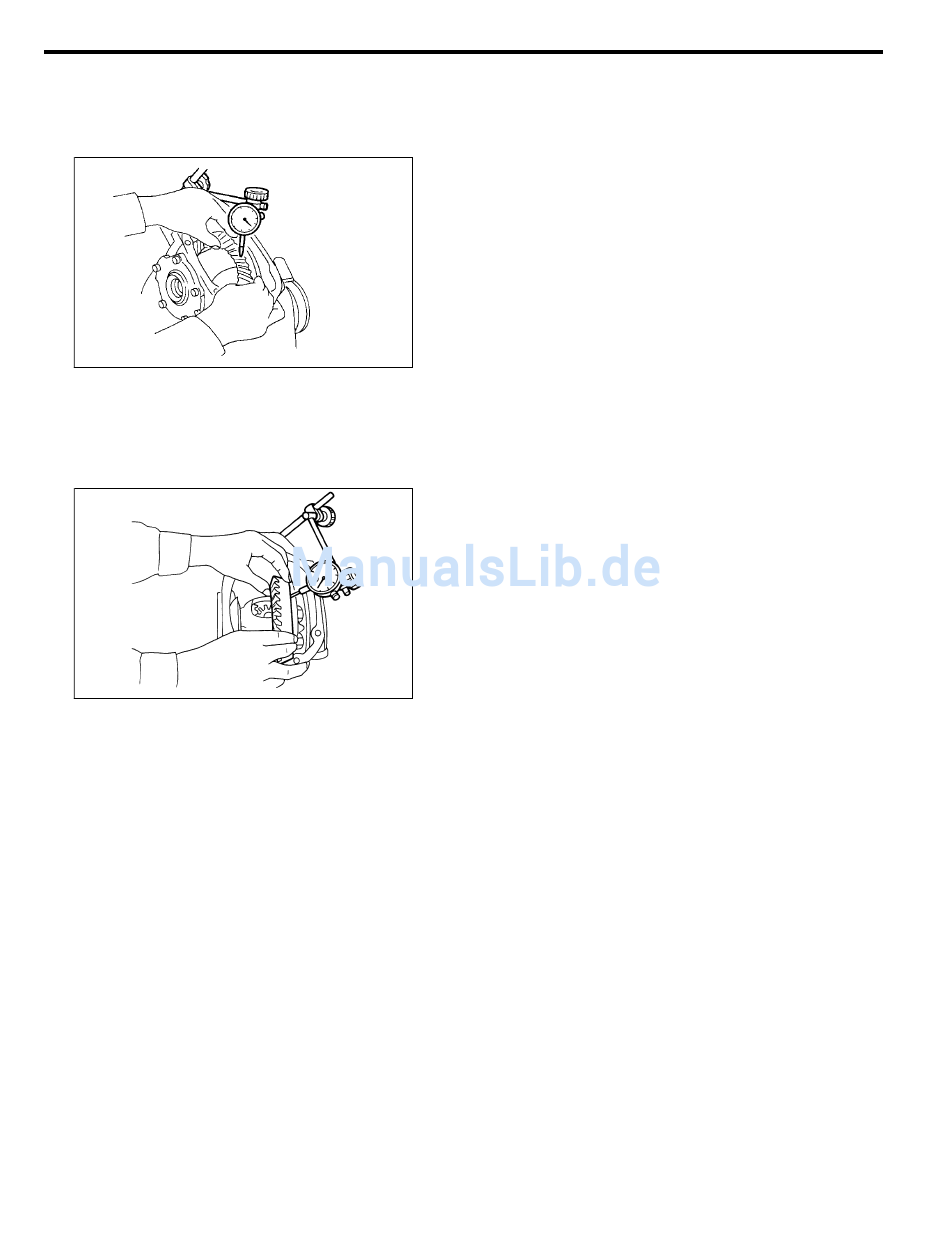

15) Das
Flankenspiel
Antriebskegelrad nachprüfen.
Zahnflankenspiel:
0,10 bis 0,20 mm
16) Den Axialschlag des Tellerrades an der Rück-
seite überprüfen und sicherstellen, daß sich das Tel-
lerrad reibungslos dreht.
Grenzwert für Axialschlag:
Weniger als 0,05 mm
17) Tragbildes des Tellerrades überprüfen und ein-
stellen.
(1) Drei oder vier Zähne des Tellerrades auf bei-
den Seiten gleichmäßig mit Bleimennige einstrei-
chen. Tellerrad mehrmals hin- und herdrehen, bis
das Tragbild auf dem Tellerrad deutlich erkennbar
wird. Dann die Beurteilung des Tragbilds vorneh-
men.
(2) Wenn das Tragbild nicht korrekt ist, muß es
gemäß den Anweisungen unter "TRAGBILD"
nachgestellt werden.
HINWEIS:
Nach der Einstellung die Bleimennige gründlich ent-
fernen.
HINTERACHSDIFFERENTIAL FÜR TYP T
zwischen
Tellerrad
und
G3M1047
S3M0525
18) Wird kein einwandfreies Tragbild erreicht, die
Höhe des Antriebskegelrads durch Auswechseln der
rechten und linken Achswellenlager-Ausgleichschei-
ben und durch Ändern des Spiels der Hypoidverzah-
nung einstellen.
DI-35
Differentiale
