12.1.6 Überarbeitete Schutzfunktion:
DECMS/S
12 - 6
Neue REF542 Version V2C04
Feldleit- und Schutzgerät REF542 (SCU)
Handbuch

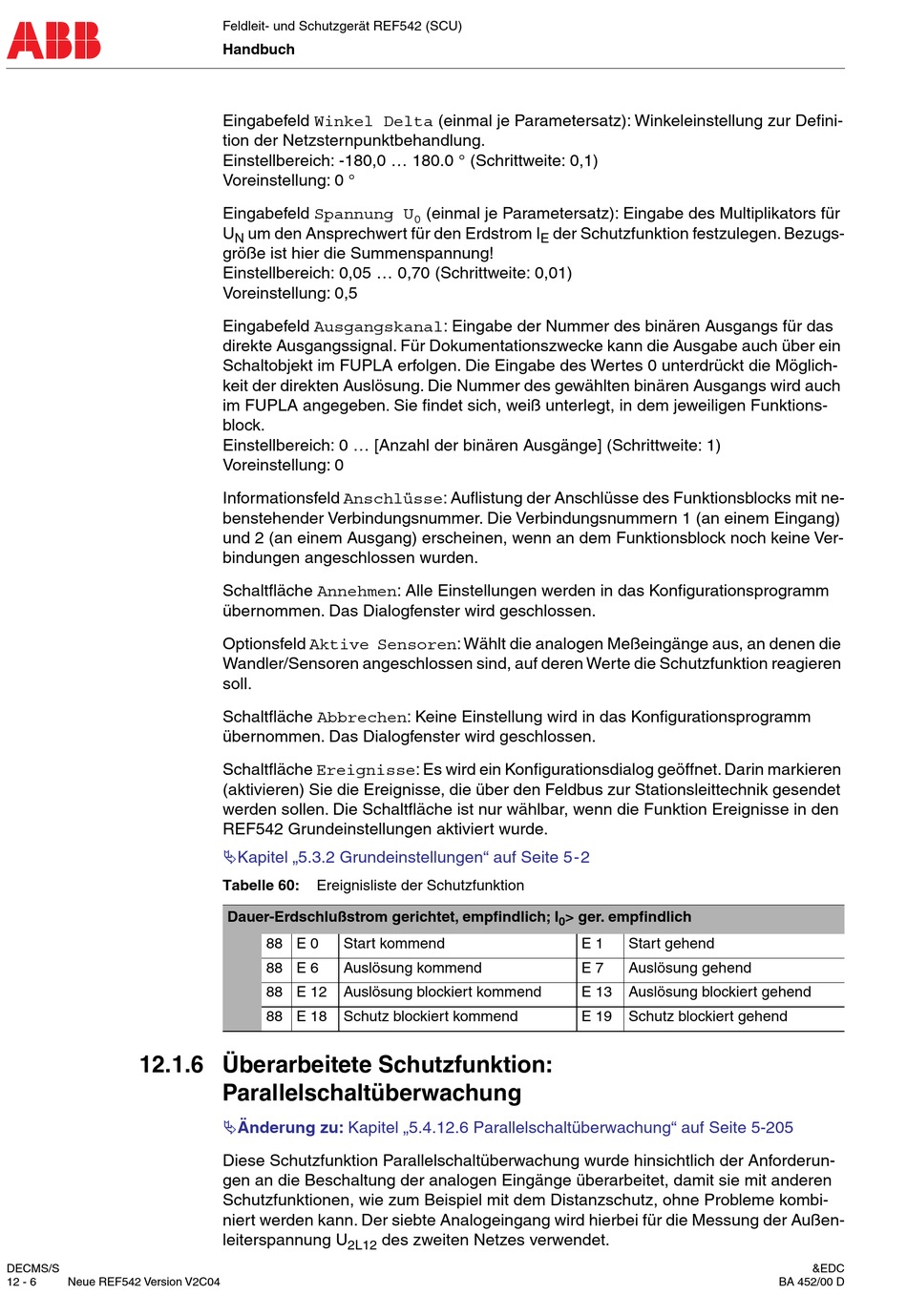

Eingabefeld Winkel Delta (einmal je Parametersatz): Winkeleinstellung zur Defini-
tion der Netzsternpunktbehandlung.
Einstellbereich: -180,0 ... 180.0 ° (Schrittweite: 0,1)
Voreinstellung: 0 °
Eingabefeld Spannung U
U
um den Ansprechwert für den Erdstrom I
N
größe ist hier die Summenspannung!
Einstellbereich: 0,05 ... 0,70 (Schrittweite: 0,01)
Voreinstellung: 0,5
Eingabefeld Ausgangskanal: Eingabe der Nummer des binären Ausgangs für das
direkte Ausgangssignal. Für Dokumentationszwecke kann die Ausgabe auch über ein
Schaltobjekt im FUPLA erfolgen. Die Eingabe des Wertes 0 unterdrückt die Möglich-
keit der direkten Auslösung. Die Nummer des gewählten binären Ausgangs wird auch
im FUPLA angegeben. Sie findet sich, weiß unterlegt, in dem jeweiligen Funktions-
block.
Einstellbereich: 0 ... [Anzahl der binären Ausgänge] (Schrittweite: 1)
Voreinstellung: 0
Informationsfeld Anschlüsse: Auflistung der Anschlüsse des Funktionsblocks mit ne-
benstehender Verbindungsnummer. Die Verbindungsnummern 1 (an einem Eingang)
und 2 (an einem Ausgang) erscheinen, wenn an dem Funktionsblock noch keine Ver-
bindungen angeschlossen wurden.
Schaltfläche Annehmen: Alle Einstellungen werden in das Konfigurationsprogramm
übernommen. Das Dialogfenster wird geschlossen.
Optionsfeld Aktive Sensoren: Wählt die analogen Meßeingänge aus, an denen die
Wandler/Sensoren angeschlossen sind, auf deren Werte die Schutzfunktion reagieren
soll.
Schaltfläche Abbrechen: Keine Einstellung wird in das Konfigurationsprogramm
übernommen. Das Dialogfenster wird geschlossen.
Schaltfläche Ereignisse: Es wird ein Konfigurationsdialog geöffnet. Darin markieren
(aktivieren) Sie die Ereignisse, die über den Feldbus zur Stationsleittechnik gesendet
werden sollen. Die Schaltfläche ist nur wählbar, wenn die Funktion Ereignisse in den
REF542 Grundeinstellungen aktiviert wurde.
"Kapitel „5.3.2 Grundeinstellungen" auf Seite 5-2
Tabelle 60:
Ereignisliste der Schutzfunktion
Dauer-Erdschlußstrom gerichtet, empfindlich; I
88 E 0
Start kommend
88 E 6
Auslösung kommend
88 E 12
Auslösung blockiert kommend
88 E 18
Schutz blockiert kommend
Parallelschaltüberwachung
"Änderung zu: Kapitel „5.4.12.6 Parallelschaltüberwachung" auf Seite 5-205
Diese Schutzfunktion Parallelschaltüberwachung wurde hinsichtlich der Anforderun-
gen an die Beschaltung der analogen Eingänge überarbeitet, damit sie mit anderen
Schutzfunktionen, wie zum Beispiel mit dem Distanzschutz, ohne Probleme kombi-
niert werden kann. Der siebte Analogeingang wird hierbei für die Messung der Außen-
leiterspannung U
des zweiten Netzes verwendet.
2L12
(einmal je Parametersatz): Eingabe des Multiplikators für
0
der Schutzfunktion festzulegen. Bezugs-
E
> ger. empfindlich
0
E 1
E 7
E 13
E 19
Start gehend
Auslösung gehend
Auslösung blockiert gehend
Schutz blockiert gehend
BA 452/00 D
